Bieżne standardowe i profilowane

Budowa i działanie

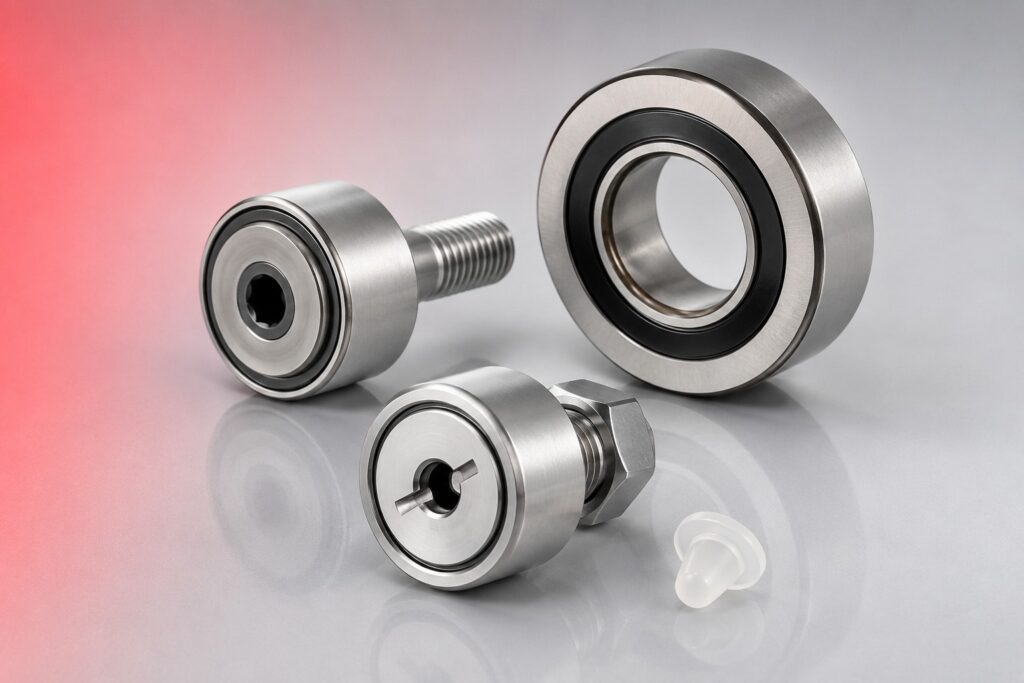

Rolki bieżne (cam followers, track rollers) to łożyska z grubościennym pierścieniem zewnętrznym toczącym się po krzywce lub prowadnicy oraz łożyskiem igiełkowym lub kulkowym wewnątrz przenoszącym obciążenia na oś lub trzpień mocowania. Grubościenny pierścień zewnętrzny wytrzymuje punktowe obciążenia od krzywki i jest odporny na odkształcenia i wygniatanie bieżni – w odróżnieniu od cienkościennych pierścieni standardowych łożysk tocznych. Dostępne z trzpieniem gwintowanym (stud type) do montażu bezpośrednio w otworze i z otworem (yoke type) do montażu na osi.

Serie i typy

NATR (INA) i PWTR (SKF) – rolki bieżne z otworem, łożysko igiełkowe wewnętrzne, powierzchnia zewnętrzna cylindryczna, rozmiary od 5 do 80 mm średnicy zewnętrznej. NATV (INA) i PWKR (SKF) – rolki bieżne z trzpieniem gwintowanym, łożysko igiełkowe, cylindryczna lub profilowana powierzchnia zewnętrzna. NUKR (INA) i NUKRE – rolki bieżne z trzpieniem i łożyskiem kulkowym zamiast igiełkowego – wyższa prędkość graniczna. KR i KRE (INA) – rolki bieżne z trzpieniem i wewnętrznym łożyskiem kulkowym do wysokich prędkości. Serie z profilowaną powierzchnią zewnętrzną V do prowadnic kształtowych.

Jak dobrać

Podaj obciążenie promieniowe na rolkę, prędkość przetaczania po krzywce lub prowadnicy, profil prowadnicy – cylindryczny lub V – i warunki pracy. Przy wymianie podaj oznaczenie z istniejącej rolki lub wymiary zewnętrzne D, d (otwór lub trzpień) i szerokość B.

Zastosowanie

Mechanizmy krzywkowe maszyn pakujących, drukujących i tekstylnych, prowadnice liniowe z rolkami, wózki i suwnice na szynach kątowych, automaty montażowe, prasy mimośrodowe i mechanizmy korbowe oraz wszystkie układy gdzie element toczący się po krzywce lub prowadnicy wymaga długiej trwałości przy zmiennych obciążeniach.

Najczęściej zadawane pytania

Czym różni się NATR od NUKR?

NATR ma wewnętrzne łożysko igiełkowe – wyższa nośność promieniowa przy niższej prędkości granicznej. NUKR ma wewnętrzne łożysko kulkowe – niższa nośność promieniowa ale wyższa prędkość graniczna i możliwość przenoszenia sił osiowych. NATR stosuje się przy wysokich obciążeniach i niskich prędkościach, NUKR przy wyższych prędkościach i umiarkowanych obciążeniach lub gdy wymagana jest nośność osiowa.

Jak zamontować rolkę z trzpieniem NATV?

Trzpień gwintowany wkręć w otwór gwintowany konstrukcji kluczem na powierzchni sześciokątnej lub przez otwór w czole trzpienia. Moment dokręcenia podany jest w karcie katalogowej – nie przekręcaj, nadmierny moment może uszkodzić gwint lub odkształcić trzpień. Po dokręceniu zablokuj trzpień nakrętką kontrującą lub klejem do gwintów (Loctite 243) jeśli przewidywane są drgania i luzy trzpienia podczas pracy.

Jak długo trwa rolka bieżna na krzywce stalowej?

Trwałość zależy od obciążenia, prędkości przetaczania, twardości krzywki i smarowania. Przy prawidłowym doborze i smarowaniu trwałość obliczeniowa wynosi kilkaset do kilku tysięcy godzin. Krzywka musi być zahartowana do minimum 55–60 HRC i szlifowana na Ra 0,4–0,8 µm – miękka krzywka zużywa się szybciej niż rolka i jest główną przyczyną krótkich interwałów wymian. Stosuj rolki z uszczelnieniem 2RS przy pracy w zapyleniu.

Czy rolki bieżne można stosować przy poziomej i pionowej osi trzpienia?

Tak – rolki bieżne z trzpieniem zaprojektowane są do pracy przy dowolnej orientacji osi trzpienia. Przy pionowej osi trzpienia smar w rolce z uszczelnieniem 2RS nie wypływa z łożyska. Przy smarowaniu przez smarowniczkę przy pionowej osi zwróć uwagę czy smar dociera do dolnej części łożyska – przy orientacji pionowej smar może nie docierać do dolnych elementów tocznych bez obrotu rolki przy dosmarowywaniu.

Co oznacza sufiks E lub X w oznaczeniu rolki INA?

Sufiks E (np. NATRE, NATVE) oznacza wykonanie z uszczelnieniem stykowym 2RS po obu stronach rolki – ochrona przed zanieczyszczeniami i fabrycznie napełnione smarem. Bez sufiksu E rolka jest otwarta i wymaga zewnętrznego smarowania lub ma tylko tarczki ochronne. Sufiks X oznacza wykonanie z zmodyfikowaną geometrią wewnętrzną lub uszczelnieniem – sprawdź kartę katalogową INA dla konkretnego oznaczenia.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Rolki bieżne standardowe i profilowane SKF, INA, FAG i Nadella są wymienne przy identycznej średnicy zewnętrznej, szerokości i profilu powierzchni tocznej. Rolki profilowane (V-rowek, dwukołnierzowe, beczkowate) wymieniaj wyłącznie na identyczny profil – różne profile nie są wymienne mimo tych samych wymiarów głównych. Przy wymianie podaj oznaczenie lub zmierzone wymiary zewnętrzne i profil powierzchni tocznej.
