Łożyska kulkowe skośne wzdłużne

Budowa i działanie

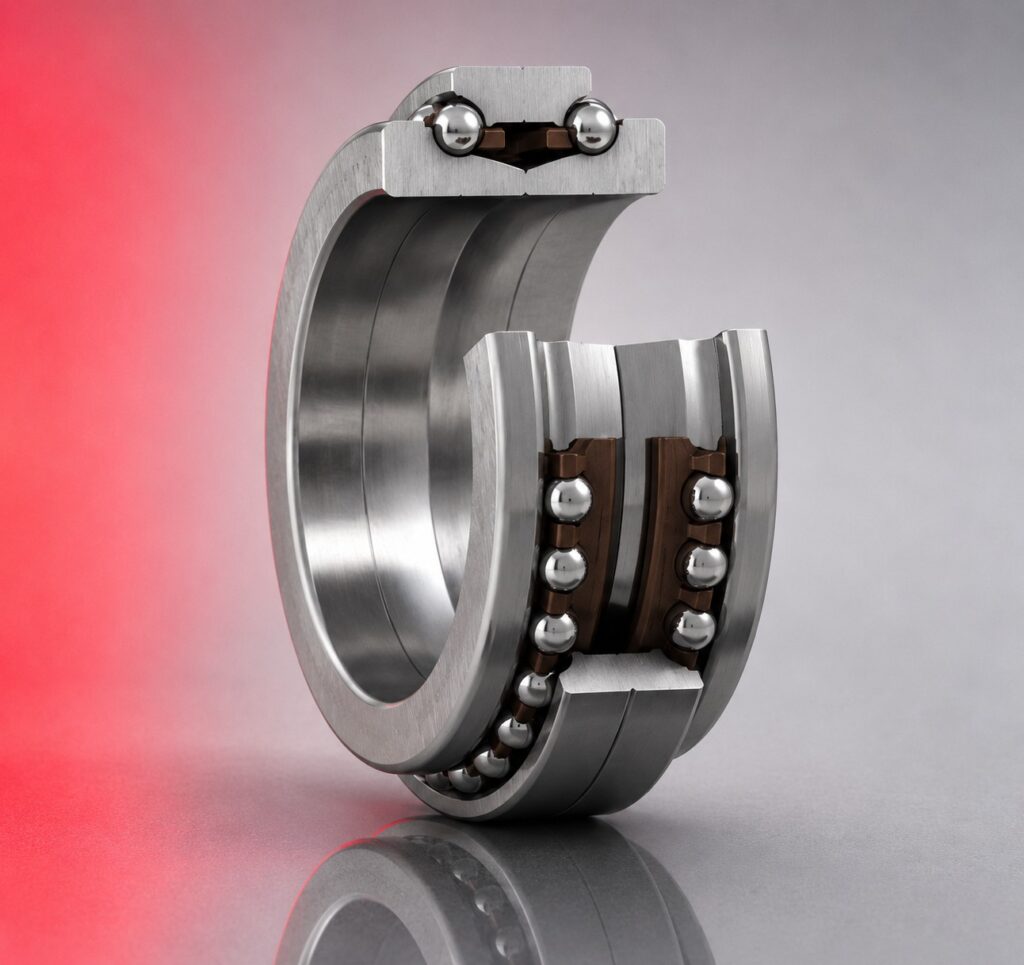

Łożysko kulkowe skośne wzdłużne (osiowe skośne) to łożysko oporowe przenoszące siły osiowe i promieniowe jednocześnie dzięki skośnemu ustawieniu linii działania sił przez punkt kontaktu kulki z bieżnią. Kąt kontaktu wynosi 60° co zapewnia wysoką nośność osiową przy jednoczesnym przenoszeniu obciążeń promieniowych – w odróżnieniu od klasycznych łożysk oporowych przenoszących wyłącznie siły osiowe. Stosowane parami lub w zestawach do eliminacji luzu osiowego i zapewnienia sztywności węzła.

Serie i wykonania

Serie ZKLF i ZKLN produkcji INA/Schaeffler to najczęściej stosowane łożyska skośne wzdłużne do śrub tocznych, wrzecion i stołów obrotowych. Oznaczenie zawiera wymiary otworu i średnicy zewnętrznej w milimetrach – np. ZKLF 2068 to łożysko o otworze 20 mm i średnicy zewnętrznej 68 mm. Seria ZKLF ma jednostronne obciążenie osiowe, ZKLN dwustronne. Dostępne w klasach dokładności P5 i P4 do zastosowań precyzyjnych.

Jak dobrać

Podaj siłę osiową i promieniową, prędkość obrotową, wymagania dotyczące dokładności pozycjonowania i sztywności węzła. Przy wymianie podaj oznaczenie z istniejącego łożyska. Łożyska skośne wzdłużne często dobierane są jako kompletny węzeł z pierścieniem dystansowym i nakrętką – pomagamy dobrać kompletne rozwiązanie.

Zastosowanie

Śruby toczne kulkowe obrabiarek CNC, wrzeciona frezarek i tokarek, stoły obrotowe i podziałnice, napędy śrubowe manipulatorów i robotów przemysłowych oraz węzły wymagające jednoczesnego przenoszenia dużych sił osiowych i promieniowych z wysoką sztywnością.

Najczęściej zadawane pytania

Czym różni się ZKLF od ZKLN?

ZKLF przenosi obciążenie osiowe jednostronnie – w jednym kierunku wzdłuż osi. ZKLN przenosi obciążenia osiowe dwustronnie – w obu kierunkach wzdłuż osi w jednym łożysku. ZKLN stosuje się gdy siła osiowa zmienia kierunek podczas pracy, ZKLF gdy siła osiowa działa stale w jednym kierunku lub gdy dwa łożyska ZKLF montuje się naprzeciwko siebie dla obciążeń w obu kierunkach.

Czy łożyska skośne wzdłużne wymagają wstępnego napięcia?

Tak – łożyska tej serii montuje się z wstępnym napięciem osiowym ustawianym nakrętką lub pierścieniem dystansowym. Wstępne napięcie eliminuje luz osiowy, zwiększa sztywność węzła i poprawia dokładność pozycjonowania śruby tocznej. Zbyt duże wstępne napięcie powoduje przegrzewanie i skraca trwałość – wartość wstępnego napięcia podana jest w karcie katalogowej producenta dla danego rozmiaru.

Jaka klasa dokładności jest wymagana do śruby tocznej CNC?

Do śrub tocznych obrabiarek CNC standardowo stosuje się łożyska w klasie P5 (odpowiednik ABEC 5) zapewniające bicie osiowe poniżej 1,5 µm. Do najdokładniejszych zastosowań – szlifierek i centrum obróbczych wysokiej precyzji – stosuje się klasę P4 (ABEC 7) z biciem poniżej 1 µm. Klasa P0 (normalna) nie jest wystarczająca do precyzyjnego pozycjonowania śrubą toczną.

Jak smarować łożyska ZKLF i ZKLN?

Łożyska do śrub tocznych smaruje się olejem wrzecionowym ISO VG 15–32 przez centralny układ olejowy maszyny lub smarem litowym NLGI 1–2 przy ręcznym dosmarowywaniu. Olej zapewnia lepsze chłodzenie przy wysokich prędkościach, smar jest prostszy w eksploatacji przy niskich prędkościach. Nie mieszaj olejów i smarów w tym samym węźle – wybierz jeden środek smarny i trzymaj się go przez cały okres eksploatacji.

Skąd wziąć zamiennik ZKLF gdy INA jest niedostępna?

SKF oferuje odpowiedniki serii ZKLF i ZKLN pod własnym oznaczeniem z identycznymi wymiarami i klasą dokładności. NSK i NTN produkują zbliżone łożyska do śrub tocznych – przy zamianie zawsze weryfikuj wymiary d/D/szerokość i klasę dokładności. Skontaktuj się z nami podając oznaczenie – sprawdzimy dostępność zamiennika i potwierdzimy zgodność wymiarową.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska kulkowe skośne wzdłużne (oporowe, seria QJ i pochodne) produkowane przez SKF, FAG i NSK są wymienne przy identycznym oznaczeniu. Stosowane parami lub w zestawach – przy wymianie zachowaj kąt kontaktu (15°, 25°, 40°) i układ montażowy (O lub X) identyczny jak oryginał.
