Uszczelnienia statyczne (O-ringi, X-ringi)
Uszczelnienia statyczne – O-ringi i X-ringi do uszczelniania połączeń nieruchomych i wolnozmiennych. NBR, FKM, EPDM, silikon. Trelleborg, Parker. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Typy | O-ringi (okrągłe), X-ringi (czterowardżkowe), sznury uszczelniające |
|---|---|
| Materiały O-ringów | NBR, FKM/FPM (Viton), EPDM, VMQ (silikon), PTFE/FEP |
| Temp. pracy NBR | Od -30°C do +100°C |
| Temp. pracy FKM | Od -20°C do +200°C |
| Temp. pracy FKM | Od -55°C do +200°C |
| Normy wymiarowe | DIN 3771, ISO 3601, BS 1806, AS 1646 (metryczne i calowe) |
| Producenci | Dichtomatik, Freudenberg/Simrit (Merkel Oringi), Hubber, INA, Neutral |
| Twardość | Standardowo 70 Shore A; dostępne 60 i 90 Shore A |
Opis
Budowa i zasada działania
Uszczelnienia statyczne uszczelniają połączenia między elementami nieruchomymi względem siebie lub wykonującymi wolne, rzadkie ruchy. O-ring (pierścień toroidalny) i X-ring (pierścień o przekroju krzyżowym) osadzone w rowku są ściskane między dwiema powierzchniami, tworząc szczelność przez odkształcenie elastomeru. Prostota konstrukcji, niezawodność i szeroki zakres materiałów sprawiają, że O-ringi to najczęściej stosowane uszczelnienie statyczne w przemyśle.

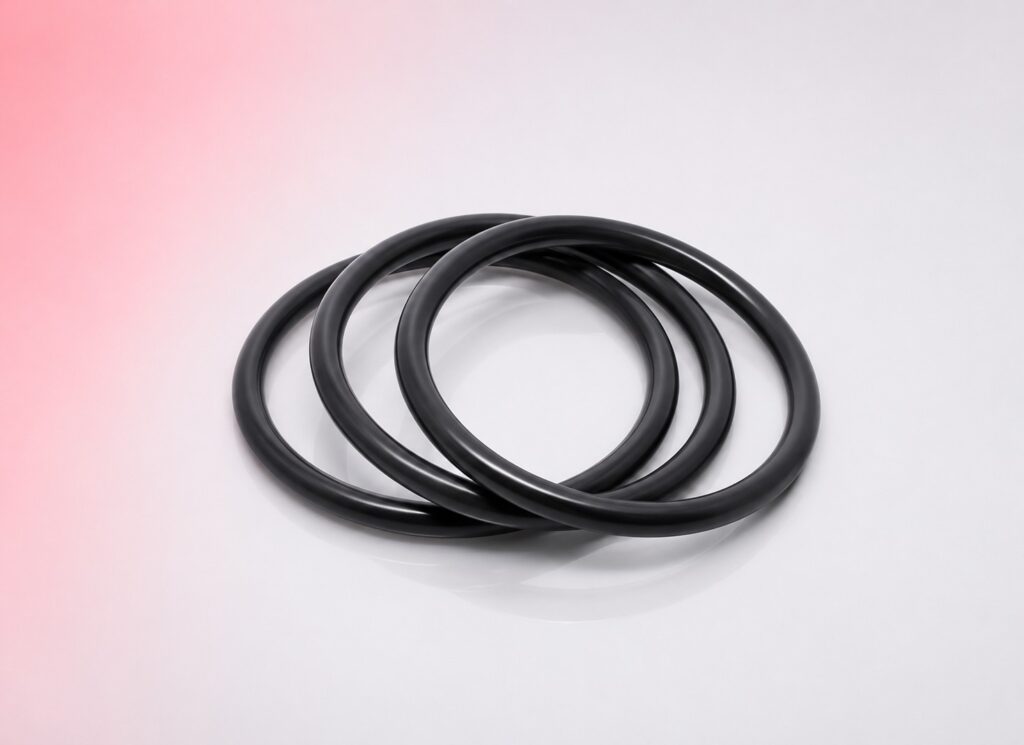

O-ringi
O-ringi (pierścienie uszczelniające o okrągłym przekroju) to najbardziej uniwersalne uszczelnienia statyczne. Wymiarowane wg norm metrycznych (wg ISO 3601 i DIN 3771) oraz calowych (AS 568). Stosowane w połączeniach kołnierzowych, zaworach, pompach, cylindrach i wszędzie tam, gdzie wymagana jest prosta i niezawodna szczelność statyczna. Dostępne w szerokim zakresie średnic wewnętrznych i przekrojów.
X-ringi
X-ringi (pierścienie o przekroju czterowargowym, Quad-ring) to udoskonalona alternatywa dla O-ringów. Cztery wargi przekroju krzyżowego zapewniają lepszą stabilność w rowku (brak skręcania), niższe tarcie i lepszą szczelność przy niskich ciśnieniach. Stosowane wymiennie z O-ringami w tych samych rowkach – bez modyfikacji gniazda. Szczególnie przydatne w aplikacjach dynamicznych wolnozmiennych (małe skoki, oscylacje) i w trudno dostępnych miejscach montażu.
Materiały
Dobór materiału zależy od medium, temperatury i środowiska:
- NBR (kauczuk nitrylowy) – standard do olejów mineralnych i hydraulicznych, -40 do +100°C
- FKM (Viton) – do mediów agresywnych, paliw, kwasów i wysokich temperatur do +200°C
- EPDM – do wody, pary wodnej, glikolu i mediów agresywnych chemicznie, -50 do +150°C
- VMQ (silikon) – do ekstremalnych temperatur -60 do +200°C i zastosowań spożywczych i medycznych
- PTFE – do mediów chemicznie agresywnych i ekstremalnych temperatur, minimalne tarcie
Jak dobrać
O-ring dobierasz według dwóch wymiarów: średnicy wewnętrznej (d1) i przekroju (d2). Przy zamawianiu podaj oba wymiary lub normę (np. ISO 3601, AS 568) i numer. Materiał dobierz do medium i temperatury pracy. X-ring o tych samych wymiarach zewnętrznych pasuje do rowka O-ringu bez modyfikacji.
Zastosowanie
Połączenia kołnierzowe, zawory, pompy i sprężarki, cylindry hydrauliczne i pneumatyczne, armatura przemysłowa, wymienniki ciepła, urządzenia spożywcze i farmaceutyczne i praktycznie każde połączenie wymagające szczelności statycznej.
