Rolki

Budowa i działanie

Rolki łożyskowe to elementy toczne z zintegrowanym łożyskiem wewnętrznym przeznaczone do toczenia po powierzchniach, prowadnicach lub krzywkach. Zewnętrzna powierzchnia rolki pełni funkcję bieżni tocznej, łożysko wewnętrzne (kulkowe lub igiełkowe) przenosi obciążenia z rolki na oś lub trzpień mocowania. Rolki stosuje się wszędzie tam gdzie wymagane jest przetaczanie się po prowadnicy lub krzywce z minimalnym tarciem i długą żywotnością.

Typy w ofercie DAREX

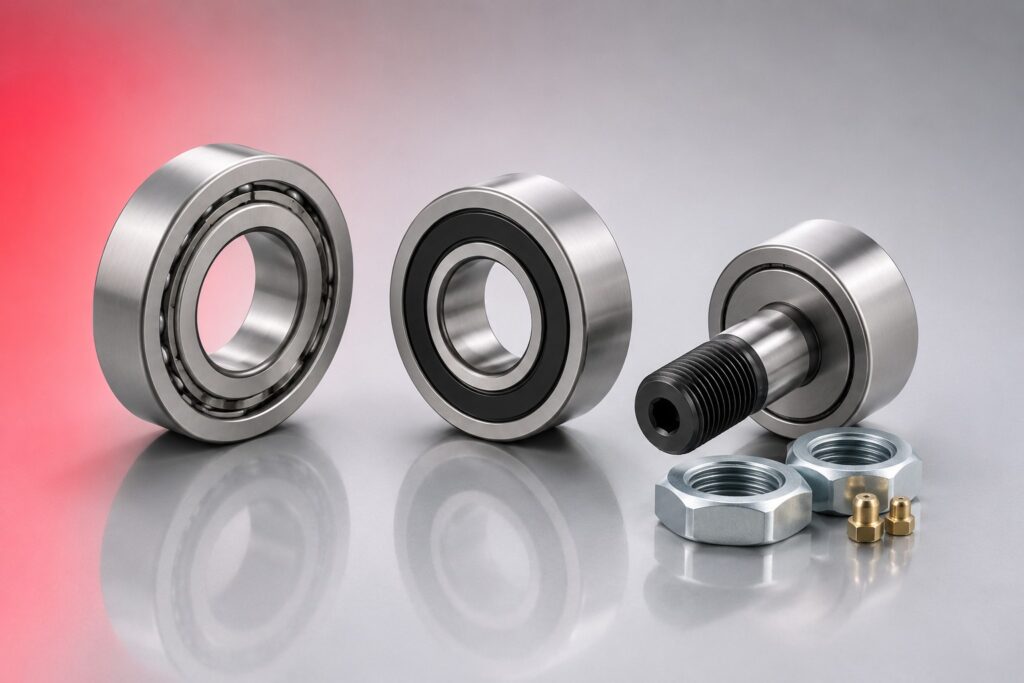

Rolki bieżne standardowe i profilowane (cam followers, track rollers) – z gwintowanym lub gładkim trzpieniem lub z otworem do montażu na osi, zewnętrzna powierzchnia cylindryczna lub profilowana (V, U) do prowadnic kształtowych. Rolki standardowe (support rollers, yoke rollers) – z otworem do montażu na osi, zewnętrzna powierzchnia cylindryczna, do prowadnic płaskich i przenośników. Rolki z trzpieniem (stud type track rollers) – z gwintowanym lub gładkim trzpieniem, montowane bezpośrednio w otworze konstrukcji bez osobnej osi.

Producenci

INA (Schaeffler) – pełny typoszereg rolek bieżnych NATR, NATV, NUKR, KR, KRE i rolek standardowych NUTR, NURT. SKF – serie PWKR, PWKRE, PWTR. NSK i NTN w standardowych typoszeregach cam followers. Rolki do przenośników i prowadnic liniowych w wykonaniach przemysłowych od INA i SKF.

Jak dobrać

Podaj typ prowadnicy lub krzywki, obciążenie promieniowe i osiowe, prędkość i warunki pracy – zapylenie, wilgoć, temperatura. Przy wymianie podaj oznaczenie z istniejącej rolki lub jej wymiary zewnętrzne. Pomagamy dobrać rolkę do istniejącej prowadnicy lub zaprojektować układ rolek do nowej aplikacji.

Zastosowanie

Prowadnice liniowe z rolkami, mechanizmy krzywkowe maszyn pakujących i drukujących, prowadnice drzwi przesuwnych i bram przemysłowych, przenośniki rolkowe, automaty montażowe, maszyny tekstylne i poligraficzne oraz wszelkie układy prowadzące i przenoszące z tocznym kontaktem rolki i powierzchni prowadzącej.

Najczęściej zadawane pytania

Czym różni się rolka bieżna od standardowej?

Rolka bieżna (cam follower, track roller) ma grubszy pierścień zewnętrzny zaprojektowany do toczenia po krzywkach i prowadnicach pod obciążeniem promieniowym prostopadłym do osi rolki. Wewnątrz zawiera łożysko igiełkowe lub kulkowe. Rolka standardowa (support roller) ma cieńszy pierścień zewnętrzny i stosowana jest jako element prowadzący taśmy, rury lub inne elementy po powierzchni rolki – obciążenie jest promieniowe ale inaczej rozłożone niż przy krzywce.

Kiedy stosować rolkę z trzpieniem zamiast z otworem?

Rolka z trzpieniem (stud type) montuje się bezpośrednio w gwintowanym lub przelotowym otworze konstrukcji – szybki montaż bez osobnej osi i mocowań. Rolka z otworem (yoke type) wymaga oddzielnej osi i zazwyczaj dwóch punktów podparcia – wyższa sztywność mocowania, możliwość stosowania dłuższych osi do kilku rolek obok siebie. Rolki z trzpieniem stosuje się przy ograniczonej przestrzeni i przy montażu jednostronnym, z otworem przy wymaganiu wyższej sztywności układu.

Jak smarować rolki bieżne INA?

Rolki bieżne INA serii NATR i NUKR mają smarowniczkę w trzpieniu lub obudowie umożliwiającą dosmarowywanie smarem litowym NLGI 2. Rolki z uszczelnieniem 2RS fabrycznie napełnione smarem nie wymagają dosmarowywania przez cały okres eksploatacji przy standardowych obciążeniach i temperaturach. Przy pracy w zapylonym środowisku wymień rolki z uszczelnieniem 2RS profilaktycznie co 1000–2000 godzin niezależnie od stanu wizualnego – zanieczyszczenia wnikają przez uszczelnienie i skracają trwałość łożyska wewnętrznego.

Jaki profil zewnętrzny rolki wybrać do prowadnicy V?

Do prowadnicy o profilu V stosuj rolkę z profilowaną zewnętrzną powierzchnią V – kąt profilu rolki musi odpowiadać kątowi prowadnicy. Rolka cylindryczna na prowadnicy V kontaktuje się tylko krawędziami co powoduje koncentrację naprężeń i szybkie zużycie. Producenci INA i SKF oferują rolki profilowane V w standardowych kątach 45°, 60° i 90° – podaj kąt prowadnicy i szerokość kontaktu przy zamówieniu.

Czy rolki INA i SKF są wymienne?

Rolki w standardowych typoszeregach (NATR/NATV INA odpowiada PWTR/PWKR SKF) są wymiarowo kompatybilne przy tym samym oznaczeniu rozmiaru – np. NATR 10 INA i PWTR 10 SKF mają takie same wymiary zewnętrzne. Różnią się szczegółami wykonania uszczelnień i koszyczka – przy wymianie zawsze weryfikuj wymiary zewnętrzne z katalogu przed zamówieniem, bo oznaczenia serii mogą być mylące między producentami.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Rolki bieżne, napinające i prowadzące różnych producentów (SKF, INA, FAG, Nadella) są wymienne przy identycznych wymiarach zewnętrznych – średnicy zewnętrznej, szerokości i wymiarze trzpienia lub otworu. Przy wymianie rolki z trzpieniem sprawdź gwint i długość trzpienia – różni producenci mogą stosować różne długości przy tej samej średnicy rolki. Rolki profilowane (V, U, podwójne kołnierzowe) wymieniaj na identyczny profil rowka – różne profile nie są wymienne mimo tych samych wymiarów głównych. Podaj oznaczenie lub wymiary – dobierzemy właściwy zamiennik.
