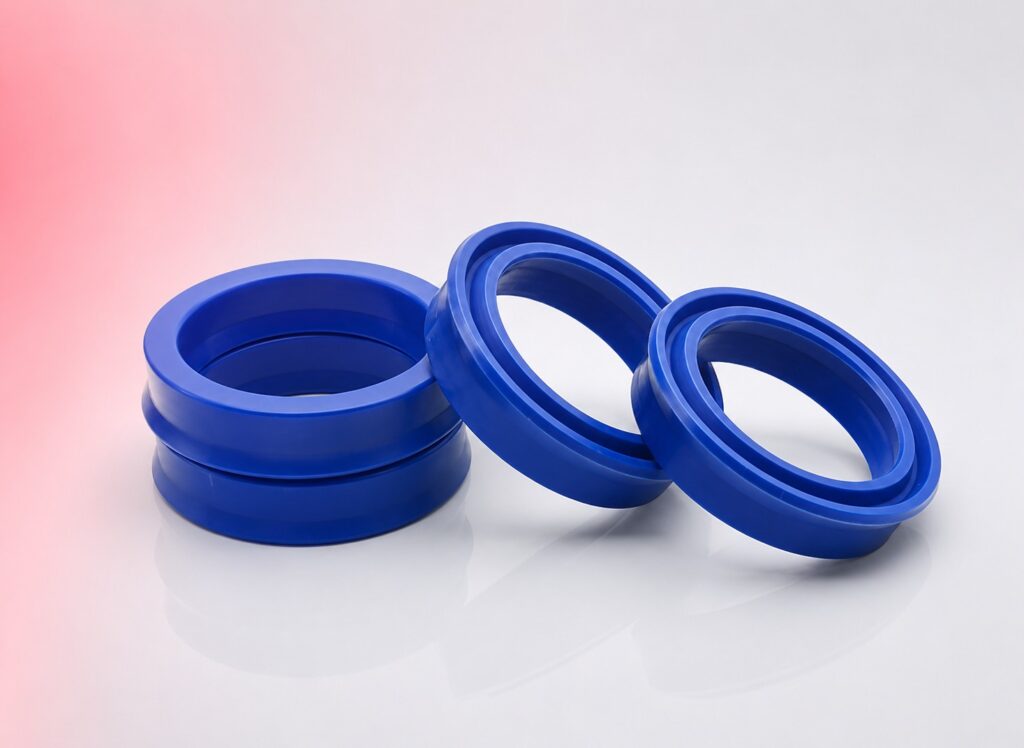

Uszczelnienia hydrauliczne (WARGOWE)
Uszczelnienia hydrauliczne wargowe – tłokowe, tłoczyskowe, zgarniające i pierścienie podporowe do cylindrów hydraulicznych. PU, NBR, PTFE. Trelleborg, Parker. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Ciśnienie robocze | Do 50 MPa (KI 520 Simrit) | Do 40 MPa (NI 150/250/400) | Do 6,3 MPa (TDUO H) |
|---|---|
| Prędkość robocza | Do 0,5 m/s (standard) | Do 2 m/s (Simrit PPS) |
| Materiały | NBR, PU/AU (poliuretan), FKM, PTFE |
| Temp. pracy NBR | Od -30°C do +100°C |
| Temp. pracy PU | Od -30°C do +80°C |
| Producenci | Dichtomatik, Freudenberg/Simrit, Hubber, Corteco |
| Zastosowania | Siłowniki i cylindry hydrauliczne, maszyny budowlane, rolnicze, prasy, wtryskarki |
| Typy uszczelnień | Tłoczyska (rod seals), tłoka (piston seals), prowadnicy, zgarniające (dust seals) |
Opis
Budowa i zasada działania
Uszczelnienia hydrauliczne wargowe uszczelniają cylindry hydrauliczne przez elastyczny kontakt wargi uszczelniającej z powierzchnią tłoka lub tłoczyska. Ciśnienie medium wzmacnia docisk wargi – im wyższe ciśnienie, tym lepsza szczelność. Elementy uszczelniające mają decydujący wpływ na sprawność, trwałość i bezpieczeństwo cylindrów hydraulicznych i całych układów hydrauliki siłowej.
Typy uszczelnień hydraulicznych
Kompletne uszczelnienie cylindra hydraulicznego składa się z kilku współpracujących elementów:
- Uszczelnienia tłoczyskowe (rod seals) – osadzone w dławnicy, uszczelniają tłoczysko od strony zewnętrznej, zapobiegając wyciekom oleju na zewnątrz cylindra
- Uszczelnienia tłokowe (piston seals) – osadzone na tłoku, uszczelniają przestrzenie po obu stronach tłoka, umożliwiając budowanie ciśnienia roboczego
- Pierścienie zgarniające (wiper seals) – zgarniają zanieczyszczenia z tłoczyska przy jego wsuwaniu, chroniąc uszczelnienia robocze przed cząstkami abrazyjnymi
- Pierścienie podporowe (guiding rings) – prowadzą tłok i tłoczysko wewnątrz cylindra, absorbują siły poprzeczne i zapobiegają kontaktowi metal-metal
- Uszczelnienia symetryczne typu U (U-cups) – profil symetryczny umożliwia zastosowanie jednego typu uszczelnienia zarówno jako tłokowego jak i tłoczyskowego – upraszcza serwis i magazynowanie
Materiały
Poliuretan (PU) – wysoka odporność na ścieranie, dobra wytrzymałość mechaniczna, szeroki zakres temperatur. Kauczuk nitrylowy (NBR) – dobra elastyczność, odporność na oleje mineralne i hydrauliczne, ekonomiczne rozwiązanie do standardowych zastosowań. PTFE i kompozyty PTFE (Turcon) – minimalne tarcie, odporność na ekstremalne temperatury i praktycznie wszystkie media hydrauliczne, do wymagających aplikacji wysokociśnieniowych.
Jak dobrać
Dobór uszczelnienia wymaga znajomości: średnicy tłoka/tłoczyska i rowka, maksymalnego ciśnienia roboczego, temperatury medium, rodzaju płynu hydraulicznego i prędkości posuwu. Prześlij wymiary rowka lub oznaczenie cylindra – dobierzemy kompletny zestaw uszczelnień.
Zastosowanie
Cylindry hydrauliczne maszyn budowlanych, rolniczych i leśnych, prasy, siłowniki przemysłowe, układy hydrauliki mobilnej i stacjonarnej, wtryskarki, obrabiarki i wszystkie aplikacje hydrauliki siłowej.
