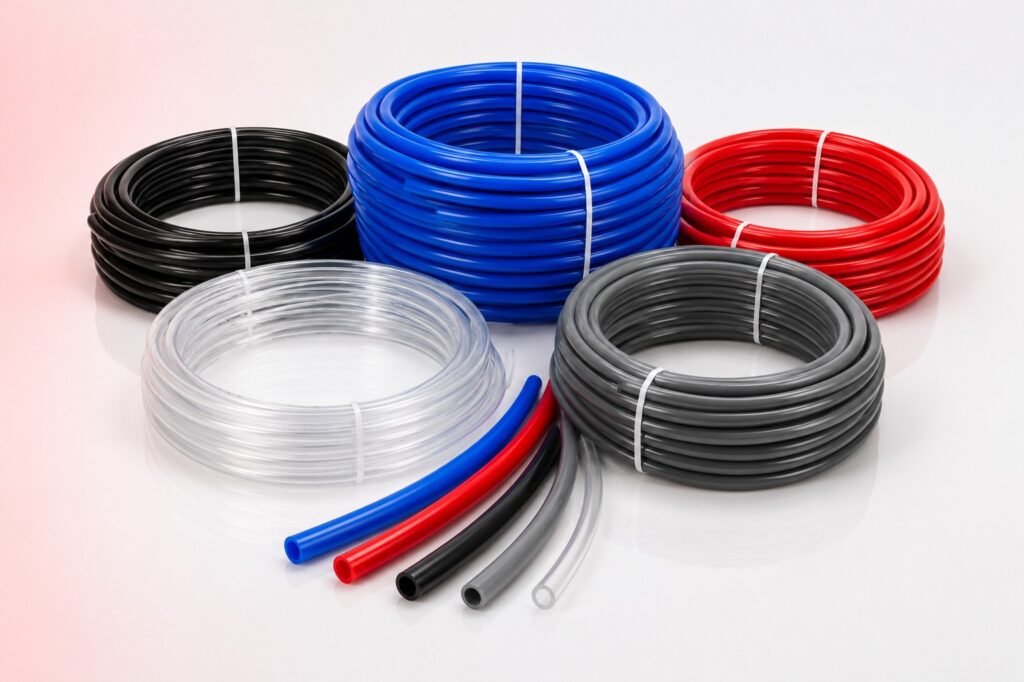

Węże i przewody pneumatyczne oraz hydrauliczne
Kalibrowane przewody pneumatyczne z poliamidu PA12 (do 56 bar, −40/+100°C) i poliuretanu PUR (do 16 bar, −40/+60°C) oraz zbrojone węże hydrauliczne 1SN/2SN wg EN 853 (do 420 bar). Festo PUN-H, PUN-H-D
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Węże PA12 — ciśnienie | do 56 bar (Ø6×4 mm przy 20°C) | Festo PAN, SMC T, DIN 73378 |
|---|---|
| Węże PUR — ciśnienie | do 16 bar | Festo PUN-H, SMC TU/TUS/TUH |
| Węże spiralne | dł. 3–15 m, 9–14 bar, −40/+74°C, końcówki G1/4"/G3/8" |
| Węże hydrauliczne 1SN | 40–225 bar | EN 853 / SAE 100R1AT |
| Węże hydrauliczne 2SN | do 420 bar | EN 853 / SAE 100R2AT | Fagumit |
| Zakres średnic — pneum. | Ø3×2 mm — Ø16×12 mm (zewn.×wewn.) |
| Zakres średnic — hydr. | DN5 (3/16") — DN50 (2") |
Opis
Asortyment węży i przewodów
Węże i przewody pneumatyczne oraz hydrauliczne to elementy doprowadzające sprężone powietrze lub ciecz hydrauliczną między komponentami instalacji. Dobór właściwego węża do zastosowania jest kluczowy dla bezpieczeństwa i trwałości instalacji – ciśnienie robocze, temperatura, medium, elastyczność i odporność na ścieranie to podstawowe kryteria. DAREX oferuje węże pneumatyczne z poliuretanu PUR i poliamidu PA12 oraz węże hydrauliczne zbrojone EN 853 i EN 856.
Typy węży w ofercie
Węże pneumatyczne PUR (poliuretan) – wysoce elastyczne, odporne na ścieranie, do ruchomych aplikacji i łańcuchów kablowych. Węże pneumatyczne PA12 (poliamid) – sztywniejsze, wyższa odporność na ciśnienie i temperatury, do stałych instalacji. Węże hydrauliczne zbrojone EN 853 (1 i 2 warstwy oplot stalowy) i EN 856 (4 warstwy, wysokie ciśnienie) do instalacji hydraulicznych z cieczą pod ciśnieniem.
Jak dobrać
Podaj medium (powietrze, olej hydrauliczny), ciśnienie robocze i szczytowe, temperaturę pracy, zewnętrzną i wewnętrzną średnicę węża i warunki prowadzenia (stałe czy ruchome). Docinamy węże na wymiar i montujemy zakucia hydrauliczne. Przy wymianie zmierz zewnętrzną i wewnętrzną średnicę istniejącego węża.
Zastosowanie
Instalacje pneumatyczne maszyn produkcyjnych i automatyki, ruchome okablowanie pneumatyczne robotów i osi liniowych (PUR), stałe instalacje pneumatyczne w zakładach (PA12), instalacje hydrauliczne siłowników i przekładni hydraulicznych (węże zbrojone), układy chłodzenia i smarowania cieczą pod ciśnieniem.
Najczęściej zadawane pytania
Jak dobrać wąż pneumatyczny – PUR czy PA12?
PUR stosuj przy ruchomych aplikacjach – ramiona robotów, łańcuchy kablowe, przegubowe połączenia – bo wytrzymuje miliony zgięć bez pękania. PA12 stosuj w stałych instalacjach bez ruchu – wyższe ciśnienie robocze, wyższa temperatura i lepsza odporność chemiczna niż PUR. Do standardowych instalacji warsztatowych z krótkimi odcinkami oba typy są odpowiednie.
Czym różni się wąż hydrauliczny EN 853 od EN 856?
EN 853 (SAE 100R1 i R2) – wąż z jedną lub dwiema warstwami oplotu stalowego, ciśnienie do 250–400 barów zależnie od średnicy. Do standardowych instalacji hydraulicznych maszyn roboczych. EN 856 (SAE 100R13/R15) – cztery warstwy oplotu stalowego lub oplot spiralny, ciśnienie do 350–700 barów. Do instalacji wysokociśnieniowych – prasy hydrauliczne, maszyny wydobywcze. Zawsze dobieraj wąż o ciśnieniu nominalnym co najmniej 25% wyższym od maksymalnego ciśnienia roboczego instalacji.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
