Łożyska kulkowe dwurzędowe

Budowa i działanie

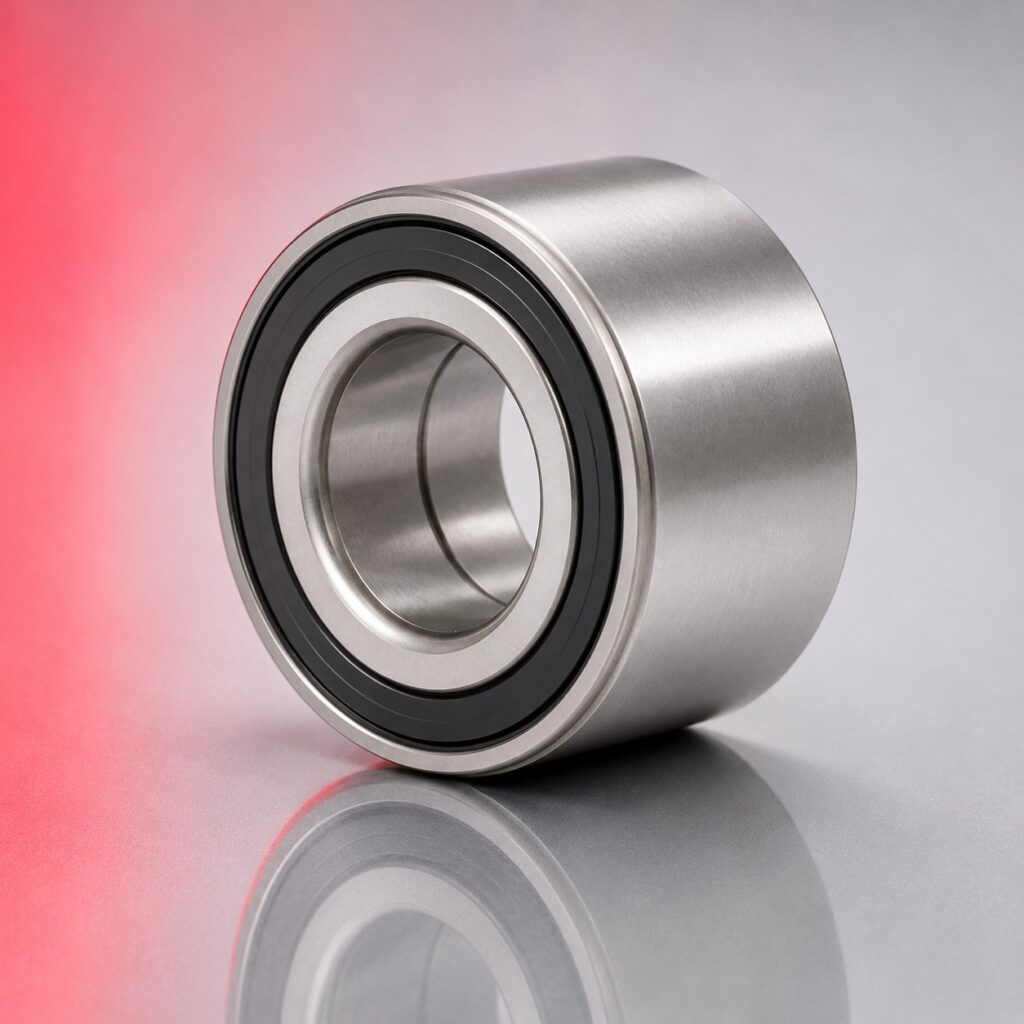

Łożysko kulkowe dwurzędowe głębokobieżne ma dwa rzędy kulek biegnące równolegle w dwóch oddzielnych bieżniach pierścienia wewnętrznego i zewnętrznego. W porównaniu z łożyskiem jednorzędowym o tej samej średnicy otworu i średnicy zewnętrznej dwa rzędy kulek zapewniają większą nośność promieniową, jednak łożysko dwurzędowe jest szersze. Łożysko może przenosić obciążenia promieniowe oraz osiowe w obu kierunkach.

DAREX dostarcza łożyska kulkowe dwurzędowe do firm z Wrocławia, Dolnego Śląska i całej Polski — dostępność konkretnych rozmiarów potwierdzamy na bieżąco.

Serie i wykonania

Typoszeregi 42xx i 43xx obejmują szeroki zakres średnic otworów zależny od konkretnego oznaczenia. W wielu rozmiarach łożyska serii 42xx mają taką samą średnicę otworu i średnicę zewnętrzną jak odpowiadające im łożyska serii 62xx, ale są szersze — np. łożysko 4205 ma wymiary 25 × 52 × 18 mm, natomiast 6205 to 25 × 52 × 15 mm. W zależności od rozmiaru dostępne są wykonania otwarte, ZZ i 2RS. Luz CN i C3. Klasa dokładności P0 do standardowych zastosowań.

Najpopularniejsze oznaczenia

Seria 42xx: 4200, 4201, 4202, 4203, 4204, 4205, 4206, 4207, 4208, 4209, 4210, 4211, 4212

Seria 43xx: 4300, 4301, 4302, 4303, 4304, 4305, 4306, 4307, 4308, 4309, 4310

Nie znasz oznaczenia? Podaj wymiary d/D/B — dobierzemy odpowiednik w wyszukiwarce łożysk po wymiarach.

Jak dobrać

Łożysko dwurzędowe stosuje się przede wszystkim wtedy, gdy potrzebna jest większa nośność promieniowa przy ograniczonej średnicy zewnętrznej, a większa szerokość łożyska jest możliwa do zastosowania. Podaj obciążenie promieniowe, prędkość i wymiary gniazda – dobierzemy właściwą serię i wykonanie. Klientów z Wrocławia i okolic zapraszamy do odbioru osobistego i doradztwa technicznego na miejscu.

Zastosowanie

Przekładnie zębate wymagające wysokiej nośności przy kompaktowych gabarytach, wały pośrednie maszyn przemysłowych, wrzeciona obrabiarek niższej klasy, węzły gdzie zastąpienie łożyska jednorzędowego dwurzędowym zwiększa nośność bez zmiany gniazda w obudowie. Serie 4205 i 4206 stosowane są m.in. w przekładniach i wałach pośrednich maszyn przemysłowych.

Najczęściej zadawane pytania

Kiedy wybrać łożysko dwurzędowe zamiast jednorzędowego?

Gdy wymagana nośność dynamiczna przekracza możliwości łożyska jednorzędowego o tej samej średnicy zewnętrznej i nie ma miejsca na łożysko o większej średnicy, a większa szerokość węzła jest dopuszczalna. Łożysko dwurzędowe 4205 (25 × 52 × 18 mm) ma wyższą nośność niż 6205 (25 × 52 × 15 mm) przy identycznej średnicy zewnętrznej 52 mm — przy wymianie sprawdź czy gniazdo w obudowie mieści większą szerokość.

Czy łożysko dwurzędowe jest samonastawne?

Nie — nie jest to łożysko samonastawne i powinno pracować przy prawidłowym ustawieniu wału i gniazda; dopuszczalna niewspółosiowość jest niewielka. Przy wymaganiu samonastawności stosuj łożyska kulkowe wahliwe (12xx/22xx) lub łożyska baryłkowe.

Czy można zastąpić dwa łożyska jednorzędowe jednym dwurzędowym?

Nie należy traktować łożyska dwurzędowego jako bezpośredniego zamiennika dowolnego układu dwóch łożysk jednorzędowych. Możliwość takiej zamiany wymaga sprawdzenia wymiarów, nośności, luzu i sposobu ustalenia osiowego całego węzła. Skontaktuj się z nami — pomożemy ocenić możliwość zamiany dla konkretnego przypadku.

Jakich producentów łożysk dwurzędowych polecacie?

SKF, FAG i NSK oferują pełny typoszereg 42xx i 43xx — to nasz pierwszy wybór przy standardowych zastosowaniach. ZKL oferuje łożyska dwurzędowe w dobrym stosunku jakości do ceny do zastosowań przemysłowych bez wymagań precyzyjnych. Podaj oznaczenie i ilość – potwierdzimy dostępność i ceny dla każdego producenta.

Czy łożysko dwurzędowe wymaga specjalnego smarowania?

Nie — smarowanie łożyska dwurzędowego jest analogiczne jak jednorzędowego. Wykonanie 2RS fabrycznie napełnione smarem nie wymaga dosmarowywania. Wykonanie otwarte i ZZ smaruje się olejem lub smarem zgodnie z zaleceniami producenta. Ilość smaru i częstotliwość dosmarowywania należy dobrać zgodnie z zaleceniami producenta, uwzględniając prędkość, temperaturę i warunki pracy.

Gdzie we Wrocławiu kupię łożysko kulkowe dwurzędowe?

DAREX przy ul. Sołtysowickiej 5a we Wrocławiu prowadzi sprzedaż łożysk kulkowych dwurzędowych — dostępność konkretnych rozmiarów potwierdzamy na bieżąco. Klientów z Dolnego Śląska i całej Polski obsługujemy wysyłkowo. Zapraszamy do kontaktu telefonicznego lub przez formularz.

Dobór i dostawa

Potrzebujesz łożyska kulkowego dwurzędowego? Obsługujemy zakłady produkcyjne, serwisy i działy utrzymania ruchu z Wrocławia, Dolnego Śląska i całej Polski — podaj oznaczenie lub wymiary gniazda, a odpowiemy w ciągu kilku godzin. Zapraszamy do odbioru osobistego we Wrocławiu lub zamawiaj wysyłkowo. Zapytaj o dostępność i cenę → albo zadzwoń: +48 71 329 50 79.

Łożyska kulkowe dwurzędowe (seria 4200, 4300) są wymienne między SKF, FAG, NSK i NTN przy identycznym oznaczeniu. Stosowane jako zamiennik łożysk wachliwych przy braku konieczności samonastawności – ten sam otwór i zewnętrzna średnica jak odpowiednie serie jednorzędowe 6200/6300 przy większej szerokości. Przy wymianie podaj pełne oznaczenie – różni producenci mogą stosować nieznacznie różne tolerancje wewnętrzne w tej samej serii.
