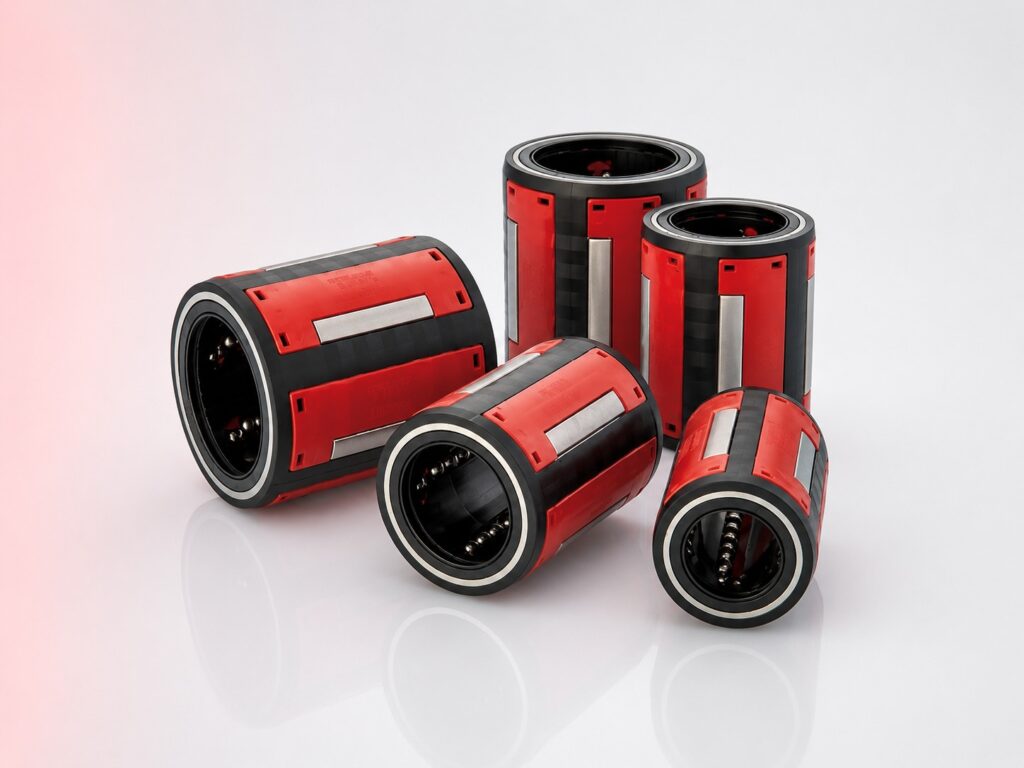

Tuleje liniowe do techniki liniowej

Budowa i działanie

Tuleja liniowa to łożysko toczne do ruchu prostoliniowego składające się z zewnętrznego pierścienia z bieżniami i kulek krążących w zamkniętych obiegach rozmieszczonych równomiernie po obwodzie. Kulki toczą się po hartowanym wale stalowym i po bieżniach pierścienia zewnętrznego, przenosząc obciążenia promieniowe przy bardzo niskim tarciu. Ruch osiowy jest swobodny i ograniczony wyłącznie długością wału i tulei.

Typy i serie

Tuleje standardowe serii LM (LM 8, LM 12, LM 16, LM 20, LM 25, LM 30, LM 35, LM 40, LM 50, LM 60, LM 80) do wałów od 8 do 80 mm. Tuleje wydłużone LM…L o zwiększonej długości do wyższych momentów gnących. Tuleje kołnierzowe LMF i LMKF z kołnierzem do mocowania bez oprawy. Tuleje otwarte LME i LMUE do regulacji luzu przez ściskanie oprawy. Oprawy do tulejek: stojące SC i kołnierzowe SCV z tulei aluminiowej lub żeliwnej do szybkiego montażu na wale bez toczenia gniazda w korpusie.

Wymagania dotyczące wału

Wał współpracujący z tuleją liniową musi być wykonany w tolerancji h6 z twardością powierzchni minimum 58 HRC na głębokość co najmniej 0,8 mm. Wały niehartowane lub hartowane powierzchniowo na niewystarczającą głębokość szybko wycierają bieżnie kulek i powodują przedwczesną awarię tulei. Do tulejek liniowych stosuje się wały stalowe precyzyjne kalibrowane SKF, INA i innych producentów dostępne w DAREX w rozmiarach od 6 do 80 mm.

Jak dobrać

Podaj średnicę wału, wymaganą długość skoku, obciążenie promieniowe i momenty gnące działające na tuleję oraz warunki pracy. Przy wymianie podaj oznaczenie z istniejącej tulei lub jej wymiary zewnętrzne – średnicę wewnętrzną, zewnętrzną i długość. Pomagamy dobrać tuleję i pasujący wał hartowany jako kompletny układ prowadzący.

Zastosowanie

Maszyny pakujące i etykietujące, automaty montażowe, drukarki przemysłowe, plotery i frezarki CNC niższej klasy, prasy pneumatyczne i hydrauliczne, manipulatory, urządzenia medyczne i laboratoria oraz wszędzie tam gdzie wymagane jest lekkie i ciche prowadzenie liniowe przy umiarkowanych obciążeniach.

Najczęściej zadawane pytania

Jaka twardość wału jest wymagana do pracy z tuleją liniową?

Minimalna twardość powierzchni wału to 58 HRC, zalecana 60–64 HRC, na głębokość co najmniej 0,8 mm. Wały niehartowane niszczą bieżnie kulek w ciągu kilkudziesięciu godzin pracy nawet przy małych obciążeniach. Do tulejek liniowych stosuj wyłącznie wały hartowane i szlifowane w klasie dokładności h6 – wały surowe lub toczone bez hartowania nie są odpowiednie.

Czym różni się tuleja LM od LM…L?

LM…L (Long) ma zwiększoną długość przy tej samej średnicy zewnętrznej i wewnętrznej. Dłuższa tuleja przenosi wyższy moment gnący i lepiej prowadzi wał przy obciążeniu poprzecznym. Stosuje się ją gdy na tuleję działa moment od siły poprzecznej – np. gdy punkt przyłożenia siły jest oddalony od środka tulei – lub gdy wymagana jest większa sztywność kątowa układu prowadzącego.

Jak mocować tuleję liniową w oprawie?

Tuleję osadza się w gnieździe oprawy z wciskiem w tolerancji H7 lub mocuje obejmą przy tulejach otwartych serii LME. Gniazdo musi być cylindryczne i gładkie – chropowatość Ra maksymalnie 1,6 µm. Przy montażu z wciskiem tuleję wciskaj równomiernie siłą przyłożoną do pierścienia zewnętrznego, nigdy do uszczelnień ani bezpośrednio przez kulki. Oprawy SC i SCV eliminują konieczność toczenia precyzyjnego gniazda w korpusie maszyny.

Czy tuleje liniowe wymagają smarowania?

Tak. Przed montażem nanieś cienką warstwę smaru litowego NLGI 2 na wał i do wnętrza tulei. W trakcie eksploatacji dosmarowuj przez otwór w oprawie lub stosuj automatyczny dozownik. Przy braku smarowania kulki i bieżnie wału sucho trą o siebie – tarcie rośnie, pojawia się hałas i przyspieszone zużycie. Tuleje bezobsługowe z wstępnym napełnieniem smarem są dostępne do zastosowań trudnodostępnych.

Jaka jest różnica między tuleją SKF a INA?

Tuleje SKF i INA są wymiarowo identyczne według normy ISO 10285 dla standardowych serii LM. Różnią się szczegółami wykonania uszczelnień, materiałem koszyczka i jakością stali bieżni – oba są producentami premium z porównywalną trwałością. Przy wymianie jedna marka jest bezpośrednim zamiennikiem drugiej przy tym samym oznaczeniu serii i rozmiarze.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Tuleje liniowe kulkowe SKF, INA, THK i HIWIN są wymienne przy identycznym oznaczeniu (LM 16, LM 20, LM 25 itd.) – wymiary zewnętrzne i wewnętrzne znormalizowane. Tuleje otwarte (LME, LMF) i zamknięte (LM) nie są ze sobą wymienne mimo tych samych wymiarów głównych. Przy wymianie zachowaj typ (zamknięta lub otwarta).
