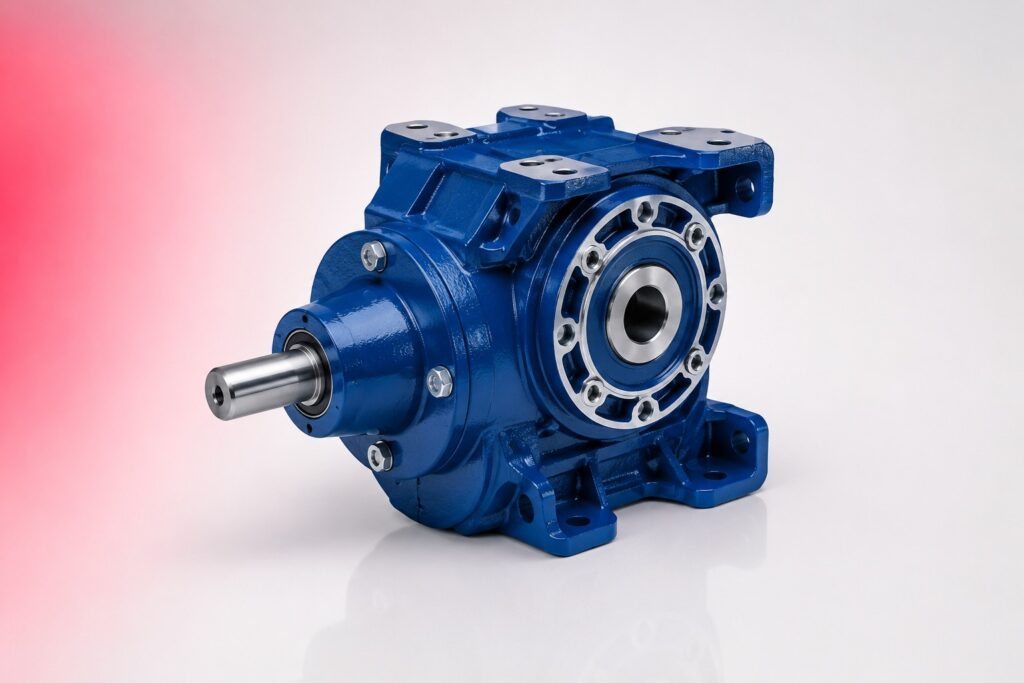

Motoreduktory walcowo-ślimakowe
Motoreduktory walcowo-ślimakowe – kombinacja sprawności walcowego i dużych przełożeń ślimakowego. Przełożenia do 1:4500, sprawność wyższa niż czysto ślimakowe. DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Typ zazębienia | Stopień walcowy (zęby skośne) + stopień ślimakowy — wał wyjściowy prostopadły (90°) |
|---|---|
| Zakres momentu obrotowego | Do 4 200 Nm (standardowe) | wyższe w wersjach specjalnych |
| Zakres przełożeń | Do 4 200 Nm (standardowe) | wyższe w wersjach specjalnych |
| Sprawność | Do 92% (wyższa niż czysto ślimakowa dzięki stopniowi walcowemu) |
| Samohamowność | Tak — przy odpowiednio wysokich przełożeniach ślimakowych |
| Materiał obudowy | Aluminium lub żeliwo (zależnie od serii i wielkości) |
Opis
Budowa i działanie
Motoreduktor walcowo-ślimakowy to kombinacja dwóch stopni przekładni – pierwszego stopnia walcowego (cylindrycznego) i drugiego stopnia ślimakowego. Stopień walcowy redukuje prędkość i zwiększa moment przed ślimakowym – ślimakowy pracuje przy niższej prędkości i wyższym momencie wejściowym co dramatycznie poprawia jego sprawność i żywotność względem czysto ślimakowego napędzanego bezpośrednio z pełnej prędkości silnika. Wynikiem jest bardzo wysokie przełożenie całkowite (do 1:4500 w wersjach wielostopniowych) przy wyższej sprawności i niższej temperaturze pracy niż czysto ślimakowy. Obudowa z żeliwa, wały ze stali, koło ślimakowe z brązu.
Zastosowanie
Napędy wymagające bardzo dużych przełożeń (powyżej 1:80) przy wymaganiu wyższej sprawności niż czysto ślimakowy. Przenośniki wolnoobrotowe przy bardzo małej prędkości taśmy. Mieszalniki do bardzo wolnoobrotowego mieszania gęstych past. Napędy mechanizmów nastawczych i ustawiających przy bardzo wolnym ruchu. Windy towarowe i platformy podnoszone przy wymaganiu dużego przełożenia i samoblokowania.
Najczęściej zadawane pytania
Kiedy walcowo-ślimakowy zamiast czysto ślimakowego?
Przy przełożeniach powyżej 1:80 (gdzie czysto ślimakowy nie jest dostępny w jednym stopniu) lub przy mocy powyżej 5–7 kW i pracy ciągłej gdzie sprawność czysto ślimakowego jest za niska i przegrzewanie jest problemem. Walcowo-ślimakowy jest droższy od czysto ślimakowego ale przy dużych mocach i długotrwałej pracy ciągłej oszczędności energii z wyższej sprawności zwracają różnicę ceny w ciągu kilku lat eksploatacji.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
Zamienniki i odpowiedniki
Motoreduktory walcowo-ślimakowe SEW-Eurodrive seria WA/WF, Bonfiglioli seria VF/W i Rossi seria MRC są częściowo wymienne przy identycznym kołnierzu i wale wyjściowym. Przy wymianie zawsze weryfikuj przełożenie całkowite i moment wyjściowy – kombinacja dwóch stopni daje inne charakterystyki niż każdy typ osobno.
Do czego pasuje
| Bardzo wolne napędy | Przenośniki i mieszalniki przy prędkościach wyjściowych poniżej 10 obr/min |
| Duże moce ze ślimakowym | Napędy powyżej 5 kW gdzie czysto ślimakowy przegrzewałby się przy pracy ciągłej |
| Windy towarowe | Platformy podnoszone wymagające dużego przełożenia i samoblokowania przy braku zasilania |
| Mechanizmy nastawcze | Ustawienia i regulacje maszyn wymagające bardzo małej prędkości przy dużej sile |
