Pasy specjalne dwustronnie uzębione, dwustronne klinowe, wąskoprofilowe, wariatorowe

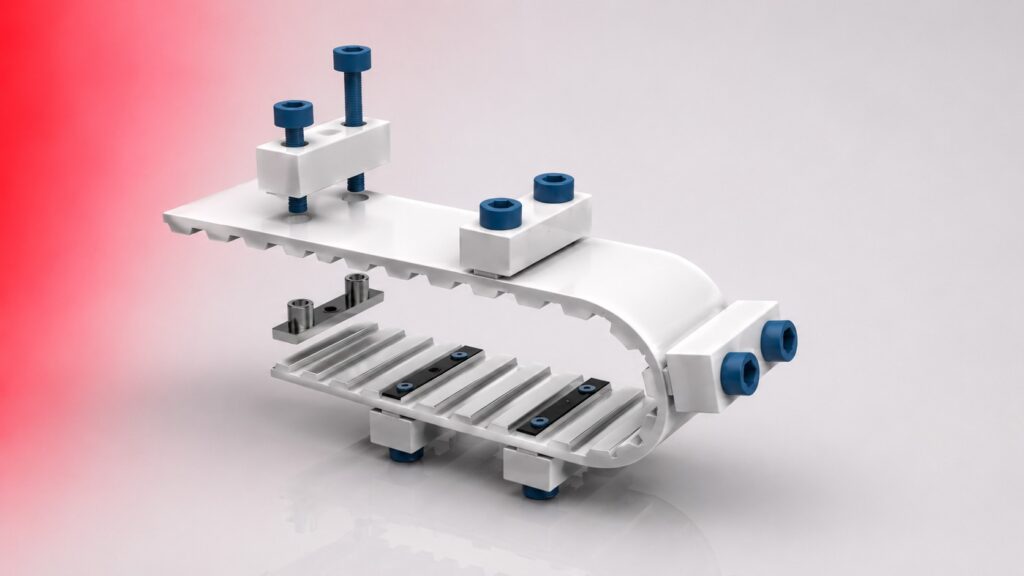

Budowa i działanie

Pasy specjalne to grupa pasów napędowych przeznaczonych do niestandardowych układów kinematycznych, w których standardowe pasy klinowe lub zębate nie mogą być zastosowane ze względu na kierunek nawijania, geometrię przekładni lub wymagania regulacji przełożenia. Każdy typ ma odmienną budowę dostosowaną do konkretnej funkcji: pasy dwustronnie uzębione przenoszą napęd przez obie powierzchnie, pasy dwustronne klinowe pracują od strony zewnętrznej na rolkach odwracających, pasy wąskoprofilowe mieszczą się w bardzo wąskich przestrzeniach, a pasy wariatorowe umożliwiają płynną regulację przełożenia.

Typy i charakterystyka

Pasy dwustronnie uzębione (Double-Sided, DS) mają zęby na obu powierzchniach i stosuje się je w układach gdzie kilka kół zębatych napędzanych jest z obu stron jednego pasa lub gdzie pas musi zmieniać kierunek przez koło odwracające. Profile DS dostępne w wersjach D3M, D5M, D8M i DL. Pasy dwustronne klinowe (Hexagonal, Hexa) mają przekrój sześciokątny i współpracują z kołami rowkowanymi od obu stron – stosowane w agregatach wielowałowych gdzie jeden pas napędza kilka wałów przez koła prowadzące od zewnątrz pasa. Pasy wąskoprofilowe (3V, 5V, 8V według normy RMA/MPTA) mają wyższy przekrój względem szerokości niż profile SPZ/SPA/SPB i stosowane są głównie w maszynach ameryki północnej i w napędach wymagających bardzo wąskich kół pasowych. Pasy wariatorowe (Variable Speed) mają trapezowy przekrój ze specjalnie wyprofilowanymi bokami do pracy przy zmiennym rozstawie tarcz stożkowych wariatorów mechanicznych – szerokość roboczy pasa zmienia się automatycznie przy regulacji przełożenia.

Jak dobrać

Podaj typ układu napędowego – liczbę kół, kierunki nawijania pasa, wymagane przełożenie lub zakres regulacji – oraz moc i prędkości wałów. Przy wymianie podaj oznaczenie z istniejącego pasa lub jego wymiary: szerokość, wysokość przekroju i obwód. Przy pasach wariatorowych podaj typ i model wariatora – pasy do wariatorów są zazwyczaj dedykowane do konkretnych typów urządzeń.

Zastosowanie

Pasy dwustronnie uzębione do wielowałowych układów synchronicznych w maszynach poligraficznych i pakujących. Pasy Hexa do agregatów rolniczych i silników stacjonarnych z wieloma napędzanymi urządzeniami. Pasy wąskoprofilowe 3V/5V/8V do maszyn z napędami według norm amerykańskich. Pasy wariatorowe do wariatorów mechanicznych w maszynach rolniczych, obrabiarkach i urządzeniach regulacji prędkości bez elektroniki.

Najczęściej zadawane pytania

Czym różni się pas dwustronnie uzębiony od standardowego zębatego?

Standardowy pas zębaty ma zęby tylko na spodniej powierzchni i napędza koła wyłącznie od tej strony. Pas dwustronnie uzębiony DS ma zęby na obu powierzchniach i może napędzać koła zarówno od strony wewnętrznej jak i zewnętrznej. Stosuje się go gdy geometria układu wymaga zmiany kierunku obrotu wału przez koło zazębione od zewnętrznej strony pasa lub gdy kilka kół po obu stronach pasa musi być synchronicznie napędzanych jednym elementem.

Jak działa pas wariatorowy i dlaczego nie można go zastąpić standardowym klinowym?

Pas wariatorowy pracuje między dwiema parami tarcz stożkowych – zmiana rozstawu tarcz powoduje zmianę promienia toczenia pasa i regulację przełożenia. Boki pasa wariatorowego mają specjalnie wyprofilowane linie boczne zapewniające stały kontakt z tarczami przy zmiennym kącie rozwarcia. Standardowy pas klinowy ma proste boki i przy regulacji przełożenia traci kontakt z tarczami lub kleszczy – nie wolno stosować zwykłego pasa klinowego zamiast wariatorowego.

Czy profil 5V jest zamienny z SPB?

Nie bezpośrednio. Profile 5V (norma RMA) i SPB (norma DIN/ISO) mają zbliżony przekrój ale różny kąt klinowy i wymiary – 5V ma kąt 60°, SPB ma kąt 40°. Koła pasowe do 5V i SPB nie są ze sobą kompatybilne. Przy wymianie pasa 5V stosuj pas 5V i koło do 5V. Jeśli przeprojektujesz przekładnię z profilu 5V na SPB, zmień zarówno pasy jak i koła.

Gdzie znaleźć oznaczenie pasa Hexa?

Pasy sześciokątne Hexa oznaczane są symbolem profilu i długości wewnętrznej lub skutecznej – np. HB 60 to pas Hexa profil B o długości wewnętrznej 60 cali, HA to węższy profil odpowiadający profilowi A. Oznaczenie wytłoczone jest na bocznej powierzchni pasa. Przy braku czytelnego oznaczenia zmierz szerokość przekroju, wysokość i obwód – na tej podstawie dobierzemy właściwe oznaczenie i zamiennik.

Czy pasy specjalne są dostępne od ręki?

Popularne profile pasów dwustronnych DS i Hexa w standardowych długościach są zazwyczaj dostępne z krótkim terminem dostawy. Pasy wariatorowe do popularnych wariatorów rolniczych i przemysłowych są magazynowane, natomiast rozmiary rzadkie i profile niestandardowe mogą wymagać zamówienia z terminem kilku dni roboczych. Skontaktuj się z nami podając oznaczenie – sprawdzimy dostępność i potwierdzimy termin.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Pasy specjalne Gates, Optibelt i Contitech są wymienne przy identycznym profilu i długości. Pasy dwustronnie uzębione (DB) mają zęby po obu stronach – nie są wymienne ze standardowymi jednostronnie uzębionymi. Pasy wariatorowe mają zmienną szerokość profilu – przy wymianie podaj producenta maszyny i oznaczenie pasa.
