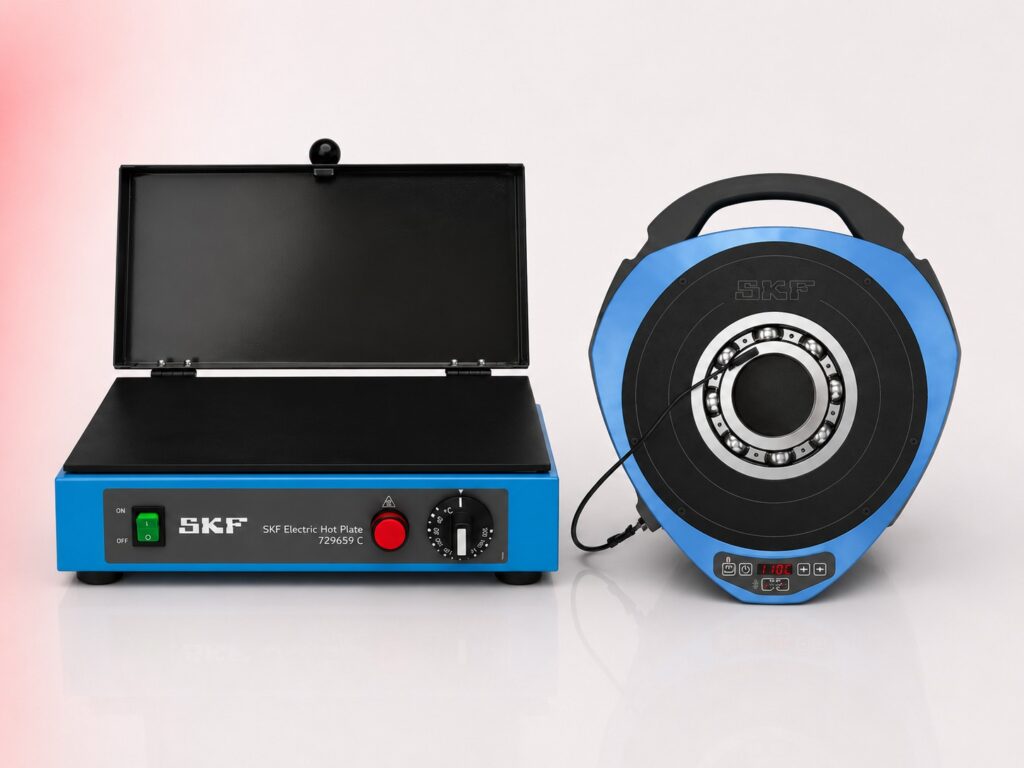

Płyty grzewcze — Simatec, SKF, FAG ,Bega

Budowa i działanie

Płyta grzewcza (hot plate) nagrzewa elementy przez kontakt z rozgrzaną metalową powierzchnią — bez indukcji elektromagnetycznej. Element kładziony płasko na powierzchni płyty nagrzewa się przez przewodzenie ciepła z dolnej powierzchni. Temperatura płyty nastawiana termostatem, zazwyczaj do 150–200°C. W odróżnieniu od nagrzewnicy indukcyjnej płyta grzewcza działa też na elementy z materiałów nieprzewodzących (ceramika, tworzywa) i nagrzewa cienkie pierścienie, podkładki i uszczelnienia niezdatne do indukcji (zbyt mała masa lub zbyt cienki przekrój). W ofercie DAREX płyty Simatec HPL, SKF, FAG/Schaeffler i Bega.

Różnica między płytą a nagrzewnicą indukcyjną

Nagrzewnica indukcyjna: szybsza (minuty), równomierne nagrzewanie przez cały przekrój, demagnetyzacja, do elementów metalowych z otworem na ramię magnetyczne. Płyta grzewcza: wolniejsza (kilkanaście–kilkadziesiąt minut), nagrzewanie od powierzchni kontaktowej, bez demagnetyzacji, do płaskich elementów każdego materiału, do cienkich pierścieni i elementów o nieregularnym kształcie. Stosuj płytę gdy indukcja jest niemożliwa lub gdy element jest zbyt cienki, zbyt mały lub z materiału nieprzewodzącego.

Jak dobrać

Podaj wymaganą temperaturę i wymiary elementu do nagrzewania. Płyta musi być na tyle duża by element leżał całą powierzchnią dolną na grzejnej powierzchni — minimalna wymagana powierzchnia kontaktu. Skontaktuj się z nami — dobierzemy właściwy model i producenta.

Zastosowanie

Nagrzewanie małych pierścieni wewnętrznych łożysk stożkowych przed osadzeniem, nagrzewanie podkładek i uszczelnień wargowych, nagrzewanie cienkich pierścieni oporowych i dystansowych, nagrzewanie elementów ceramicznych lub z tworzywa (nie przez indukcję), nagrzewanie elementów o kształcie uniemożliwiającym założenie ramienia magnetycznego nagrzewnicy indukcyjnej.

Najczęściej zadawane pytania

Czy płyta grzewcza może zastąpić nagrzewnicę indukcyjną przy dużych łożyskach?

Nie — płyta grzewcza nagrzewa element od powierzchni kontaktowej, a ciepło przechodzi przez grubość elementu przez przewodzenie. Przy grubszych łożyskach (powyżej 30–50 mm grubości pierścienia) wewnętrzna część nagrzewa się wolno i nierównomiernie — ryzyko przegrzania zewnętrznej powierzchni przy niedogrzaniu wnętrza. Nagrzewnica indukcyjna nagrzewa element równomiernie przez cały przekrój jednocześnie. Płytę stosuj do cienkich pierścieni i małych elementów, nagrzewnicę indukcyjną do standardowych i dużych łożysk.

Jak sprawdzić temperaturę elementu nagrzanego na płycie?

Termometrem kontaktowym lub pirometrem (pirometr bezdotykowy na podczerwień). Termostat płyty utrzymuje temperaturę powierzchni grzejnej, nie samego elementu — temperatura elementu jest zazwyczaj 10–30°C niższa od temperatury płyty przy krótkim czasie nagrzewania. Przy mierzeniu pirometrem bezdotykowym ustaw emisyjność odpowiednią dla stali (ε≈0,8) — metal polerowany ma niższą emisyjność i pirometr może zaaniżać odczyt.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
