Łożyska baryłkowe wzdłużne

Budowa i działanie

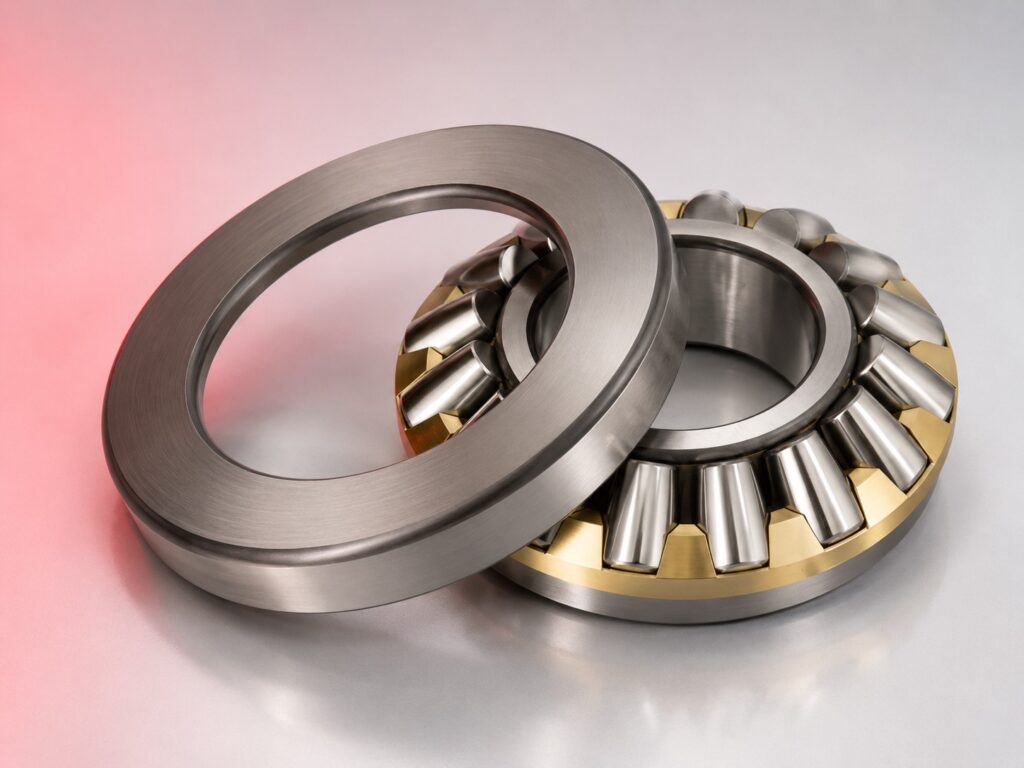

Łożyska baryłkowe wzdłużne (oporowe baryłkowe) to łożyska oporowe z baryłkowatymi wałeczkami toczącymi się po sferycznych bieżniach pierścieni. Sferyczne bieżnie zapewniają samonastawność do kilku stopni przy jednoczesnym przenoszeniu bardzo dużych sił osiowych – kombinacja niespotykana w klasycznych łożyskach oporowych z kulkami lub cylindrycznymi wałeczkami. Łożyska przenoszą dominującą siłę osiową i mogą przenosić jednocześnie siłę promieniową do 55% siły osiowej.

Serie i typoszereg

Serie 292xx, 293xx i 294xx obejmują otwory od 50 do 900 mm. Seria 292xx (kąt kontaktu 60°) ma wyższy stosunek nośności osiowej do promieniowej. Seria 293xx i 294xx do wyższych sił osiowych przy tym samym otworze. Wykonania jednostronne – jeden kierunek siły osiowej – i dwustronne do sił w obu kierunkach. Producenci: SKF, FAG, NSK, Timken w pełnym typoszeregu.

Jak dobrać

Podaj siłę osiową i promieniową, prędkość obrotową i warunki pracy. Minimalne wymagane obciążenie osiowe jest kluczowym parametrem – łożysko bez obciążenia osiowego pracuje nieprawidłowo. Przy niskiej prędkości i dominującej sile osiowej serie 293xx i 294xx są optymalnym wyborem. Skontaktuj się z nami – dobór łożysk wzdłużnych wymaga weryfikacji stosunku sił i prędkości.

Zastosowanie

Wały główne wytłaczarek, prasy śrubowe i hydrauliczne, dźwigniki i kolumny podnośnikowe, wały walcarek hutniczych przenoszące osiowe siły walcowania, napędy śrubowe statków, turbiny hydrauliczne i wodne, centrale wiatrowe oraz wszystkie węzły z dominującą siłą osiową przy umiarkowanych prędkościach obrotowych.

Najczęściej zadawane pytania

Czym różni się łożysko baryłkowe wzdłużne od kulkowego oporowego?

Łożysko baryłkowe wzdłużne przenosi wielokrotnie wyższe siły osiowe niż kulkowe oporowe przy tych samych wymiarach zewnętrznych – kontakt liniowy baryłkowego wałeczka z bieżnią daje 3–5-krotnie wyższą nośność. Baryłkowe wzdłużne ma samonastawność do kilku stopni, kulkowe oporowe jej nie ma. Kulkowe oporowe ma wyższą prędkość graniczną – do napędów szybkoobrotowych przy mniejszych siłach osiowych kulkowe jest lepszym wyborem.

Jakie jest minimalne wymagane obciążenie osiowe?

Minimalne obciążenie osiowe dla łożysk baryłkowych wzdłużnych wynosi typowo 2–5% nośności statycznej (C0) zależnie od prędkości obrotowej. Przy pracy bez obciążenia osiowego lub przy obciążeniu poniżej minimum wałeczki ślizgają się zamiast toczyć, co powoduje szybkie zużycie bieżni i wałeczków. W aplikacjach gdzie siła osiowa może zanikać, stosuj sprężynę talerzową lub inny mechanizm utrzymujący minimalne obciążenie osiowe.

Jak zamontować łożysko baryłkowe wzdłużne pionowo?

Przy pionowym ustawieniu osi pierścień wałowy (obracający się z wałem) musi być osadzony od góry lub od dołu zależnie od kierunku siły osiowej. Ciężar wału i elementów na nim zamontowanych stanowi minimalne obciążenie osiowe przy braku zewnętrznej siły – upewnij się że ciężar ten przekracza minimalne wymagane obciążenie dla danego rozmiaru i prędkości. Smarowanie przy pionowej osi wymaga szczególnej uwagi – olej lub smar musi docierać do bieżni przy każdym ustawieniu.

Czy łożyska 292xx i 293xx są wymienne?

Nie bezpośrednio – serie mają różne wymiary zewnętrzne przy tym samym otworze. Seria 293xx jest szersza i ma wyższą nośność osiową niż 292xx przy tym samym otworze. Wymiana 292xx na 293xx wymaga modyfikacji gniazda w obudowie – zwiększonej głębokości kieszeni na łożysko. Przed zamianą serii sprawdź wymiary D i H (wysokość) w katalogu i porównaj z dostępną przestrzenią.

Jak smarować łożyska baryłkowe wzdłużne w prasach?

Olej przekładniowy ISO VG 150–320 EP przy smarowaniu kroplowym lub zanurzeniowym – łożysko pracuje zanurzone w oleju w szczelnej obudowie. Przy smarowaniu smarem: smar litowy EP NLGI 2–3 nakładany bezpośrednio na bieżnie i wałeczki przed montażem, dosmarowywany przez smarowniczkę w obudowie. Interwał dosmarowywania smarem zależy od obciążenia i temperatury – przy prasach pracujących przy dużych siłach typowo co kilkaset uderzeń lub co kilkanaście godzin pracy.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska baryłkowe wzdłużne (oporowe, seria 292xx, 293xx, 294xx) produkowane przez SKF, FAG i NSK są wymienne przy identycznym oznaczeniu. Przenoszą wyłącznie siły osiowe – przy wymianie sprawdź typ (jednostronne lub dwustronne) i kierunek siły osiowej. Montaż wymaga precyzyjnego ustawienia osiowego – stosuj podkładki dystansowe do regulacji luzu.
