Łożyska kulkowe wrzecionowe

Budowa i działanie

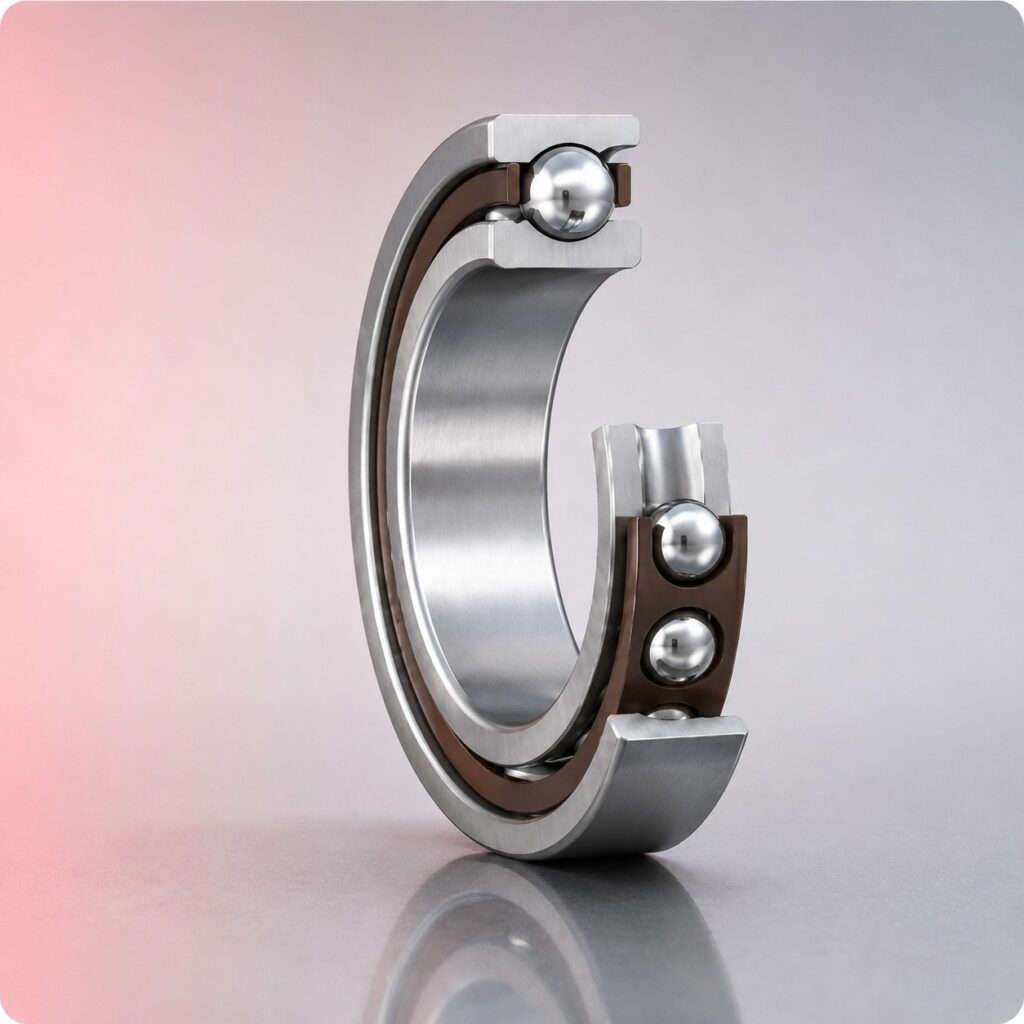

Łożyska kulkowe wrzecionowe to precyzyjne łożyska skośne zaprojektowane do pracy przy bardzo wysokich prędkościach obrotowych przy minimalnym biciu osiowym i promieniowym. Mały kąt kontaktu – wynoszący zazwyczaj 15° lub 25° – zapewnia niskie tarcie i wysoką prędkość graniczną. Dostępne są wykonania o podwyższonej dokładności, dobierane do wymaganej precyzji, prędkości i sztywności wrzeciona.

DAREX dostarcza łożyska wrzecionowe dla serwisów obrabiarek, producentów elektrowrzecion i zakładów utrzymania ruchu z Wrocławia, Dolnego Śląska i całej Polski — w pojedynczych sztukach na wymianę i w kompletnych zestawach do regeneracji wrzecion.

Wykonania i typoszeregi

Łożyska wrzecionowe występują m.in. w seriach 70, 72 i 719 oraz w wykonaniach o różnych kątach kontaktu, zależnie od producenta i konkretnej konstrukcji. Wykonanie stalowe (standardowe) i HC (hybrydowe) z kulkami ceramicznymi z azotku krzemu Si₃N₄. Kulki ceramiczne są o około 40% lżejsze od stalowych — przy wysokich obrotach ograniczenie sił odśrodkowych przekłada się na niższe tarcie toczne i mniejsze nagrzewanie. Łożyska hybrydowe z kulkami ceramicznymi stosuje się szczególnie w wysokoobrotowych wrzecionach, gdzie ograniczenie sił odśrodkowych, temperatury i tarcia ma istotne znaczenie — konkretna dopuszczalna prędkość zależy od konstrukcji łożyska i warunków smarowania.

Dostępne w wersjach do smarowania smarem stałym (uszczelnione lub z uszczelnieniem bezdotykowym) oraz w wersjach otwartych do smarowania olejowego (olej natryskowy lub mgłowy) do najwyższych prędkości.

Najpopularniejsze oznaczenia

Schaeffler/FAG — seria B7 (kąt 15°/25°): B7005, B7006, B7007, B7008, B7009, B7010, B7012, B7014, B7016, B7018, B7020

Schaeffler/FAG — seria HC (hybrydowe): HCB7005, HCB7006, HCB7007, HCB7008, HCB7009, HCB7010, HCB7012, HCB7014

Przy regeneracji wrzeciona podaj pełne oznaczenie z istniejącego łożyska lub model wrzeciona — dobierzemy kompletny zestaw.

Jak dobrać

Przy doborze łożyska wrzecionowego należy uwzględnić parametr prędkościowy n·dm, będący iloczynem prędkości obrotowej i średniej średnicy łożyska. Dopuszczalny parametr n·dm zależy od konstrukcji łożyska, koszyka, materiału kulek, preloadu i sposobu smarowania. W zależności od wymaganej sztywności i obciążenia łożyska wrzecionowe mogą być stosowane pojedynczo lub w zestawach 2-, 3- i 4-łożyskowych w układach DB, DF, DT i kombinowanych. Zestaw powinien być montowany zgodnie z klasą preloadu i wymaganiami producenta — sposób uzyskania właściwego napięcia zależy od konstrukcji łożyska i węzła. Klientów z Wrocławia i okolic zapraszamy do doradztwa technicznego.

Zastosowanie

Wrzeciona obrabiarek CNC – centrów frezarskich, tokarek i szlifierek. Elektrowrzeciona do frezowania z bezpośrednim napędem silnikowym przy wysokich prędkościach. Głowice szlifierskie i wrzeciona szlifierek do otworów i płaszczyzn. Urządzenia precyzyjne, maszyny pomiarowe i sprzęt laboratoryjny wymagający minimalnego bicia i wysokiej powtarzalności. Serwisy obrabiarek z terenu Wrocławia i Dolnego Śląska najczęściej zamawiają zestawy do regeneracji wrzecion frezarskich i szlifierskich.

Najczęściej zadawane pytania

Jaka jest różnica między klasą P4 a P2?

Łożyska wrzecionowe dostępne są w wykonaniach o różnej klasie dokładności — m.in. P4, P4S i P2. Wyższa klasa oznacza ściślejsze tolerancje wymiarowe i geometryczne, co przekłada się na mniejsze bicie wrzeciona i wyższą powtarzalność. Klasa P4S to dodatkowe wykonanie o podwyższonej dokładności oferowane przez niektórych producentów, np. FAG/Schaeffler — oznaczenie i charakterystyka zależą od producenta. Właściwą klasę należy dobrać do wymagań konkretnego wrzeciona i aplikacji.

Kiedy wybrać wykonanie HC z kulkami ceramicznymi?

Wykonanie HC (hybrydowe) stosuje się szczególnie w wysokoobrotowych wrzecionach, gdzie ograniczenie sił odśrodkowych, nagrzewania i tarcia jest priorytetem. Kulki Si₃N₄ są o około 40% lżejsze od stalowych — przy wysokich obrotach siły odśrodkowe kulek stalowych dociskają je do bieżni zewnętrznej i generują ciepło, kulki ceramiczne tego efektu praktycznie nie wykazują. Decyzja o zastosowaniu HC powinna uwzględniać n·dm, preload, sposób smarowania i wymagany okres trwałości — nie tylko samą prędkość obrotową.

Czy można mieszać łożyska stalowe i HC w jednym wrzecionie?

Nie należy łączyć różnych wykonań bez potwierdzenia kompatybilności przez producenta, ponieważ różnice konstrukcyjne i termiczne mogą wpływać na preload, prędkość i zachowanie całego zestawu. Przy wymianie fabrycznie dobranego zestawu należy stosować konfigurację zgodną z dokumentacją producenta — w praktyce zalecana jest wymiana kompletnego zestawu łożysk tego samego wykonania i tej samej klasy dokładności.

Jak prawidłowo smarować łożyska wrzecionowe?

Łożyska wrzecionowe mogą być smarowane smarem lub olejem, zależnie od wykonania i warunków pracy. Do smarowania smarem stosuje się dedykowane smary wrzecionowe, np. FAG Arcanol SPEED 2 lub odpowiedniki o podobnych parametrach — nie stosuj smarów ogólnego przeznaczenia NLGI 2, które są zbyt lepkie przy wysokich prędkościach. Przy smarowaniu olejowym stosuje się olej w systemie natryskowym lub mgłowym — ilość oleju musi być precyzyjnie dawkowana zgodnie z zaleceniami producenta. Nie mieszaj olejów i smarów w tym samym węźle.

Czy DAREX oferuje łożyska wrzecionowe do regeneracji wrzecion?

Tak. Dobieramy zestawy łożysk wrzecionowych na podstawie oznaczenia łożyska, danych wrzeciona lub jego dokumentacji — dla wrzecion Fanuc, Siemens, GMN, Fischer, Step-Tec i innych producentów. Podaj markę i model wrzeciona lub pełne oznaczenie łożyska z tabliczki maszyny, a dobierzemy kompletny zestaw w odpowiedniej klasie dokładności, wykonaniu i napięciu wstępnym. Obsługujemy serwisy obrabiarek z Wrocławia, Dolnego Śląska i całej Polski.

Gdzie we Wrocławiu kupię łożyska wrzecionowe?

DAREX przy ul. Sołtysowickiej 5a we Wrocławiu obsługuje serwisy obrabiarek i producentów elektrowrzecion w zakresie łożysk precyzyjnych do wrzecion. Dostępność konkretnych oznaczeń i klas dokładności potwierdzamy na bieżąco — skontaktuj się z nami podając oznaczenie lub model wrzeciona. Klientów z Dolnego Śląska i całej Polski obsługujemy wysyłkowo.

Dobór i dostawa

Potrzebujesz łożysk wrzecionowych do regeneracji lub nowego projektu? Obsługujemy serwisy obrabiarek, producentów elektrowrzecion i zakłady utrzymania ruchu z Wrocławia, Dolnego Śląska i całej Polski — podaj model wrzeciona lub oznaczenie łożyska, a dobierzemy kompletny zestaw. Zapraszamy do odbioru osobistego we Wrocławiu lub zamawiaj wysyłkowo. Zapytaj o dostępność i cenę → albo zadzwoń: +48 71 329 50 79.

Łożyska wrzecionowe (seria HQ, B, HC, 70xx z sufiksem E/C/P) produkowane przez SKF, FAG i NSK są wymienne przy identycznym oznaczeniu i klasie dokładności. Klasy dokładności P4 i P2 są kluczowe – nie zastępuj łożyska P4 standardowym P0 bez weryfikacji dopuszczalnego bicia i temperatury pracy wrzeciona.
