Łożyska baryłkowe jednorzędowe

Budowa i działanie

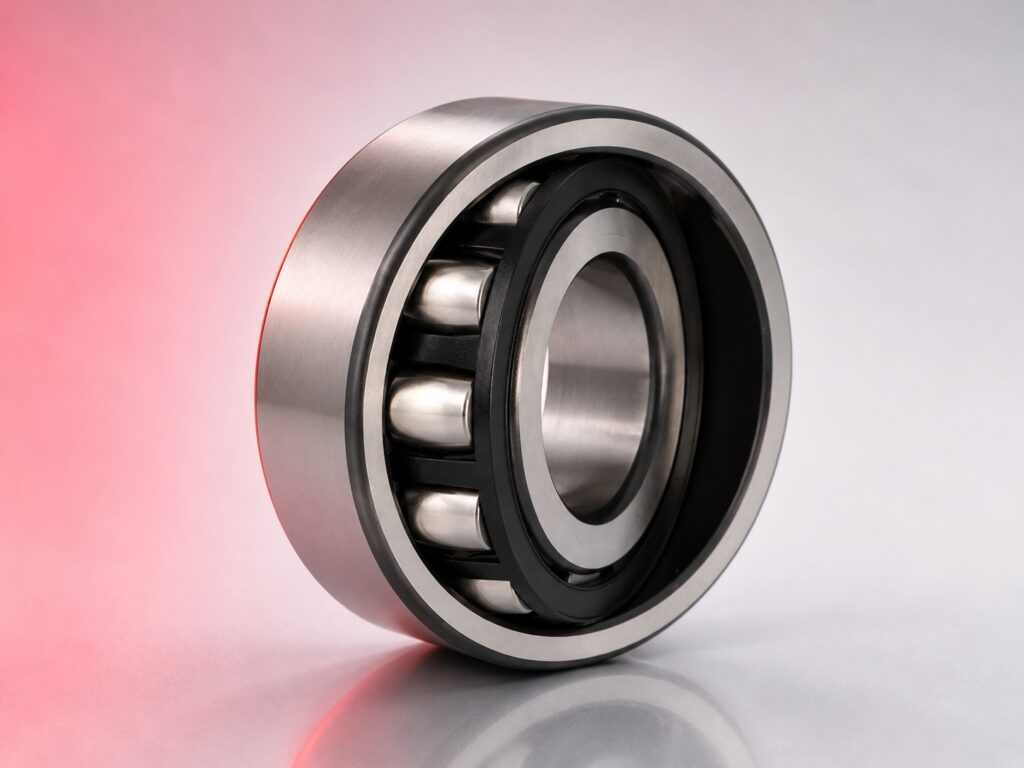

Łożysko baryłkowe jednorzędowe ma jeden rząd baryłkowatych wałeczków toczących się po sferycznej bieżni pierścienia zewnętrznego i bieżni pierścienia wewnętrznego. Sferyczna bieżnia zewnętrzna zapewnia samonastawność przy odchyłkach kątowych osi wału. Jednorzędowa budowa daje niższą nośność i mniejszą szerokość niż dwurzędowa przy tej samej średnicy zewnętrznej, co pozwala stosować go w węzłach o ograniczonej przestrzeni osiowej.

Serie i wykonania

Typoszereg 202xx, 203xx obejmuje otwory od 15 do 80 mm. Wykonania z otworem walcowym do standardowego pasowania na wale oraz z otworem stożkowym K do montażu na tulei wciągającej. Nośność promieniowa jednorzędowego baryłkowego jest niższa niż dwurzędowego przy tych samych wymiarach zewnętrznych – stosuj dwurzędowe gdy wymagana nośność jest priorytetem.

Jak dobrać

Łożysko baryłkowe jednorzędowe stosuje się gdy wymagana jest samonastawność przy ograniczonej przestrzeni osiowej, nośność promieniowa jest umiarkowana i nie wymaga dwóch rzędów wałeczków. Przy wymaganiu wysokiej nośności przy tej samej odchyłce kątowej stosuj łożysko dwurzędowe. Podaj obciążenie, prędkość i oczekiwaną odchyłkę kątową.

Zastosowanie

Wały przenośników lekkich i średnich, napędy pomocnicze maszyn, wały z ugięciem przy umiarkowanych obciążeniach, maszyny rolnicze i budowlane niższych klas oraz węzły gdzie samonastawność jest wymagana ale nośność dwurzędowego baryłkowego jest nadmierna.

Najczęściej zadawane pytania

Kiedy wybrać baryłkowe jednorzędowe zamiast kulkowego wachliwego?

Łożysko baryłkowe jednorzędowe ma wyższą nośność promieniową niż kulkowe wachliwe przy tych samych wymiarach zewnętrznych dzięki kontaktowi liniowemu wałeczka z bieżnią zamiast punktowego kontaktu kulki. Przy obciążeniach promieniowych przekraczających możliwości kulkowego wachliwego i wymaganiu samonastawności stosuj baryłkowe jednorzędowe. Kulkowe wachliwe ma niższe tarcie i wyższą prędkość graniczną – do lekkich obciążeń przy wysokich obrotach jest lepszym wyborem.

Jaka jest maksymalna odchyłka kątowa łożyska baryłkowego jednorzędowego?

Odchyłka kątowa jednorzędowego baryłkowego jest zbliżona do dwurzędowego – do 2,5° zależnie od rozmiaru i producenta. Przy stałej pracy przy maksymalnym kącie trwałość obliczeniowa spada – traktuj wartość 2,5° jako absolutne maksimum dla sporadycznych odchyłek montażowych, nie jako stały kąt pracy.

Czy baryłkowe jednorzędowe przenosi siły osiowe?

Tak, w ograniczonym zakresie. Sferyczna bieżnia zewnętrzna i baryłkowy kształt wałeczka pozwalają przenosić siły osiowe w obu kierunkach – nośność osiowa wynosi typowo 15–25% nośności promieniowej dla danego rozmiaru. Przy wymaganiu wyższych sił osiowych stosuj łożysko baryłkowe wzdłużne lub łożyska skośne.

Czy można mieszać łożyska jednorzędowe i dwurzędowe na tym samym wale?

Tak – na jednym wale można stosować baryłkowe jednorzędowe na jednej podporze i dwurzędowe na drugiej, jeśli wymagania nośności różnią się między podporami. Ważne jest aby oba łożyska miały samonastawność (co jest spełnione przy baryłkowych) i aby sumaryczna nośność układu odpowiadała obciążeniom wału. Skontaktuj się z nami przy doborze układu mieszanego – sprawdzimy trwałość obliczeniową obu podpór.

Czy dostępne są łożyska baryłkowe jednorzędowe z uszczelnieniami?

Standardowe łożyska baryłkowe jednorzędowe są otwarte. Niektórzy producenci – SKF seria E i FAG – oferują wykonania z uszczelnieniami lub tarczami dla wybranych rozmiarów do zastosowań w zapylonym środowisku. Skontaktuj się z nami podając oznaczenie i wymagania środowiskowe – sprawdzimy dostępność wykonania uszczelnionego dla Twojego rozmiaru.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska baryłkowe jednorzędowe (seria 202xx, 203xx, 292xx) produkowane przez SKF, FAG i NSK są wymienne przy identycznym oznaczeniu. Przy wymianie zachowaj sposób montażu (tuleja H lub bezpośrednio) i rozmiar tulei wciągającej – nieprawidłowa tuleja zmienia wcisk pasowania i skraca żywotność łożyska.
