Siłowniki pneumatyczne

Budowa i działanie

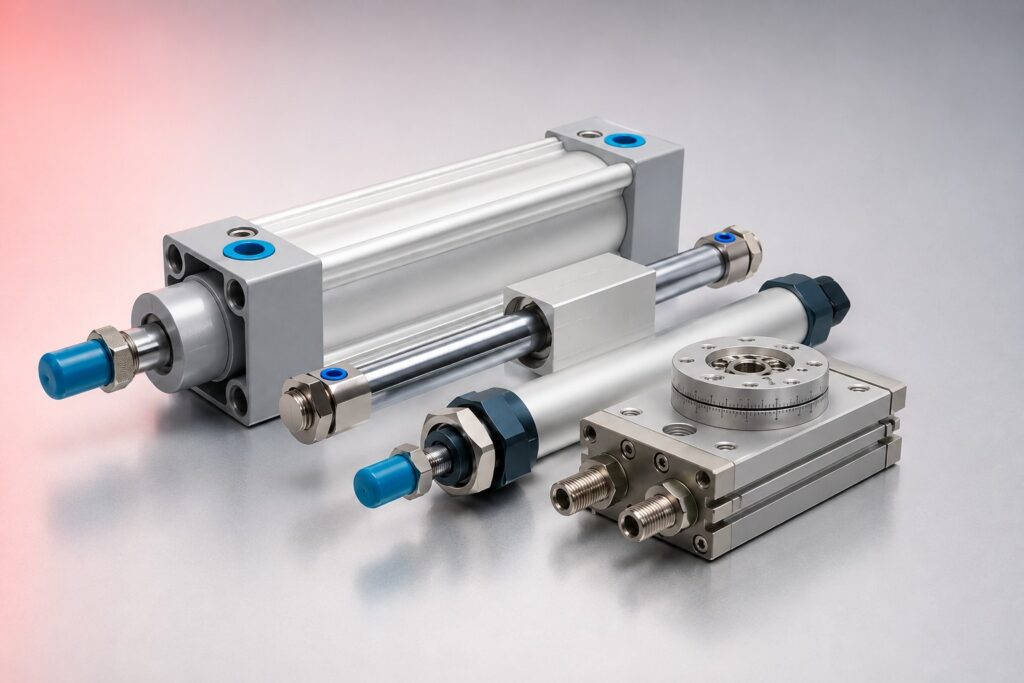

Siłownik pneumatyczny liniowy zamienia energię sprężonego powietrza na ruch liniowy tłoczyska. Sprężone powietrze doprowadzone do jednej komory tłoka wypycha tłok i tłoczysko – przy siłowniku dwustronnego działania powietrze na przemian doprowadzane jest do obu komór przez zawór rozdzielający, dając ruch tłoczyska w obu kierunkach z pełną siłą. Siłowniki SMC produkowane są w standardach ISO 6432 (okrągłe do Ø 25 mm) i ISO 15552 (profilowe od Ø 32 mm) zapewniających wymienność z komponentami innych producentów ISO.

Serie SMC w ofercie DAREX

CJ2 – kompaktowe siłowniki okrągłe ISO 6432, średnice Ø 6–25 mm, skoki 5–100 mm, gwint tłoczyska metryczny. CM2 – siłowniki okrągłe ISO 6432 z możliwością montażu czujnika pozycji, Ø 20–25 mm. C95 i CP95 – siłowniki profilowe ISO 15552, Ø 32–125 mm, skoki do 500 mm i dłuższe na zamówienie. Wszystkie serie dostępne z magnesem w tłoku do detekcji pozycji czujnikiem Reed/PNP/NPN. Wykonania standardowe ze stopem aluminium i tłoczysko nierdzewne.

Jak dobrać

Podaj wymaganą siłę (N) i ciśnienie robocze (bar) – obliczamy wymaganą średnicę tłoka. Podaj wymagany skok (mm) i typ działania (dwustronny lub jednostronny ze sprężyną powrotną). Sprawdź czy siłownik ma mieć magnes do czujnika pozycji. Przy wymianie podaj oznaczenie SMC z tabliczki na siłowniku.

Zastosowanie

Napędy liniowe maszyn pakujących i etykietujących, chwytaki i manipulatory w robotach przemysłowych, sterowanie klapami i zaworami, dociskarki i prasy pneumatyczne, pozycjonowanie i zatrzymywanie detali na przenośnikach, sterowanie bramkami i sorterami na liniach produkcyjnych.

Najczęściej zadawane pytania

Jak obliczyć siłę siłownika pneumatycznego?

Siła teoretyczna siłownika F = p × π × d² / 4, gdzie p to ciśnienie w Pa, d to średnica tłoka w m. Przy ciśnieniu 6 barów (600 000 Pa): siłownik Ø 20 mm daje F = 600 000 × π × 0,02² / 4 ≈ 188 N. Uwzględnij tarcie uszczelnień (odejmij 10–15% od siły teoretycznej) i współczynnik bezpieczeństwa 1,5–2. Dla siłownika wysuwanego z gwintem tłoczyska siła jest nieco niższa bo tłoczysko zajmuje część powierzchni tłoka od strony wysuwanej.

Czy siłownik SMC wymaga smarowania w eksploatacji?

Siłowniki SMC serii CJ2, CM2 i C95 w standardowym wykonaniu są bezsmarownicze – uszczelnienia tłoka wstępnie nasmarowane smarem NBR lub PTFE nie wymagają dodatkowego smarowania olejem z smarownicy FRL. Podanie oleju do bezsmarowniczego siłownika wypłukuje fabryczny smar i skraca żywotność uszczelnień. Siłowniki wymagające smarowania (starsze serie) oznaczone są odpowiednim symbolem w dokumentacji – przy wątpliwościach sprawdź kartę katalogową SMC dla swojej serii.

Jaki skok siłownika wybrać?

Skok musi być równy lub większy od wymaganego przemieszczenia elementu napędzanego. Uwzględnij luz montażowy i tolerancje pozycjonowania – skok o 5–10 mm dłuższy od minimalnego wymaganego daje pewność osiągnięcia pozycji końcowej przy zmiennych warunkach. Przy długich skokach (powyżej 300 mm) sprawdź dopuszczalne boczne obciążenie tłoczyska – przy długim tłoczysku i bocznych siłach stosuj siłownik z prowadnicą lub dodaj zewnętrzną prowadnicę liniową.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
