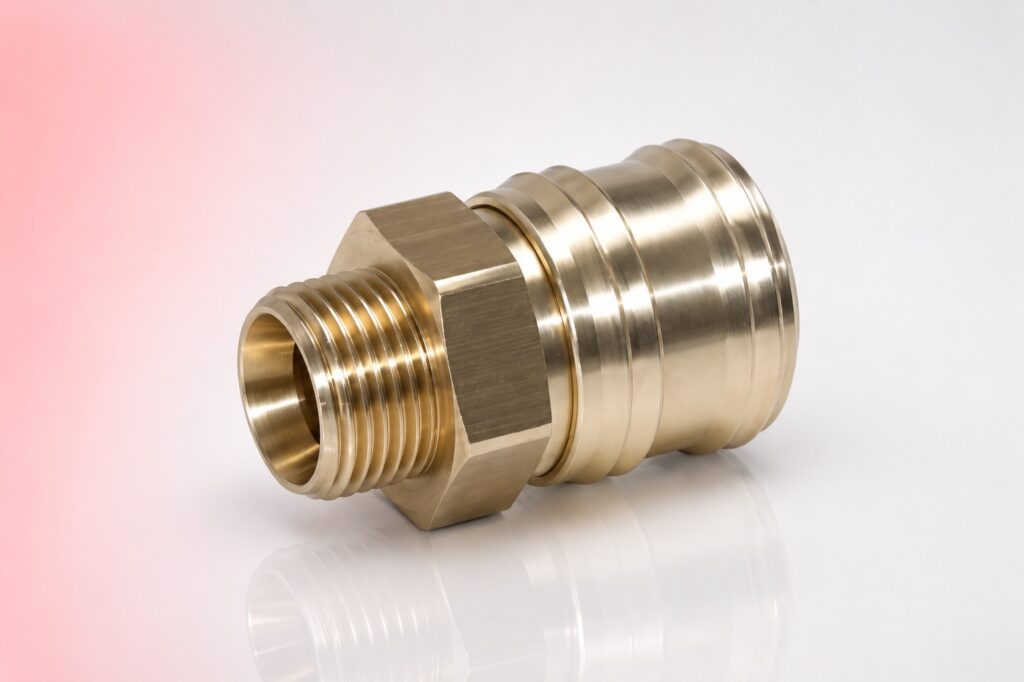

Szybkozłącza pneumatyczne NW5 i NW7,2 z mosiądzu lub stali nierdzewnej
Szybkozłącza pneumatyczne NW5 i NW7,2 z mosiądzu i stali nierdzewnej do szybkiego podłączania narzędzi i urządzeń pneumatycznych. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Dostępne rozmiary | NW2,7 | NW5 | NW7,2 (najpopularniejszy) | NW10 | NW13 | NW16 | NW19 |
|---|---|
| Maks. ciśnienie rob. | do 35 bar (NW5, NW7,2, NW10) | do 16 bar (wersje z tworzyw) |
| Temperatura pracy | −20°C do +100°C (mosiądz, NBR) | do +200°C (stal nierdzewna, Perbunan) |
| Przepływ — NW5 | 250–600 l/min przy 6 bar |
| Przepływ — NW7,2 | 1000–1500 l/min przy 6 bar |
| Materiały standard | Mosiądz | Mosiądz niklowany | Stal nierdzewna 1.4404 | Polipropylen |
| Uszczelnienia | NBR (−20/+100°C) | Perbunan | FKM (Viton) do mediów agresywnych |
| Typy odcięcia | Jednostronne (standard) | Obustronne BA | Bezpieczne (2-etapowe) |
| Gwinty | G1/8", G1/4", G3/8", G1/2" (BSP) | NPT 1/8", 1/4" (do wersji calowych) |
| Norma motoryzacyjna | DIN 74254 (do 10 bar, układy hamulcowe naczep i przyczep) |
Opis
Budowa i działanie
Szybkozłącza pneumatyczne (quick couplings) umożliwiają szybkie podłączanie i odłączanie węży i narzędzi pneumatycznych pod ciśnieniem – bez konieczności zamykania dopływu sprężonego powietrza. Złącze składa się z gniazda (mufy) montowanego na instalacji lub narzędziu i wtyczki (nypla) montowanej na węże lub narzędziu. Przy podłączaniu wtyczka wciskana jest do gniazda aż do kliknięcia – zawór w gnieździe otwiera się automatycznie. Przy odłączaniu tuleja gniazda jest cofana i wtyczka wyciągana – zawór zamyka się automatycznie zatrzymując wypływ powietrza.
NW5 i NW7,2 – rozmiary i materiały
NW5 (nominalna szerokość 5 mm) – mniejszy rozmiar do narzędzi ręcznych i instalacji o niskim przepływie. Maksymalny przepływ około 200–400 Nl/min przy 6 barach. Stosowany do małych narzędzi pneumatycznych: wkrętarki, dmuchawy, drobne urządzenia. NW7,2 (nominalna szerokość 7,2 mm) – standardowy rozmiar przemysłowy do większości narzędzi ręcznych: klucze udarowe, szlifierki kątowe, pistolety lakiernicze. Przepływ do 600–900 Nl/min przy 6 barach. Mosiądz niklowany – standard, odporny na korozję atmosferyczną. Stal nierdzewna AISI 316 – do środowisk korozyjnych, przemysłu spożywczego i myjni ciśnieniowych.
Jak dobrać
Podaj rozmiar (NW5 lub NW7,2), typ (gniazdo lub wtyczka), gwint przyłączeniowy (G1/4, G3/8, G1/2) i materiał (mosiądz lub nierdzewna). Przy wymianie zmierz istniejące złącze i sprawdź czy pasuje do drugiego elementu połączenia – NW5 i NW7,2 nie są ze sobą kompatybilne.
Zastosowanie
Podłączanie pneumatycznych narzędzi ręcznych do instalacji sprężonego powietrza w warsztatach i na halach produkcyjnych, szybka wymiana narzędzi na stanowiskach produkcyjnych, podłączanie pistoletów do malowania i czyszczenia, instalacje testowe wymagające częstego podłączania i odłączania elementów, myjnie ciśnieniowe i środowiska mokre (wykonanie nierdzewne).
Najczęściej zadawane pytania
Czy szybkozłącza NW5 i NW7,2 różnych producentów są ze sobą kompatybilne?
Szybkozłącza NW5 i NW7,2 są znormalizowane – wszystkie złącza NW5 różnych producentów pasują do siebie nawzajem, podobnie NW7,2. Przy zakupie złącz uzupełniających do istniejącej instalacji zawsze podaj rozmiar NW (nie markę) – rozmiar decyduje o kompatybilności. Złącza NW5 i NW7,2 nie są ze sobą kompatybilne – wtyczka NW5 nie pasuje do gniazda NW7,2.
Dlaczego szybkozłącze przecieka po odłączeniu narzędzia?
Przeciek po odłączeniu wtyczki wskazuje na zużyty lub uszkodzony zawór kulkowy lub uszczelnienie O-ring w gnieździe. Przy zużytym gnieździe wymień całe gniazdo – naprawa uszczelnienia jest rzadko opłacalna przy niskim koszcie złącza. Przeciek przy podłączonej wtyczce wskazuje na zużyte uszczelnienie między gniazdem a wtyczką – wymień gniazdo lub wtyczkę. Przy wyborze złącz do intensywnej pracy stosuj złącza SMC lub innych markowych producentów – tańsze zamienniki mają krótszą żywotność zaworów i uszczelnień.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
