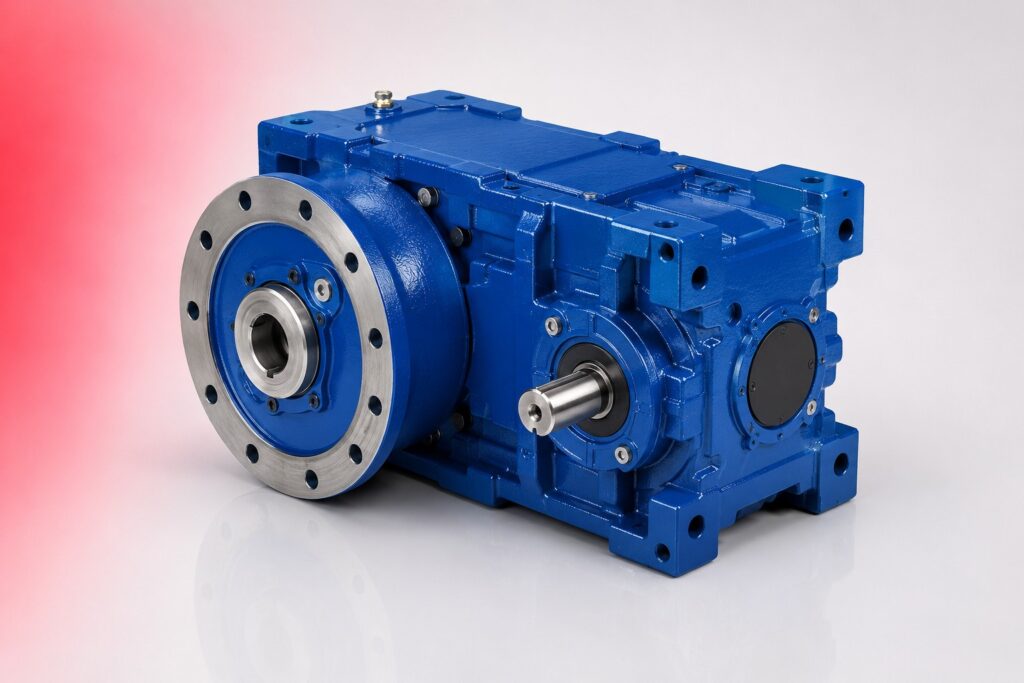

Przekładnie z łożyskiem oporowym
Przekładnie z łożyskiem oporowym – przenoszenie dużych sił osiowych przy jednoczesnej redukcji prędkości. Do napędów pionowych i mieszalników. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Łożysko oporowe | Wbudowane w obudowę przekładni — przejmuje siły osiowe od wału wyjściowego |
|---|---|
| Zastosowanie | Mieszadła pionowe, reaktory, fermentatory, walce pionowe, przetaczarki |
| Siła osiowa | Do kilkudziesięciu kN (zależnie od wielkości i modelu) |
| Montaż | Zazwyczaj pionowy — przekładnia na wierzchu zbiornika, wał wyjściowy skierowany w dół |
| Specyfikacja | Wymagane podanie siły osiowej i promieniowej na wale wyjściowym przy doborze |
| Uszczelnienie wału | Uszczelnienie mechaniczne lub dławik — do wyboru przy zamówieniu |
Opis
Budowa i zastosowanie
Przekładnie z łożyskiem oporowym (thrust bearing gearbox) to specjalne reduktory wyposażone w wbudowane łożysko oporowe (wzdłużne) zdolne do przenoszenia dużej siły osiowej od masy napędzanego urządzenia umieszczonego na wale wyjściowym przekładni. Standardowe przekładnie walcowe i ślimakowe nie są projektowane do przenoszenia dużych sił osiowych (masa mieszadła zawieszonego na wale wyjściowym przekładni montowanej na wierzchu zbiornika) – wymagana jest specjalna konstrukcja z dużym łożyskiem oporowym zintegrowanym w obudowie przekładni.
Zastosowanie
Mieszalniki zbiornikowe z pionowym wałem mieszadła zawieszonego na wale wyjściowym przekładni. Pompy pionowe z silnikiem i przekładnią u góry i wirnikiem zanurzonym w medium poniżej. Wentylatory wieżowe do chłodnic przemysłowych z pionowym wałem. Reaktory i fermentatory przemysłowe z pionowymi mieszadłami o dużej masie. Pługi nożowe i mieszadła cementowe przy dużych masach elementów roboczych.
Najczęściej zadawane pytania
Jak obliczyć wymaganą nośność łożyska oporowego?
Siła osiowa na łożysko oporowe = masa wału mieszadła + masa mieszadła + (siła hydrauliczna od mieszanego medium przy pionowym mieszadle) × współczynnik bezpieczeństwa 1,5–2,0. Przy wale o masie 50 kg i mieszadle 80 kg siła osiowa wynosi co najmniej (50+80) × 9,81 × 2,0 = 2 550 N. Skonsultuj obliczenia z nami – dobieramy przekładnię z odpowiednim łożyskiem oporowym SKF lub FAG.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
Zamienniki i odpowiedniki
Przekładnie z łożyskiem oporowym to wyspecjalizowane produkty – przy wymianie zawsze weryfikuj nośność osiową łożyska oporowego i masę napędzanego urządzenia. Podaj dane istniejącej przekładni i parametry mieszadła lub pompy – dobierzemy właściwy zamiennik.
Do czego pasuje
| Mieszalniki zbiornikowe | Pionowe mieszadła o dużej masie zawieszone na wale wyjściowym przekładni |
| Pompy pionowe | Pompy z silnikiem u góry i wirnikiem zanurzonym – masa wirnika i wału na łożysku oporowym |
| Wentylatory wieżowe | Chłodnice wieżowe z pionowym wentylatorem napędzanym z przekładnią z łożyskiem oporowym |
| Reaktory przemysłowe | Fermentatory i reaktory chemiczne z pionowymi mieszadłami przy dużych masach |
