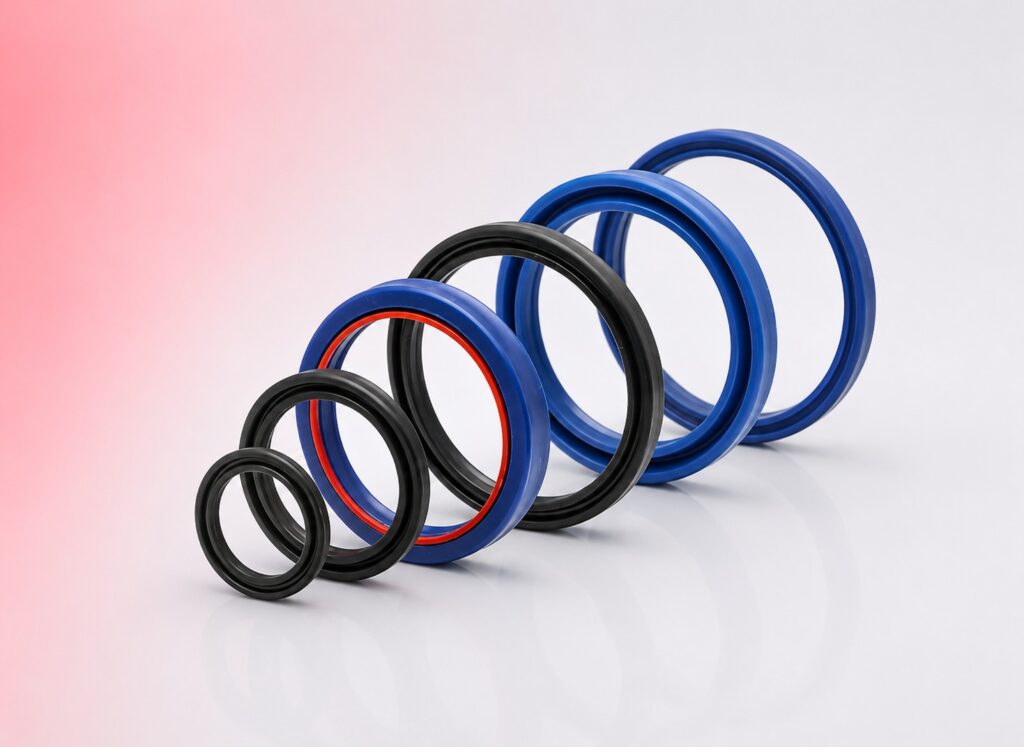

Uszczelnienia pneumatyczne
Uszczelnienia pneumatyczne – tłokowe, tłoczyskowe, zgarniające i amortyzujące do cylindrów pneumatycznych. PU, PTFE, NBR. Trelleborg, Parker. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Typy uszczelnień | Uszczelnienia tłoka, tłoczyska, pierścienie zgarniające, profile do cylindrów taśmowych |
|---|---|
| Ciśnienie robocze | Do 1,6 MPa (standardowe cylindry pneumatyczne) |
| Materiały | NBR, PU (poliuretan), PTFE |
| Temp. pracy NBR | Od -30°C do +100°C |
| Temp. pracy PU | Od -30°C do +80°C |
| Temp. pracy PTFE | Do +200°C |
| Producenci | Dichtomatik, Freudenberg/Simrit (Merkel) |
| Zastosowania | Cylindry pneumatyczne, siłowniki, cylindry taśmowe, cylindry szczelinowe |
Opis
Budowa i zasada działania
Uszczelnienia pneumatyczne uszczelniają cylindry pneumatyczne i siłowniki pracujące ze sprężonym powietrzem lub gazem. W odróżnieniu od uszczelnień hydraulicznych pracują przy niższych ciśnieniach (zazwyczaj do 10–16 bar), ale wymagają minimalnego tarcia i precyzji wymiarowej. Kluczowe wymagania to: niska siła tarcia (dla szybkich i dokładnych ruchów), odporność na ścieranie i trwałość przy wysokiej częstotliwości cykli.
Typy uszczelnień pneumatycznych
- Uszczelnienia tłokowe (piston seals) – jednostronnego działania (APDS) i dwustronnego działania (APDE) – uszczelniają tłok w cylindrze, umożliwiając budowanie ciśnienia roboczego po obu stronach tłoka
- Uszczelnienia tłoczyskowe (rod seals) – uszczelniają tłoczysko w dławnicy cylindra, zapobiegając wyciekom sprężonego powietrza na zewnątrz
- Pierścienie zgarniające (wiper seals) – zgarniają zanieczyszczenia z tłoczyska przy jego wsuwaniu, chroniąc uszczelnienia robocze przed abrazją. Typ AWSW do rowków otwartych, AWNS jako zestaw uszczelka/zgarniacz
- Uszczelnienia amortyzujące (AICM) – zapewniają amortyzację przy końcu suwu w cylindrach pneumatycznych, eliminując konieczność stosowania zaworów zwrotnych
- Pierścienie prowadzące – prowadzą tłok i tłoczysko, absorbują siły poprzeczne i zapobiegają kontaktowi metal-metal
Materiały
Poliuretan (Zurcon PU) – standardowy materiał do uszczelnień pneumatycznych, wysoka odporność na ścieranie, niski współczynnik tarcia, optymalne właściwości elastyczne. PTFE i kompozyty (Turcon) – minimalne tarcie do precyzyjnych aplikacji o wysokiej częstotliwości cykli. NBR – do uszczelnień statycznych i mniej wymagających aplikacji.
Jak dobrać
Dobór uszczelnienia pneumatycznego wymaga: średnicy tłoka lub tłoczyska, głębokości i szerokości rowka, maksymalnego ciśnienia, prędkości posuwu i temperatury medium. Prześlij wymiary rowka lub oznaczenie cylindra – dobierzemy kompletny zestaw uszczelnień.
Zastosowanie
Cylindry pneumatyczne standardowe i elektromagnetyczne, siłowniki liniowe, zawory pneumatyczne, automaty pakujące, linie montażowe, maszyny spożywcze i farmaceutyczne oraz wszystkie urządzenia zasilane sprężonym powietrzem.
