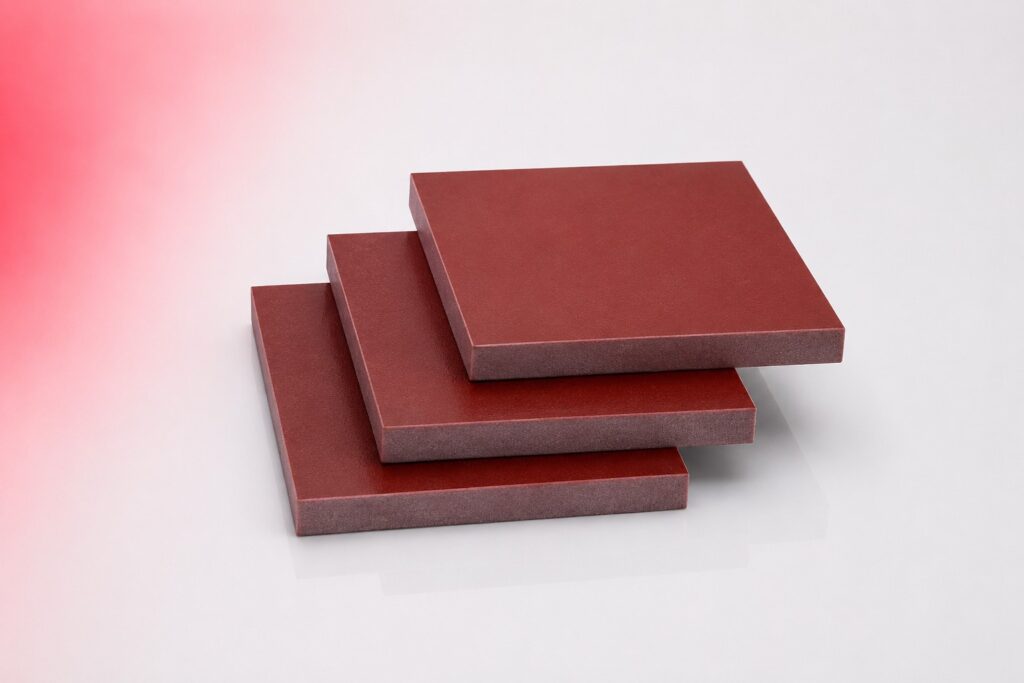

Tekstolit (TCF)

Budowa i właściwości tekstolitu

Tekstolit (TCF – Textile reinforced phenolic Composite) to laminat warstwowy złożony z tkaniny bawełnianej lub szklanej impregnowanej żywicą fenolowo-formaldehydową (bakelit) i sprasowanej pod wysokim ciśnieniem i temperaturą. Tkanina bawełniana wzmacnia żywicę fenolową zwiększając udarność i ułatwiając obróbkę mechaniczną – tekstolit daje się łatwo piłować, wiercić i tokarzyć standardowymi narzędziami. Doskonałe właściwości elektryczne: wysoka rezystywność powierzchniowa i objętościowa, odporność na napięcie przebicia. Wytrzymałość mechaniczna wyższa niż czystych tworzyw termoplastycznych przy obciążeniach zginających i ściskających. Temperatura pracy do 120°C ciągłej.

Rodzaje laminatów i normy

Tekstolit bawełniany (CTF według IEC 60893): Typ HGW 2082 (dawniej Hp, standardowy elektrotechniczny), HGW 2372 (Hgw – do aparatury wysokiego napięcia). Laminat szklano-epoksydowy FR4 – wyższe właściwości elektryczne i mechaniczne, wyższa temperatura pracy do 130°C, standard w elektronice przemysłowej. Laminat szklano-poliestrowy: tańszy zamiennik FR4 do mniej wymagających aplikacji. Getinax – laminat papierowo-fenolowy (tańszy niż tekstolit, niższe właściwości mechaniczne, do 70°C).

Zastosowanie

Panele izolacyjne w rozdzielnicach i szafach elektrycznych. Podstawy i podpory dla transformatorów, cewek i elementów elektrycznych. Separatory i przekładki w akumulatorach i kondensatorach. Elementy mechaniczne w środowiskach elektromagnetycznych gdzie metal nie może być stosowany. Matryce i tłoczniki do gięcia blach – tekstolit elastyczny jako narzędzie tłoczące. Tuleje i prowadnice w przekształtnikach elektrycznych gdzie wymagana jest izolacja od obudowy.

Najczęściej zadawane pytania

Jaka jest różnica między tekstolitem a FR4?

Tekstolit (CTF, bawełniany) – wzmocnienie tkanina bawełniana + żywica fenolowa. Tańszy, łatwiejszy w obróbce (nie ściera narzędzi jak szkło), niższe właściwości elektryczne (niższa rezystancja izolacji przy wilgoci). FR4 – wzmocnienie tkanina szklana + żywica epoksydowa. Wyższe właściwości elektryczne (wyższa rezystancja izolacji), wyższa temperatura pracy (130°C), wyższy moduł mechaniczny, droższy i trudniejszy w obróbce (włókno szklane ściera narzędzia). Do zastosowań elektrotechnicznych przy wymaganiu odporności na wilgoć i wysokiej izolacji – FR4. Do standardowych paneli izolacyjnych i elementów mechanicznych przy niższym budżecie – tekstolit bawełniany.

Jak obrabiać tekstolit bez szkodliwego pyłu?

Obróbka tekstolitu bawełnianego jest bezpieczna – pył bawełniano-fenolowy nie jest sklasyfikowany jako rakotwórczy w normalnych stężeniach, ale zalecana jest wentylacja i maska P2. FR4 ze szklanym wzmocnieniem: pył szkłany jest drażniący dla dróg oddechowych i skóry – obróbkę FR4 wykonuj zawsze ze skutecznym odciągiem i maską P3. Chłodź narzędzia przy wierceniu FR4 sprężonym powietrzem. Do frezowania FR4 – frezarki z odciągiem pyłu. Stosuj narzędzia węglikowe przy FR4 – stalowe narzędzia zużywają się szybko od włókien szklanych.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Tekstolit HGW 2082 różnych producentów jest wymienne przy identycznej normie IEC 60893. FR4 różnych producentów jest wymienne przy identycznej klasie ognioodporności (94V-0). Przy wymianie tekstolitu na Getinax (papierowo-fenolowy) – niższe właściwości elektryczne i mechaniczne – weryfikuj wymagania aplikacji.
