Złączki wtykowe push-in Festo QS / SMC KQ2
Złączki wtykowe push-in Festo QS i SMC KQ2 do szybkiego połączenia węży pneumatycznych bez narzędzi. Proste, niezawodne, szczelne. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Seria Festo | QS (standard PA/PUR) | QSM (miniaturowe, od M3) | NPQP (kompaktowe) |
|---|---|
| Seria SMC | KQ2 (standard) | KQB2 (6-kątne) | KGS (stal nierdzewna) | KRH (ognioodporne) | LQ (fluoropolimer) |
| Zakres średnic przewodów | Ø3 / 4 / 6 / 8 / 10 / 12 / 16 mm (zewnętrzna, kalibrowana PA/PUR) |
| Gwinty przyłączeniowe | M3, M5, G1/8", G1/4", G3/8", G1/2" (gwint zewnętrzny lub wewnętrzny) |
| Ciśnienie robocze — Festo QS | −0,95 do 14 bar | stale do 6 bar w zakresie −10/+80°C |
| Ciśnienie robocze — SMC KQ2 | −100 kPa do +1 MPa (10 bar) |
| Temperatura pracy | −10°C do +80°C (PBT/PA) | do +150°C (stal nierdzewna) |
| Typy złączek | −10°C do +80°C (PBT/PA) | do +150°C (stal nierdzewna) |
| Materiały standard | Korpus: PA/PBT lub mosiądz niklowany | Uszczelnienie: NBR | Pierścień: stal |
| Wykonania specjalne | Stal nierdzewna 1.4404 | Ognioodporne | Fluoropolimer (LQ) | Miniaturowe (QSM/M3) |
Opis
Budowa i działanie

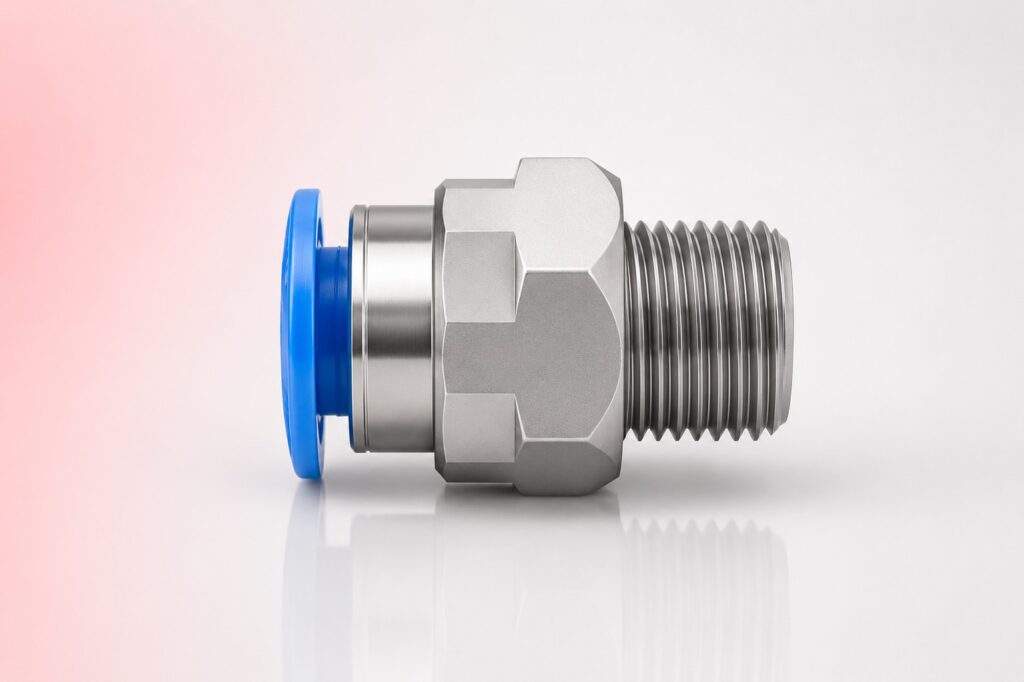

Złączki wtykowe push-in (wtykowe, szybkozłączne) to elementy łączące węże pneumatyczne z zaworami, siłownikami i innymi komponentami bez narzędzi – wąż wciskany jest jednym ruchem do oporu i blokowany przez pierścień chwytający z zębami. Zwolnienie węża przez naciśnięcie niebieskiego pierścienia zwalniającego i wyciągnięcie węża. Czas montażu złączki push-in wynosi kilka sekund wobec kilkudziesięciu sekund przy złączce z nakrętką zaciskową. Festo QS i SMC KQ2 to dwie najpopularniejsze serie złączek push-in stosowane w automatyce przemysłowej.
Typy złączek
Proste (straight) – do połączenia węża z gwintem przyłączeniowym w jednej linii. Kątowe 90° – do zmiany kierunku węża przy ograniczonej przestrzeni. Trójnikowe T – rozgałęzienie jednego kanału na dwa. Czwórnikowe Y i krzyżowe X – wielokrotne rozgałęzienia. Złączki wąż-wąż (tube-to-tube) – bezpośrednie połączenie dwóch węży bez elementu gwintowanego. Rozmiary gwintu: M5, G1/8, G1/4, G3/8, G1/2. Rozmiary węża: Ø 4, 6, 8, 10, 12 mm. Mosiądz niklowany (standard) i stal nierdzewna do środowisk korozyjnych i przemysłu spożywczego.
Jak dobrać
Podaj zewnętrzną średnicę węża (Ø 4, 6, 8, 10 lub 12 mm), gwint przyłącza komponentu (M5, G1/8, G1/4 itd.) i typ złączki (prosta, kątowa, trójnikowa). Przy wymianie podaj oznaczenie Festo QS lub SMC KQ2 z istniejącej złączki – oznaczenie zawiera rozmiar węża i gwint. Złączki QS i KQ2 tej samej średnicy węża i gwintu są wymienne.
Zastosowanie
Połączenia węży pneumatycznych z zaworami, siłownikami i jednostkami FRL we wszystkich maszynach automatyki przemysłowej, szybkie montaże i demontaże przy serwisie maszyn, okablowanie pneumatyczne linii produkcyjnych, łączenie węży przy ograniczonej przestrzeni (złączki kątowe), rozgałęzianie jednego kanału powietrznego do kilku odbiorców (trójniki).
Najczęściej zadawane pytania
Czy złączka push-in wytrzymuje ciśnienie 10 barów?
Tak – złączki Festo QS i SMC KQ2 dopuszczone są do ciśnienia 10 barów przy temperaturze do 60°C i właściwym węże o odpowiedniej grubości ścianki. Ciśnienie robocze złączki zależy też od rozmiaru węża – przy wężach o cienkich ściankach lub nieodpowiedniej jakości wąż może wypaść ze złączki przy ciśnieniu szczytowym. Stosuj tylko węże z odpowiednim ciśnieniem nominalnym i właściwą zewnętrzną średnicą – zbyt cienki wąż (mniejsza średnica zewnętrzna niż nominalna złączki) nie jest pewnie trzymany przez pierścień chwytający.
Dlaczego wąż wypada ze złączki push-in pod ciśnieniem?
Najczęstsze przyczyny: wąż za cienki (mniejsza zewnętrzna średnica niż nominalna złączki – np. wąż 5,9 mm w złączce na 6 mm), wąż nie wciśnięty do oporu, pierścień chwytający uszkodzony lub zanieczyszczony, wąż zbyt stary i utwardzony (PUR twardnieje w niskich temperaturach). Sprawdź czy wąż jest wciśnięty do oporu przez pociągnięcie za wąż bez naciskania pierścienia zwalniającego – prawidłowo zamontowany wąż nie daje się wyciągnąć. Przy wątpliwościach co do rozmiaru węża zmierz zewnętrzną średnicę suwmiarką.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
