Uszczelnienia obrotowe (SIMERINGI, V-RINGI)
Uszczelnienia obrotowe – simeringi wg DIN 3760 i V-ringi do uszczelniania wałów i ochrony łożysk. NBR, FKM, VMQ. SKF, Trelleborg. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Typy simeringów | Dichtomatik WA/WAS, WC/WCS; Freudenberg Simrit B1, B2, B1SL, B2SL, BAUM, BAUMSL |
|---|---|
| V-ringi | Typ A, S, L, LX, RM/RME |
| Materiały | NBR (standard), FKM/FPM (Viton), ACM, VMQ (silikon), PTFE |
| Temp. pracy NBR | Od -30°C do +110°C |
| Temp. pracy FKM | Do +200°C |
| Ciśnienie robocze | Do 0,1 MPa (standard) | Do 0,3 MPa (typ AOH przy małych obrotach) |
| Producenci | Dichtomatik, Freudenberg/Simrit, Hubber, STM |
| Wymiary | Metryczne i calowe; oznaczenie: ØD × Ød × H (np. 80×100×12) |
Opis
Budowa i zasada działania
Uszczelnienia obrotowe chronią węzły łożyskowe i wały obrotowe przed wyciekiem oleju lub smaru na zewnątrz oraz przed wnikaniem pyłu, wilgoci i zanieczyszczeń do wnętrza maszyny. W ofercie DAREX dostępne są dwa podstawowe typy uszczelnień obrotowych: simeringi (uszczelnienia promieniowe wałów) i V-ringi (osiowe uszczelnienia wargowe).
Simeringi – uszczelnienia promieniowe wałów
Simeringi (pierścienie uszczelniające wałki obrotowe) to najbardziej rozpowszechniona konstrukcja wśród uszczelnień ruchu obrotowego. Składają się z elastomerowej wargi uszczelniającej dociskanej do powierzchni wałka sprężyną stalową. Warga uszczelnia olej lub smar od strony wewnętrznej, opcjonalna dodatkowa warga przeciwpyłowa chroni przed zanieczyszczeniami z zewnątrz.
Typy wg DIN 3760:
- Typ A / AS – gumowa powierzchnia zewnętrzna, standardowe uszczelnienie w obudowie
- Typ B / BS – metalowa powierzchnia zewnętrzna, wyższa stabilność wymiarowa w oprawie
- Typ C / CS – wzmocniony, z dodatkowym elementem zabezpieczającym do ciężkich warunków

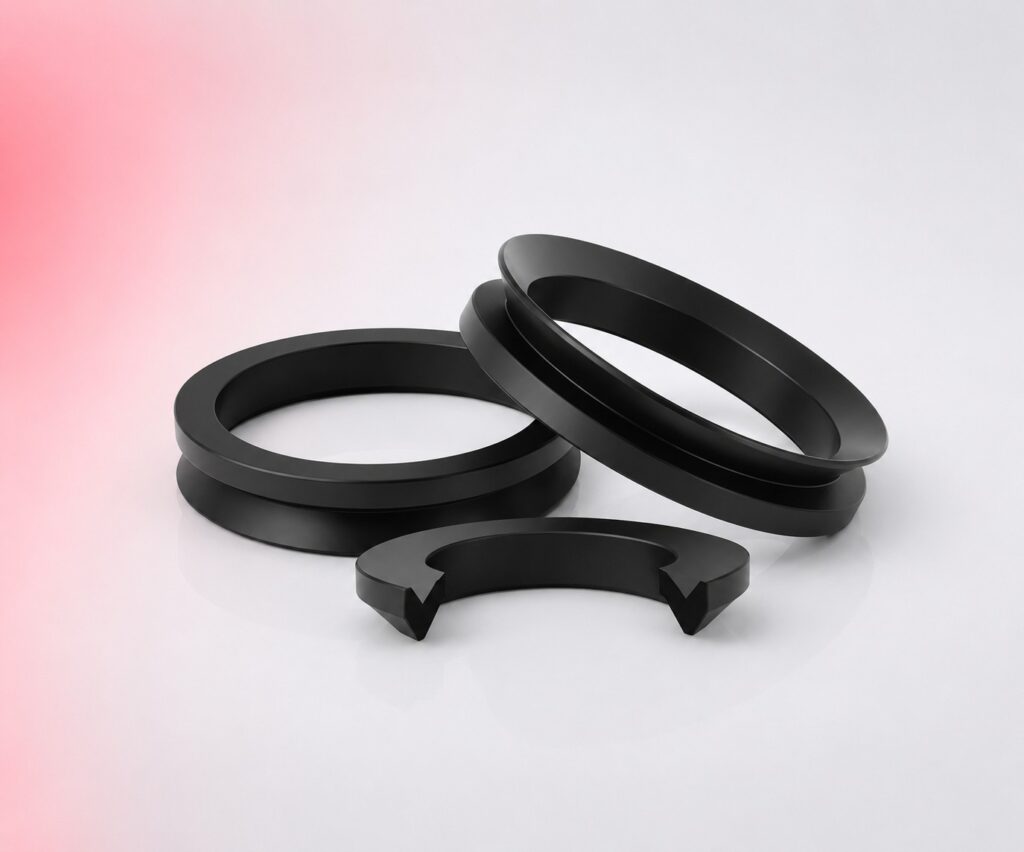

V-ringi – osiowe uszczelnienia wargowe
V-ringi (Forsheda V-Ring) to elastyczne osiowe uszczelnienia wargowe montowane bezpośrednio na wale i obracające się razem z nim. Warga przylega osiowo do nieruchomej powierzchni (obudowy, łożyska lub kołnierza), uszczelniając i jednocześnie odpychając zanieczyszczenia odśrodkowo. Idealne jako dodatkowa ochrona łożysk w trudnych warunkach – pył, woda, błoto – bez potrzeby rowka montażowego w obudowie.
Materiały
NBR (kauczuk nitrylowy) – standard do olejów mineralnych, zakres temperatury -40 do +100°C. FKM (Viton) – do mediów agresywnych, wysokich temperatur do +200°C i syntetycznych płynów hydraulicznych. VMQ (silikon) – do ekstremalnych temperatur (-60 do +200°C) i zastosowań spożywczych.
Jak dobrać
Simering dobierasz według trzech wymiarów: średnica wewnętrzna (d1 = średnica wałka), średnica zewnętrzna (D = średnica gniazda w obudowie) i szerokość (b). Typ i materiał dobierasz do medium, temperatury i warunków środowiskowych. V-ring dobierasz wyłącznie według średnicy wałka.
Zastosowanie
Silniki elektryczne, przekładnie, pompy, wentylatory, sprężarki, maszyny rolnicze i budowlane, motoryzacja, hydraulika przemysłowa i wszędzie tam, gdzie wał obrotowy przechodzi przez obudowę.
