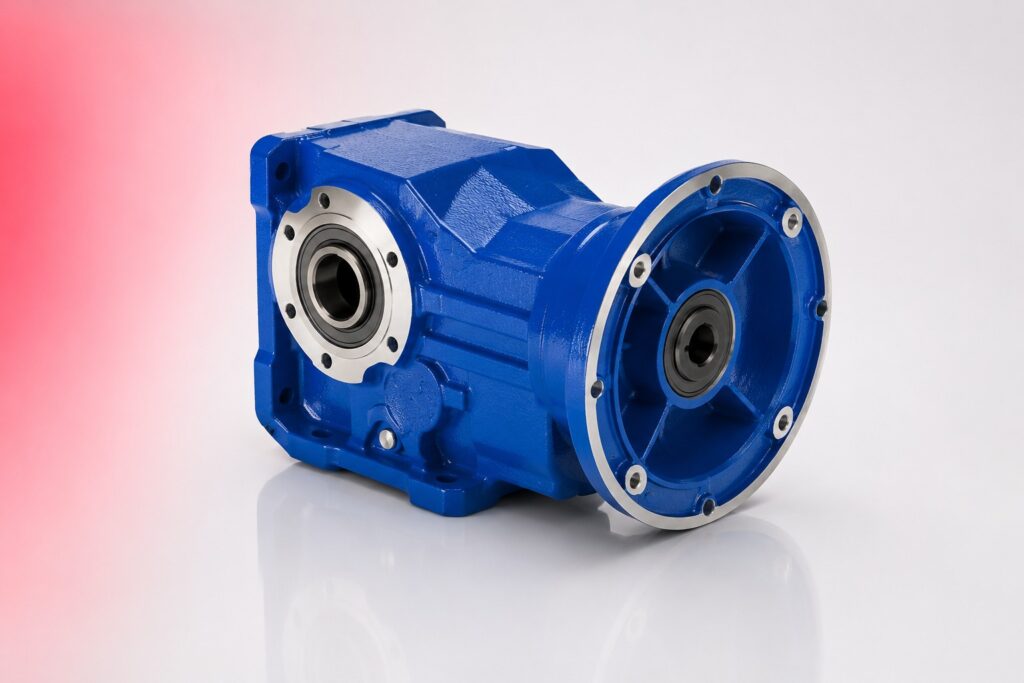

Motoreduktory walcowo-stożkowe

Budowa i zasada działania

Reduktory i motoreduktory to przekładnie mechaniczne służące do redukcji prędkości obrotowej i zwiększenia momentu obrotowego między silnikiem elektrycznym a napędzaną maszyną. Motoreduktor to jednostka zintegrowana – silnik elektryczny i przekładnia w jednej obudowie bez sprzęgła pośredniego – kompaktowa, łatwa w montażu i eksploatacji. Reduktor to sama przekładnia bez silnika – stosowany gdy silnik jest dobierany osobno lub wymieniany niezależnie od przekładni. Wariator bezstopniowy umożliwia płynną regulację przełożenia bez schodkowania – prędkość napędzanej maszyny zmienia się płynnie w określonym zakresie bez konieczności zatrzymywania.

Typy przekładni w ofercie

Motoreduktory ślimakowe – cicha praca, duże przełożenia jednostopniowe (do 1:80), samoblokowanie przy przełożeniach powyżej 1:40, kompaktowa budowa. Motoreduktory walcowe – wysoka sprawność (do 98%), duże moce, szeroki zakres przełożeń przez łączenie stopni. Motoreduktory walcowo-płaskie – niska sylwetka do napędów przenośników. Motoreduktory walcowo-ślimakowe – kombinacja wysokiej sprawności walcowego z dużym przełożeniem ślimakowego. Motoreduktory walcowo-stożkowe – wyjście prostopadłe do silnika bez dodatkowych kątów. Motoreduktory planetarne – najwyższa gęstość momentu przy minimalnych gabarytach, do robotyki i serwonapędów. Przekładnie stożkowe – zmiana kierunku napędu o 90°. Wariatory bezstopniowe – płynna regulacja prędkości bez falownika.

Jak dobrać

Podaj wymagany moment wyjściowy (Nm) lub moc silnika (kW) i prędkość wyjściową (obr/min) lub wymagane przełożenie. Określ typ obciążenia (jednostajne, udarowe, zmienne), tryb pracy (ciągły, przerywany, S1–S10) i warunki środowiskowe (temperatura, zapylenie, wilgotność). Przy motoreduktorze podaj też napięcie zasilania silnika (230/400V, 50Hz) i wymaganą klasę sprawności (IE2, IE3). Pomagamy dobrać kompletny napęd – motoreduktor, sprzęgło i sterowanie.

Zastosowanie

Przenośniki taśmowe i ślimakowe – reduktory ślimakowe i walcowe jako napędy bębnów. Mieszalniki i reaktory przemysłowe – motoreduktory ślimakowe przy powolnym mieszaniu. Bramy i zasuwy przemysłowe – samoblokujące reduktory ślimakowe. Suwnice i windy – napędy suwnicowe i wind w wersji z hamulcem. Maszyny pakujące i etykietujące – motoreduktory planetarne do precyzyjnych napędów serwo. Linie produkcyjne z regulowaną prędkością – wariatory lub motoreduktory z falownikiem.

Najczęściej zadawane pytania

Jakie są zalety motoreduktora nad układem silnik + oddzielny reduktor?

Motoreduktor ma silnik i przekładnię zintegrowane w jednej obudowie bez sprzęgła pośredniego – mniejsze gabaryty, niższy koszt zakupu i montażu, brak konieczności centrowania sprzęgła. Oddzielny reduktor z silnikiem daje elastyczność – silnik można wymienić niezależnie od przekładni przy tym samym kołnierzu mocującym. Przy standardowych aplikacjach przemysłowych (przenośniki, mieszalniki, bramy) motoreduktor jest lepszym wyborem. Przy napędach wymagających specjalnego silnika (hamulec, enkoder, VFD-Ready, Ex) lub przy dużych mocach (powyżej 30 kW) oddzielny układ silnik + reduktor daje więcej elastyczności serwisowej.

Czy reduktor ślimakowy może pracować jako winda?

Tak, ale tylko przy przełożeniu powyżej 1:40 gdzie reduktor ślimakowy jest samoblokujący – nie obraca się od strony wyjściowej nawet przy braku zasilania silnika. To kluczowa właściwość do zastosowań podnoszących. Przy przełożeniach poniżej 1:40 reduktor ślimakowy nie jest samoblokujący i wymaga dodatkowego hamulca. Do wind i suwnic stosuj zawsze motoreduktor z hamulcem elektromagnetycznym – bezpieczeństwo przy zaniku zasilania.

Czym różni się wariator od falownika przy regulacji prędkości?

Wariator mechaniczny reguluje prędkość mechanicznie przez zmianę przełożenia – silnik pracuje zawsze z pełną mocą i stałą prędkością, zmienia się tylko przełożenie. Sprawność wariatora maleje poza zakresem nominalnym. Falownik (przetwornik częstotliwości) reguluje prędkość silnika elektrycznie przez zmianę częstotliwości zasilania – silnik pracuje z zmienną prędkością co wpływa na moment. Przy zakresie regulacji do 1:5 wariator mechaniczny daje wyższy moment przy niskich prędkościach. Przy szerokich zakresach regulacji 1:10 i więcej – falownik z silnikiem VFD-Ready jest lepszy i tańszy w eksploatacji.

Jaka jest sprawność reduktora ślimakowego względem walcowego?

Reduktor ślimakowy: sprawność 50–90% zależnie od przełożenia i prędkości – im wyższe przełożenie, tym niższa sprawność. Przy przełożeniu 1:80 sprawność spada do 50–60%. Ciepło wydzielane przy niskiej sprawności wymaga odprowadzenia przez obudowę – ogranicza dopuszczalne cykle pracy przy dużych mocach. Reduktor walcowy: sprawność 96–98% niezależnie od przełożenia. Przy tych samych wymaganiach momentowych reduktor walcowy wymaga o 30–50% mniejszego silnika niż ślimakowy. Do napędów ciągłych przy dużych przełożeniach i mocach stosuj walcowe lub walcowo-ślimakowe zamiast czysto ślimakowego.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Motoreduktory różnych producentów (SEW-Eurodrive, Bonfiglioli, Nord, Rossi, Motovario, Leroy-Somer) są częściowo wymienne przy identycznym kołnierzu montażowym i wymianie wału. Kołnierze silnikowe IEC (63–315) są znormalizowane – silnik jednego producenta pasuje do przekładni innego przy tym samym rozmiarze kołnierza. Przy wymianie motoreduktora zawsze weryfikuj: moment wyjściowy, przełożenie, typ wyjścia (wał/kołnierz) i wymiary gabarytowe – te parametry decydują o wymienności, nie sama moc silnika.
