Igiełkowe wzdłużne

Budowa i działanie

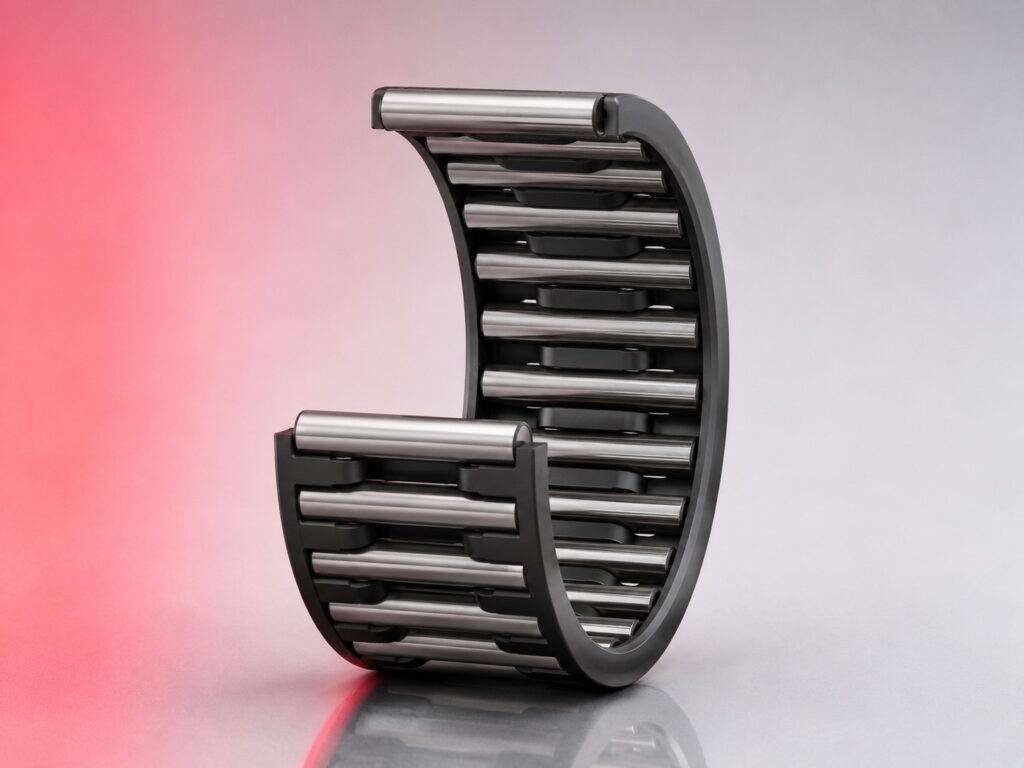

Łożyska igiełkowe wzdłużne (oporowe igiełkowe) to łożyska oporowe z igłami (cienkimi wałeczkami) toczącymi się między dwoma płaskimi pierścieniami oporowymi. Igły prowadzone są koszyczkiem płaskim i toczą się po płaskich bieżniach pierścieni. Przenoszą wyłącznie siły osiowe – nie nadają się do sił promieniowych. Przy tych samych wymiarach zewnętrznych mają wyższą nośność osiową niż łożyska kulkowe oporowe dzięki kontaktowi liniowemu igły z bieżnią zamiast punktowego kontaktu kulki.

Serie i typy

Serie AXK (z koszyczkiem, bez pierścieni – sam koszyczek z igłami), AX (koszyczek z igłami i jeden pierścień), NTB (kompletne łożysko z dwoma pierścieniami i koszyczkiem z igłami). Typoszereg obejmuje otwory od 10 do 200 mm. Pierścienie AS i GS dostępne osobno jako bieżnie dla koszyczków AXK. NTB to gotowe łożysko nie wymagające oddzielnych pierścieni bieżni.

Jak dobrać

Przy wyborze między AXK+AS i NTB: koszyczek AXK z pierścieniami AS daje możliwość zabudowania łożyska bezpośrednio w obrabianych płaszczyznach korpusu – cieńszy węzeł osiowy. NTB to gotowe łożysko z pierścieniami do szybkiego montażu bez obrabiania bieżni. Podaj siłę osiową, otwór, prędkość obrotową lub oscylacyjną.

Zastosowanie

Stoły przestawne i obrotowe, zawory z napędem śrubowym, koła pasowe i łańcuchowe wolnoobrotowe, przekładnie planetarne, mechanizmy zaworowe silników spalinowych, siłowniki z napędem śrubowym, mechanizmy nastawne maszyn oraz wszelkie węzły oporowe wymagające minimalnej wysokości węzła osiowego przy wysokiej nośności.

Najczęściej zadawane pytania

Czym różni się AXK od NTB?

AXK to sam koszyczek płaski z igłami bez pierścieni bieżni – igły toczą się po obrabianych i zahartowanych płaszczyznach korpusu lub po osobno zamawianych pierścieniach AS/GS. Wymaga zahartowanych i szlifowanych bieżni w obudowie lub zastosowania oddzielnych pierścieni. NTB to kompletne łożysko z dwoma pierścieniami bieżni i koszyczkiem z igłami – gotowe do montażu bez obróbki bieżni. NTB jest grubszy od AXK+AS ale znacznie wygodniejszy przy braku możliwości hartowania bieżni w korpusie.

Czy łożysko igiełkowe wzdłużne może pracować przy ruchu oscylacyjnym?

Tak – ruch oscylacyjny jest typowym zastosowaniem łożysk igiełkowych wzdłużnych w mechanizmach zaworowych i nastawnych. Przy ruchu oscylacyjnym nie ma ograniczenia prędkości obrotowej, ważna jest nośność dynamiczna przy danej amplitudzie i częstotliwości oscylacji. Smar pozostaje w węźle przy ruchu oscylacyjnym dłużej niż przy obróceniu ciągłym – interwał dosmarowywania może być dłuższy.

Jaka twardość bieżni jest wymagana dla AXK?

Płaszczyzny bieżni przy koszyczku AXK muszą być zahartowane do minimum 58 HRC i szlifowane na chropowatość Ra 0,2–0,4 µm. Niehartowana bieżnia stali konstrukcyjnej lub żeliwa ulega szybkiemu wytarciu przez igły. Przy braku możliwości hartowania bieżni stosuj NTB z pierścieniami bieżni lub koszyczek AXK z oddzielnymi pierścieniami AS/GS montowanymi na płaskiej niehartowanej powierzchni.

Jak montować koszyczek AXK w węźle?

Koszyczek AXK montuje się swobodnie między dwoma płaskimi bieżniami – nie jest osadzany z wciskiem ani mocowany. Pierścienie AS montuje się z lekkim wciskiem lub suwliwie do odpowiednich gniazd w obudowie. Koszyczek powinien mieć luz promieniowy między swoją zewnętrzną średnicą a ogranicznikami bocznymi – nie ograniczaj ruchu koszyczka promieniowo. Przy montażu nanieś smar na igły przed złożeniem węzła.

Czy AXK i NTB tego samego rozmiaru są wymienne?

Funkcjonalnie tak – oba przenoszą siły osiowe przy tym samym otworze i średnicy zewnętrznej. AXK bez pierścieni jest cieńszy od NTB o grubość dwóch pierścieni bieżni. Wymiana AXK+AS na NTB wymaga modyfikacji głębokości kieszeni w obudowie – NTB jest wyższy osiowo. Przy braku miejsca na NTB zawsze stosuj AXK z pierścieniami AS lub zahartowanymi bieżniami w korpusie.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska igiełkowe wzdłużne AXK i NTB (oporowe igiełkowe) produkowane przez INA (Schaeffler), SKF i NTN są wymienne przy identycznym oznaczeniu. Stosowane jako koszyczek z igiełkami – wymagają płaskich, hartowanych i szlifowanych bieżni z obu stron. Przy wymianie sprawdź czy bieżnie wału i obudowy są odpowiednio twarde (min. 58 HRC).
