Łożyska kulkowe do napędów śrubowych

Budowa i działanie

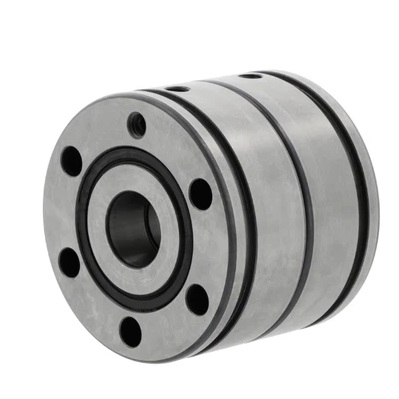

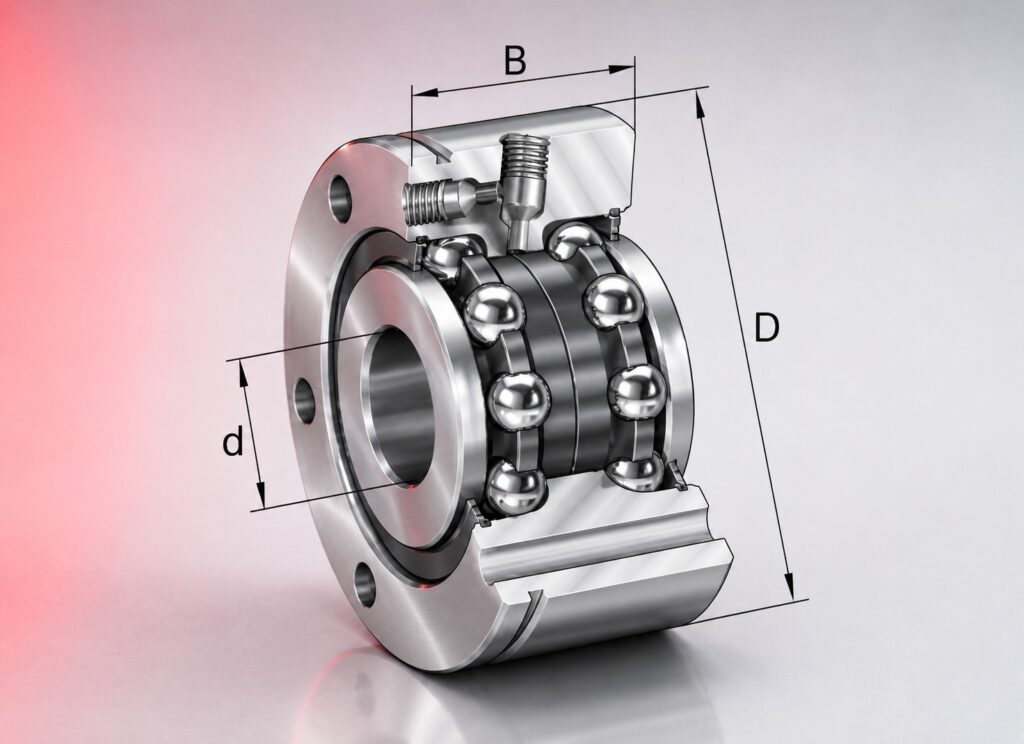

Łożyska kulkowe do napędów śrubowych to precyzyjne łożyska skośne osiowe opracowane przede wszystkim do podparcia śrub kulowych, gdzie wymagane są wysoka sztywność i nośność osiowa. Duży kąt kontaktu — wynoszący zazwyczaj około 60° — zapewnia wyjątkowo wysoką nośność osiową i sztywność węzła w porównaniu ze standardowymi łożyskami skośnymi o kącie 25° lub 40°. Sztywność osiowa jest kluczowa dla dokładnego i powtarzalnego pozycjonowania osi posuwu: luz osiowy lub ugięcie sprężyste łożyska przekłada się bezpośrednio na błąd pozycjonowania śruby.

DAREX dostarcza łożyska do napędów śrubowych dla zakładów produkcyjnych, serwisów obrabiarek i integratorów automatyki z Wrocławia, Dolnego Śląska i całej Polski — zarówno w pojedynczych sztukach na wymianę, jak i w kompletnych zestawach do nowych projektów.

Wykonania i rodziny oznaczeń

Producenci stosują różne rodziny oznaczeń dla łożysk do napędów śrubowych:

Schaeffler/INA: serie 7602, 7603 i BSB — jednorzędowe łożyska skośne osiowe; serie ZKLF i ZKLN — dwurzędowe; DKLFA — trzyrzędowe.

SKF: seria BS i BTW — łożyska do podparcia śrub kulowych w różnych konfiguracjach.

NSK: serie BSF, BSN i BSBD — łożyska do śrub kulowych z kątem kontaktu 60°, dostępne jako pojedyncze i w układach DT.

W wielu seriach oznaczenie zawiera podstawowe wymiary łożyska — znaczenie każdej pozycji w oznaczeniu zależy od producenta i konkretnej serii. Dostępne jako łożyska pojedyncze do zestawów własnych oraz jako gotowe zestawy w oprawach z określonym napięciem wstępnym. Dostępne są wykonania o różnym poziomie dokładności — klasę należy dobrać do wymaganej dokładności pozycjonowania, prędkości i konstrukcji całego zespołu.

Najpopularniejsze oznaczenia

Schaeffler/INA — seria 7602/7603 (jednorzędowe): 7602 015, 7602 017, 7602 020, 7602 025, 7602 030, 7602 035, 7602 040, 7603 020, 7603 025, 7603 030, 7603 035, 7603 040

Schaeffler/INA — seria ZKLF/ZKLN (dwurzędowe): ZKLF 1255, ZKLF 1560, ZKLF 2068, ZKLF 2575, ZKLN 1545, ZKLN 2052, ZKLN 2557, ZKLN 3062

Przy wymianie podaj pełne oznaczenie z istniejącego łożyska — dobierzemy odpowiednik między producentami po weryfikacji wymiarów, wykonania i klasy preloadu.

Jak dobrać

Podstawowe parametry doboru to średnica czopa śruby, wymagana sztywność osiowa układu i klasa dokładności. Napięcie wstępne eliminuje luz osiowy i zwiększa sztywność, ale generuje dodatkowe ciepło — większy preload zwiększa sztywność węzła, ale jednocześnie zwiększa tarcie i wydzielanie ciepła oraz może ograniczać dopuszczalną prędkość. W zależności od wymaganej nośności i sztywności po stronie napędowej stosuje się pojedyncze łożysko lub odpowiednio dobrany zestaw. Po stronie przeciwnej stosuje się odpowiednio zaprojektowane podparcie promieniowe umożliwiające kompensację wydłużenia cieplnego śruby.

Znasz tylko średnicę czopa i producenta śruby? Wyślij nam te dane — dobierzemy kompletny węzeł łożyskowy wraz z oprawą i nakrętką. Serwisy obrabiarek z Wrocławia i Dolnego Śląska mogą liczyć na dobór techniczny w ciągu kilku godzin.

Zastosowanie

Śruby toczne kulkowe osi X/Y/Z obrabiarek CNC – frezarek, tokarek, centrów obróbczych i szlifierek. Osie posuwu robotów przemysłowych i manipulatorów. Prasy i podajniki precyzyjne. Stoły pomiarowe i pozycjonujące wymagające wysokiej dokładności i powtarzalności pozycjonowania.

Najczęściej zadawane pytania

Czym różnią się łożyska do napędów śrubowych od standardowych łożysk skośnych?

Łożyska do napędów śrubowych mają zazwyczaj większy kąt kontaktu — np. 60° — niż standardowe łożyska skośne stosowane w innych aplikacjach. Większy kąt oznacza znacznie wyższą nośność osiową i sztywność osiową, przy innych proporcjach nośności promieniowej i prędkości granicznej. Łożyska do śrub tocznych są dedykowanymi rozwiązaniami precyzyjnymi i nie stanowią zamienników ogólnego przeznaczenia.

Jaka klasa dokładności jest wymagana do śruby tocznej CNC?

Klasę dokładności należy dobrać do wymaganej dokładności pozycjonowania, prędkości i konstrukcji całego zespołu śruby tocznej. W zastosowaniach wymagających wysokiej dokładności pozycjonowania stosuje się wykonania o podwyższonej klasie dokładności. Skontaktuj się z nami — pomożemy dobrać właściwą klasę do konkretnej aplikacji i producenta śruby.

Co to jest napięcie wstępne i jak je dobrać?

Napięcie wstępne (preload) to celowo wprowadzony nacisk wstępny eliminujący luz osiowy i zwiększający sztywność węzła. Łożyska dostępne są z różnymi poziomami napięcia wstępnego, zależnymi od producenta i wykonania — oznaczenia klas preloadu różnią się między SKF, Schaeffler i NSK. Większy preload zwiększa sztywność, ale jednocześnie zwiększa tarcie i wydzielanie ciepła oraz może ograniczać dopuszczalną prędkość.

Jak smarować łożyska do śrub tocznych?

Łożyska do napędów śrubowych mogą być smarowane smarem lub olejem, zależnie od wykonania i warunków pracy. Wiele współczesnych wykonań jest fabrycznie napełnionych smarem i w typowych warunkach nie wymaga okresowego dosmarowywania. Przy smarowaniu olejowym środek smarny i sposób doprowadzenia należy dobrać zgodnie z zaleceniami producenta oraz wymaganiami prędkości i temperatury. Nie mieszaj olejów i smarów w tym samym węźle.

Skąd wziąć zamiennik gdy oryginalne łożysko jest niedostępne?

Dostępne są rozwiązania zamienne między wybranymi seriami producentów, ale zgodność należy każdorazowo sprawdzić na podstawie oznaczenia, wymiarów, wykonania, preloadu i klasy dokładności. Skontaktuj się z nami podając pełne oznaczenie z istniejącego łożyska — sprawdzimy dostępność i potwierdzimy zgodność przed zamówieniem. Obsługujemy klientów z Wrocławia i z całej Polski — odpowiadamy w ciągu kilku godzin.

Czy można wymienić tylko jedno łożysko z zestawu?

W przypadku fabrycznie dobranej pary zalecana jest wymiana kompletnego zestawu zgodnie z zaleceniami producenta. Wymiana tylko jednego łożyska z dobranego zestawu może powodować nierównomierne napięcie wstępne i pogorszenie sztywności węzła.

Gdzie we Wrocławiu kupię łożysko do śruby tocznej?

DAREX przy ul. Sołtysowickiej 5a we Wrocławiu obsługuje serwisy obrabiarek i zakłady produkcyjne w zakresie łożysk precyzyjnych do napędów śrubowych. Dostępność konkretnych oznaczeń z serii 7602, 7603, ZKLF i ZKLN potwierdzamy na bieżąco. Klientów z Dolnego Śląska i całej Polski obsługujemy wysyłkowo.

Dobór i dostawa

Potrzebujesz łożyska do śruby tocznej lub gotowego zestawu? Obsługujemy serwisy obrabiarek, zakłady produkcyjne i integratorów automatyki z Wrocławia, Dolnego Śląska i całej Polski — podaj średnicę czopa, producenta śruby i wymagania dokładności, a dobierzemy właściwe rozwiązanie. Zapraszamy do odbioru osobistego we Wrocławiu lub zamawiaj wysyłkowo. Zapytaj o dostępność i cenę → albo zadzwoń: +48 71 329 50 79.

Łożyska do napędów śrubowych (seria ZKLF, ZKLN, BS, TAC) produkowane przez SKF, FAG, INA i NSK są wymienne przy identycznym oznaczeniu. Przy wymianie sprawdź typ montażu (jednostronny lub dwustronny) i klasę dokładności – łożyska do śrub tocznych produkowane są w klasach P4 i P2 niedostępnych w standardowych seriach kulkowych.
