Łożyska kulkowe o styku czteropunktowym

Budowa i działanie

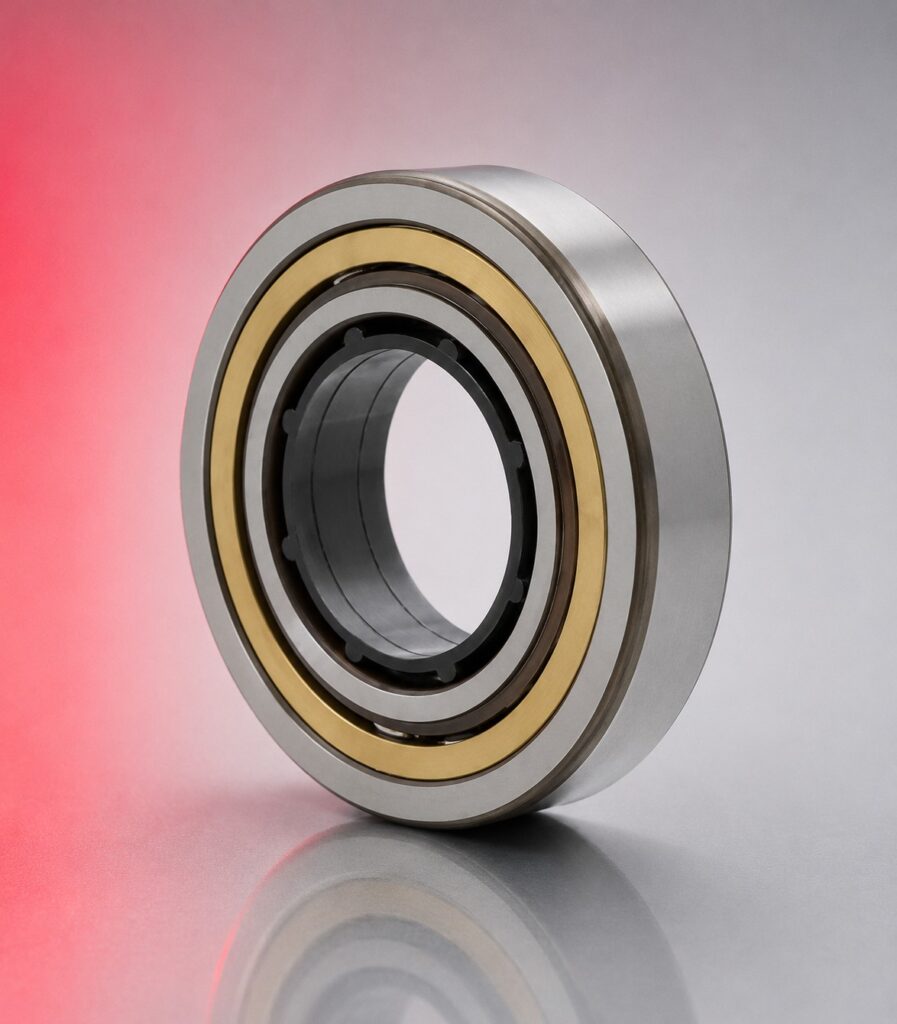

Łożysko kulkowe o styku czteropunktowym (QJ) ma jednoczęściowy pierścień zewnętrzny i dzielony promieniowo pierścień wewnętrzny. Geometria bieżni umożliwia powstawanie czterech punktów styku kulki z pierścieniami, dzięki czemu łożysko może przenosić obciążenia osiowe w obu kierunkach w jednym rzędzie kulek bez konieczności montażu parami. Łożysko przenosi umiarkowane siły promieniowe i obciążenia osiowe w obu kierunkach jednocześnie. Standardowy kąt kontaktu wynosi około 35°.DAREX dostarcza łożyska kulkowe czteropunktowe QJ do firm z Wrocławia, Dolnego Śląska i całej Polski — dostępność konkretnych rozmiarów potwierdzamy na bieżąco.

Serie i oznaczenia

Łożyska QJ występują w różnych seriach wymiarowych, m.in. 10, 2 i 3, obejmujących szeroki zakres średnic otworów. Produkowane przez SKF, FAG i NSK. Dostępne są wykonania o różnych klasach dokładności i luzach wewnętrznych, zależnie od producenta i konkretnego oznaczenia. Dzielony pierścień wewnętrzny umożliwia montaż i demontaż bez konieczności zsuwania łożyska z wału.

Najpopularniejsze oznaczenia

Seria QJ 2xx: QJ 205, QJ 206, QJ 207, QJ 208, QJ 209, QJ 210, QJ 211, QJ 212, QJ 213, QJ 214, QJ 215Seria QJ 3xx: QJ 305, QJ 306, QJ 307, QJ 308, QJ 309, QJ 310, QJ 311, QJ 312Nie znasz oznaczenia? Podaj wymiary d/D/B oraz kierunek i wartość obciążeń — dobierzemy właściwy rozmiar.

Jak dobrać

Łożysko QJ stosuje się gdy wymagane jest przenoszenie sił osiowych w obu kierunkach w jednym łożysku bez parowania, przy ograniczonej przestrzeni osiowej. Podaj siły promieniowe i osiowe w obu kierunkach, prędkość obrotową i wymiary gniazda. Przy dużych siłach promieniowych węzeł można uzupełnić łożyskiem walcowym NU lub NJ przejmującym obciążenie promieniowe — dobór układu ustalającego i swobodnego wymaga analizy konkretnego węzła. Klientów z Wrocławia i okolic zapraszamy do odbioru osobistego i doradztwa technicznego.

Zastosowanie

Wrzeciona obrabiarek z obciążeniami osiowymi w obu kierunkach, reduktory i skrzynki biegów, napędy lotnicze i kolejowe, stoły obrotowe i podziałnice CNC oraz węzły wymagające przenoszenia sił osiowych w obu kierunkach bez stosowania pary łożysk skośnych.

Najczęściej zadawane pytania

Czym różni się łożysko QJ od pary łożysk skośnych?

Para łożysk skośnych montowana w układzie O lub X przenosi siły osiowe w obu kierunkach przez dwa oddzielne łożyska — wyższa sztywność i nośność przy większej szerokości węzła. Łożysko QJ przenosi siły osiowe w obu kierunkach w jednym łożysku — mniejsza szerokość węzła, prostszy montaż, ale niższa sztywność i nośność osiowa niż para skośnych. QJ pozwala znacząco ograniczyć długość osiową węzła w porównaniu z parą łożysk skośnych. Stosuje się je gdy przestrzeń osiowa jest ograniczona i nie ma miejsca na parę łożysk skośnych.

Czy łożysko QJ można montować bez demontażu wału?

Tak – to główna zaleta dzielonego pierścienia wewnętrznego. Obie połówki pierścienia wewnętrznego montuje się i demontuje radialnie bez zsuwania łożyska z wału. Ta cecha ułatwia serwis węzłów trudnodostępnych gdzie demontaż wału jest czasochłonny.

Czy łożysko QJ jest samonastawne?

Nie – łożysko QJ nie jest samonastawne i wymaga prawidłowego ustawienia wału oraz oprawy. Nie należy traktować go jako rozwiązania kompensującego niewspółosiowość.

Jak prawidłowo montować dzielony pierścień wewnętrzny?

Obie połówki pierścienia wewnętrznego muszą być zmontowane zgodnie z oznaczeniami fabrycznymi – nie wolno zamieniać połówek między różnymi łożyskami tego samego rozmiaru. Powierzchnia podziału musi być czysta i sucha, śruby łączące dokręcone momentem podanym przez producenta naprzemiennie. Po montażu sprawdź płynność obrotu – opór lub nierównomierność wskazuje na błąd montażu lub uszkodzenie.

Czy DAREX ma łożyska QJ w magazynie?

Popularne rozmiary QJ, w tym QJ 208–QJ 220, możemy sprawdzić pod kątem bieżącej dostępności i terminu dostawy. Skontaktuj się z nami podając oznaczenie i ilość — potwierdzimy dostępność przed zamówieniem. Klientów z Wrocławia zapraszamy do odbioru osobistego, pozostałych obsługujemy wysyłkowo na terenie Dolnego Śląska i całej Polski.

Dobór i dostawa

Potrzebujesz łożyska kulkowego czteropunktowego QJ? Obsługujemy zakłady produkcyjne, serwisy i działy utrzymania ruchu z Wrocławia, Dolnego Śląska i całej Polski — podaj oznaczenie lub parametry węzła, a dobierzemy właściwy rozmiar. Zapraszamy do odbioru osobistego we Wrocławiu lub zamawiaj wysyłkowo. Zapytaj o dostępność i cenę → albo zadzwoń: +48 71 329 50 79.

Łożyska czteropunktowe QJ (seria QJ 200, QJ 300) produkowane przez SKF, FAG i NSK są wymienne przy identycznym oznaczeniu. Zastępują parę łożysk skośnych w jednej szerokości – przy wymianie pary skośnych na QJ sprawdź nośność osiową i promieniową w obu kierunkach.
