Rolki z trzpieniem

Budowa i działanie

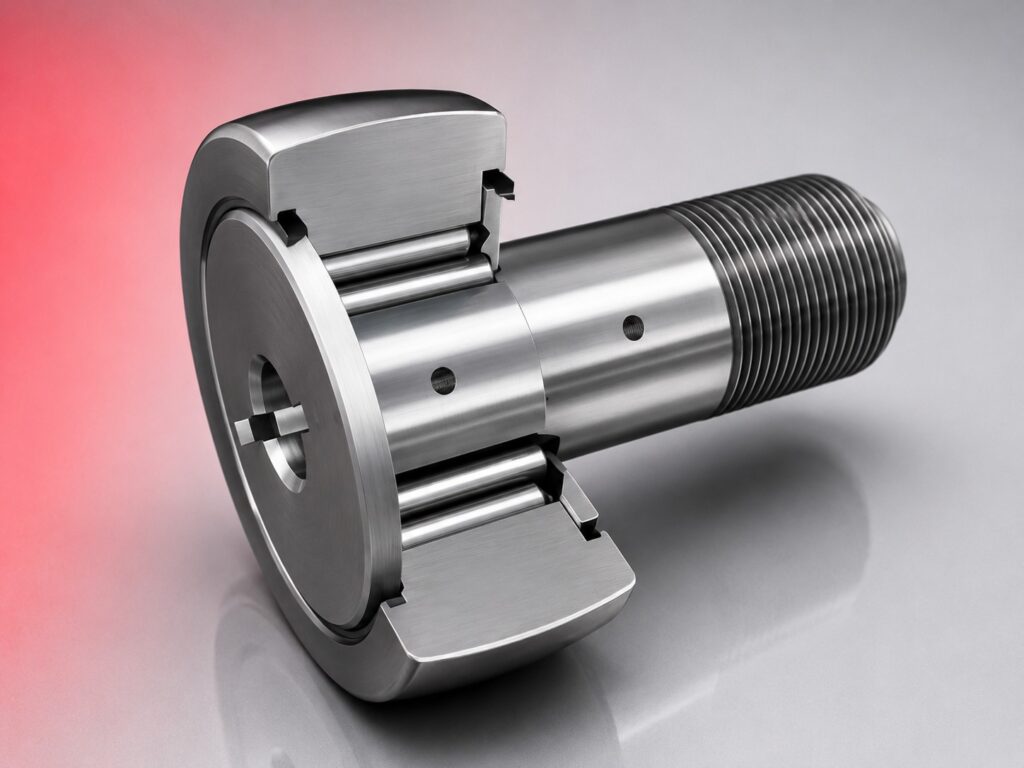

Rolki z trzpieniem (stud type track rollers, cam followers z trzpieniem) to rolki bieżne z gwintowanym lub gładkim trzpieniem wystającym z jednej strony, umożliwiającym montaż bezpośrednio w gwintowanym lub przelotowym otworze konstrukcji bez oddzielnej osi i widełek. Trzpień pełni jednocześnie funkcję osi łożyska wewnętrznego i elementu mocującego rolkę w konstrukcji. Łożysko wewnętrzne – igiełkowe lub kulkowe – osadzone jest na trzpieniu i przenosi obciążenia z pierścienia zewnętrznego na trzpień i dalej do konstrukcji.

Typy i serie

NATV (INA) i PWKR (SKF) – rolki z trzpieniem gwintowanym i łożyskiem igiełkowym, powierzchnia zewnętrzna cylindryczna lub profilowana, z uszczelnieniem 2RS lub otwarte, rozmiary od 5 do 52 mm średnicy zewnętrznej. NUKR (INA) i NUKRE – rolki z trzpieniem i łożyskiem kulkowym wewnętrznym – wyższa prędkość graniczna i nośność osiowa. KR i KRE (INA) – kompaktowe rolki z trzpieniem kulkowym do wysokich prędkości i precyzyjnych mechanizmów. CF (Smith, McGill) – rolki z trzpieniem w systemie calowym do maszyn ameryki północnej.

Jak dobrać

Podaj obciążenie promieniowe i osiowe na rolkę, prędkość przetaczania, moment skręcający trzpień i warunki pracy. Przy wymianie podaj oznaczenie lub wymiary trzpienia (gwint M lub średnica), średnicę zewnętrzną D i szerokość B rolki. Uwaga na moment skręcający – rolki z trzpieniem gwintowanym mają ograniczony moment skręcający trzpień, przekroczenie limitu uszkadza trzpień.

Zastosowanie

Mechanizmy krzywkowe maszyn pakujących i drukujących, wózki i suwnice na prowadnicach kątowych i płaskich, automaty montażowe i kontrolne, prasy z mechanizmem krzywkowym, mechanizmy sterowania zawilgocenia i napięcia taśm, obrabiarki z prowadnicami rolkowymi oraz wszelkie aplikacje gdzie wymagany jest szybki montaż rolki bez osi i widełek.

Najczęściej zadawane pytania

Jaki moment dokręcenia trzpienia stosować?

Moment dokręcenia trzpienia gwintowanego podany jest w karcie katalogowej producenta dla każdego rozmiaru – typowo od 5 Nm dla małych rolek M6 do 80–100 Nm dla dużych M24. Nie przekręcaj trzpienia – nadmierny moment powoduje naprężenia skręcające w trzpieniu wpływające na luz łożyska wewnętrznego i może uszkodzić gwint. Po dokręceniu zablokuj trzpień nakrętką kontrującą lub Loctite 243 przy zastosowaniach z drganiami.

Czy rolki NATV i NUKR są wymienne?

Wymiarowo zewnętrznie tak – NATV i NUKR tego samego rozmiaru (np. NATV 15 i NUKR 15) mają taką samą średnicę zewnętrzną, szerokość i gwint trzpienia. Różnią się łożyskiem wewnętrznym – NATV igiełkowe (wyższa nośność promieniowa), NUKR kulkowe (wyższa prędkość i nośność osiowa). Przy wymianie NATV na NUKR zyskujesz prędkość i nośność osiową kosztem nośności promieniowej i odwrotnie.

Czy rolki z trzpieniem mogą pracować przy siłach osiowych?

Rolki NATV z łożyskiem igiełkowym wewnętrznym mają ograniczoną nośność osiową – igły przenoszą siły osiowe przez kołnierze trzpienia, ale wartość dopuszczalna jest niska (typowo 10–20% nośności promieniowej). Rolki NUKR i KR z łożyskiem kulkowym przenoszą wyższe siły osiowe w obu kierunkach. Przy dominujących siłach osiowych stosuj rolki kulkowe lub specjalne rolki z łożyskiem skośnym wewnętrznym.

Jak sprawdzić czy rolka z trzpieniem jest zużyta?

Luz promieniowy rolki na trzpieniu mierzony czujnikiem zegarowym przy nieruchomym trzpieniu – przy nowym łożysku igiełkowym luz wynosi poniżej 0,05 mm, przy zużytym wzrasta do 0,1 mm i powyżej. Wzrost hałasu podczas toczenia po krzywce i nieregularny ruch mechanizmu krzywkowego. Wizualne wytarcie zewnętrznej powierzchni rolki lub uszkodzenie krawędzi – rolka z wytartą powierzchnią traci właściwości prowadzące i wymaga wymiany mimo sprawnego łożyska wewnętrznego.

Czy rolka z trzpieniem calowym CF można zastąpić metryką NATV?

Jeśli wymiary zewnętrzne rolki i gwint trzpienia mają metryczne odpowiedniki to zamiana jest możliwa. Calowe rolki CF (Consolidated Bearing / Smith Bearing) mają trzpień w calach (5/8 cala, 3/4 cala, 1 cal) i wymiary zewnętrzne calowe – wymagana jest weryfikacja wymiarów i gwintu przed zamianą na metryczny NATV. Skontaktuj się z nami podając oznaczenie CF – sprawdzimy odpowiednik metryczny lub dostarczymy rolkę w systemie calowym.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Rolki z trzpieniem SKF, INA, FAG i Nadella są wymienne przy identycznej średnicy zewnętrznej, szerokości i wymiarze trzpienia (gwint, średnica i długość). Przy wymianie sprawdź typ trzpienia – gwintowany pełny, gwintowany drążony lub gładki – różne typy nie są montażowo wymienne mimo tej samej średnicy rolki. Podaj oznaczenie lub wymiary rolki i trzpienia – dobierzemy właściwy zamiennik.
