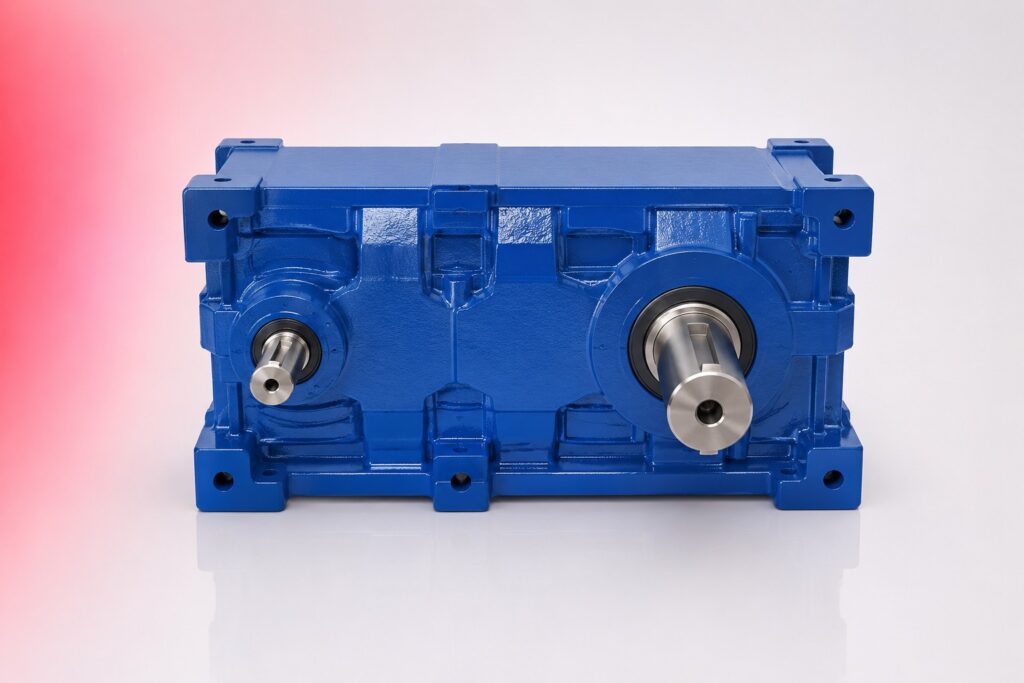

Przekładnie dużych mocy
Przekładnie dużych mocy – przemysłowe jednostki napędowe do ekstremalnych momentów i ciężkich warunków pracy. Walcowe, stożkowe i planetarne. Dobór i dostawa – DAREX Wrocław.
Typowe parametry
Wartości orientacyjne — pełny zakres dostępny po aplikacje
| Zakres momentu obrotowego | Od 24,8 kNm (SEW P, najmniejsza) do 5200 kNm (SEW XP, największa) |
|---|---|
| Zakres przełożeń | 88–4322 (SEW P) | 22–3600 (SEW XP) | 160–560 (SEW P-X) |
| Typy konstrukcji | Planetarna współosiowa (P, XP) | Planetarno-stożkowa (P-X) |
| Smarowanie | Wymuszony obieg oleju (duże jednostki) lub olej zagłębiony |
| Montaż silnika | Oddzielny — silniki dużej mocy łączone sprzęgłem hydraulicznym lub elastycznym |
| Zastosowania | Oddzielny — silniki dużej mocy łączone sprzęgłem hydraulicznym lub elastycznym |
| Dobór | Wymagana szczegółowa analiza inżynierska — skontaktuj się z Darex |
Opis
Specyfika przekładni dużych mocy
Przekładnie dużych mocy (powyżej 100 kW) to specjalistyczne jednostki przemysłowe projektowane indywidualnie lub jako wyroby katalogowe dla konkretnych aplikacji przemysłu ciężkiego. Różnią się od standardowych motoreduktorów: obudowy z żeliwa lub stali spawanej, koła zębate ze stali stopowej cementowanej i hartowanej, łożyska toczne lub ślizgowe o dużych nośnościach, wymuszone smarowanie olejem pod ciśnieniem z filtrami i chłodnicami olejowymi, systemy monitorowania temperatury i drgań. Projektowanie odbywa się z pełnymi obliczeniami wytrzymałościowymi kół zębatych według normy ISO 6336.
Zastosowanie
Walcarki hutnicze – przekładnie walcowo-stożkowe i walcowo-walcowe do walców roboczych. Kruszarki szczękowe i stożkowe – reduktory z kołami hartowanymi przy ekstremalnych udarach. Młyny kulowe i prętowe – przekładnie wolnoobrotowe przy bardzo dużych momentach. Przenośniki główne kopalń odkrywkowych – napędy taśmociągów przy mocach do 10 MW. Napędy pomp wysokociśnieniowych elektrowni – reduktory i multiplikatory do turbin wiatrowych.
Jak dobrać
Przekładnie dużych mocy wymagają indywidualnego doboru przez inżyniera. Podaj moc wejściową (kW), prędkość wejściową i wyjściową (obr/min), typ obciążenia (jednostajne, udarowe), cykl pracy, warunki środowiskowe i wymagane życie zmęczeniowe (godziny). Dobieramy i zamawiamy od producentów: Flender (Siemens), Renk, SEW, Brevini, Elecon.
Najczęściej zadawane pytania
Jak często wymienić olej w przekładni dużej mocy?
Przy oleju mineralnym – co 10 000 godzin lub co 2 lata (pierwsze po 500 godzinach docierania). Przy syntetycznym PAO – co 20 000–30 000 godzin. Przy wymuszonej filtracji i monitorowaniu (cząstki opiłków, temperatura) interwał można wydłużyć na podstawie analizy oleju. Analiza oleju (ferrografia, spektrometria, ocena lepkości) co 3–6 miesięcy pozwala wykryć zużycie kół zębatych zanim dojdzie do awarii – zalecana przy przekładniach o wartości powyżej 50 000 PLN.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
Zamienniki i odpowiedniki
Specyfika przekładni dużych mocy
Przekładnie dużych mocy (powyżej 100 kW) to specjalistyczne jednostki przemysłowe projektowane indywidualnie lub jako wyroby katalogowe dla konkretnych aplikacji przemysłu ciężkiego. Różnią się od standardowych motoreduktorów: obudowy z żeliwa lub stali spawanej, koła zębate ze stali stopowej cementowanej i hartowanej, łożyska toczne lub ślizgowe o dużych nośnościach, wymuszone smarowanie olejem pod ciśnieniem z filtrami i chłodnicami olejowymi, systemy monitorowania temperatury i drgań. Projektowanie odbywa się z pełnymi obliczeniami wytrzymałościowymi kół zębatych według normy ISO 6336.
Zastosowanie
Walcarki hutnicze – przekładnie walcowo-stożkowe i walcowo-walcowe do walców roboczych. Kruszarki szczękowe i stożkowe – reduktory z kołami hartowanymi przy ekstremalnych udarach. Młyny kulowe i prętowe – przekładnie wolnoobrotowe przy bardzo dużych momentach. Przenośniki główne kopalń odkrywkowych – napędy taśmociągów przy mocach do 10 MW. Napędy pomp wysokociśnieniowych elektrowni – reduktory i multiplikatory do turbin wiatrowych.
Jak dobrać
Przekładnie dużych mocy wymagają indywidualnego doboru przez inżyniera. Podaj moc wejściową (kW), prędkość wejściową i wyjściową (obr/min), typ obciążenia (jednostajne, udarowe), cykl pracy, warunki środowiskowe i wymagane życie zmęczeniowe (godziny). Dobieramy i zamawiamy od producentów: Flender (Siemens), Renk, SEW, Brevini, Elecon.
Najczęściej zadawane pytania
Jak często wymienić olej w przekładni dużej mocy?
Przy oleju mineralnym – co 10 000 godzin lub co 2 lata (pierwsze po 500 godzinach docierania). Przy syntetycznym PAO – co 20 000–30 000 godzin. Przy wymuszonej filtracji i monitorowaniu (cząstki opiłków, temperatura) interwał można wydłużyć na podstawie analizy oleju. Analiza oleju (ferrografia, spektrometria, ocena lepkości) co 3–6 miesięcy pozwala wykryć zużycie kół zębatych zanim dojdzie do awarii – zalecana przy przekładniach o wartości powyżej 50 000 PLN.
Dobór i dostawa
Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
Do czego pasuje
| Walcarki hutnicze | Napędy walców roboczych przy ekstremalnych momentach i obciążeniach udarowych |
| Kruszarki i młyny | Reduktory wolnoobrotowe przy bardzo dużych momentach i intensywnych udarach |
| Kopalnie odkrywkowe | Napędy taśmociągów głównych przy mocach do kilku megawatów |
| Turbiny wiatrowe | Mnożniki prędkości do generatorów turbin wiatrowych przy dużych momentach wejściowych |
