Rolki standardowe

Budowa i działanie

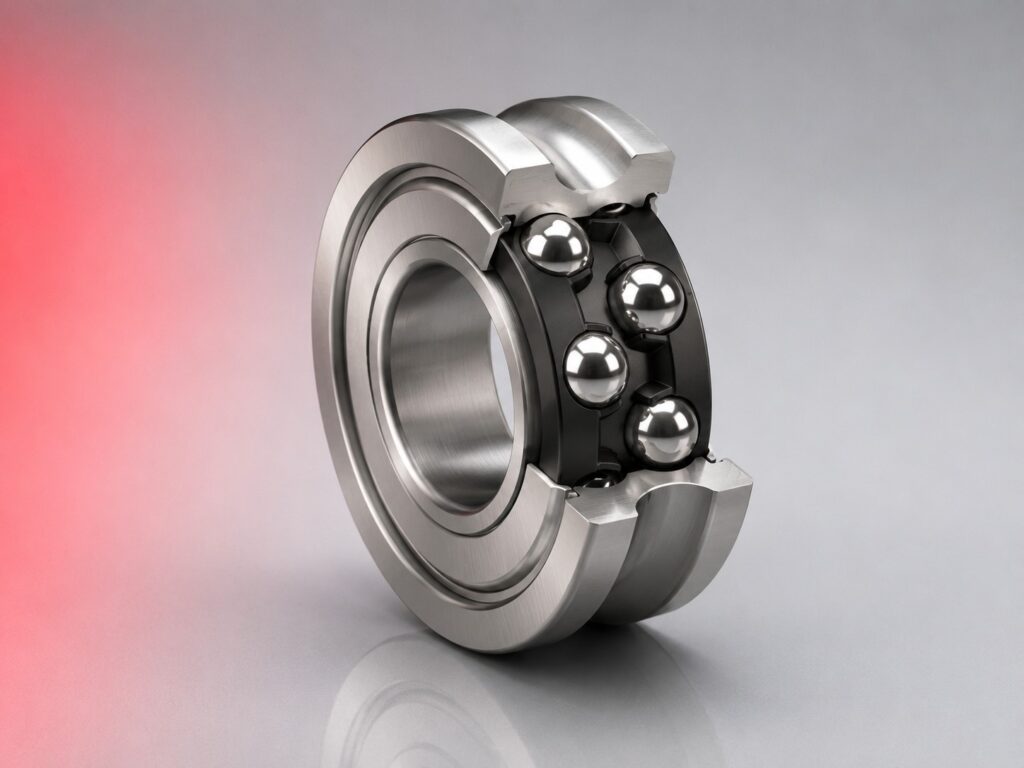

Rolki standardowe (support rollers, yoke type track rollers) to rolki z cylindryczną powierzchnią zewnętrzną i otworem do montażu na osi, z łożyskiem igiełkowym dwurzędowym lub kulkowym wewnątrz. W odróżnieniu od rolek bieżnych z trzpieniem, rolki standardowe montuje się na osi przechodzącej przez otwór centralny i podparte po obu stronach w widełkach lub uchwytach – bardziej sztywny i odporny na momenty gnące układ mocowania. Podwójny rząd igieł daje wysoką nośność promieniową przy zwartych gabarytach.

Serie i typy

NUTR (INA) i NUTR (SKF) – rolki standardowe z podwójnym rzędem igiełek, otwór walcowy, uszczelnienia 2RS, rozmiary od 15 do 100 mm średnicy zewnętrznej. NURT (INA) – rolki z podwójnym rzędem igiełek i kołnierzami bocznymi do prowadzenia osiowego. Rolki z łożyskiem kulkowym wewnętrznym zamiast igiełkowego do wyższych prędkości – dostępne na zapytanie. Wykonania ze stali nierdzewnej do środowisk korozyjnych i przemysłu spożywczego.

Jak dobrać

Podaj obciążenie promieniowe, prędkość przetaczania, profil prowadnicy i warunki pracy. Rolki NUTR stosuje się przy prowadzeniu po płaskiej powierzchni, NURT przy wymaganiu bocznego prowadzenia kołnierzem. Przy wymianie podaj oznaczenie z istniejącej rolki lub wymiary d/D/B.

Zastosowanie

Prowadnice liniowe z rolkami na płaskich szynach, przenośniki taśmowe i rolkowe, wózki i platformy na torach płaskich, systemy podawania materiałów, prowadzenie taśm i folii w maszynach pakujących i drukujących oraz wszędzie tam gdzie wymagane jest toczące prowadzenie elementu po płaskiej powierzchni z możliwością montażu rolki na osi przez otwór.

Najczęściej zadawane pytania

Czym różni się NUTR od NURT?

NUTR ma cylindryczną powierzchnię zewnętrzną bez kołnierzy bocznych – prowadzenie wyłącznie promieniowe, bez prowadzenia osiowego rolki po szynie. NURT ma kołnierze boczne na powierzchni zewnętrznej utrzymujące rolkę na szynie przy siłach osiowych lub przy nachyleniu prowadnicy. NUTR stosuje się gdy szyna jest wystarczająco szeroka i osiowe utrzymanie rolki zapewnione jest przez konstrukcję, NURT gdy wymagane jest mechaniczne prowadzenie boczne rolki po szynie.

Jak dobrać oś do rolki NUTR?

Oś rolki NUTR musi być wykonana w tolerancji js5 lub h5 zależnie od obciążenia i sposobu mocowania. Stal osi powinna być zahartowana do 55–60 HRC i szlifowana na Ra 0,4 µm jeśli rolka ma wewnętrzne łożysko igiełkowe bez pierścienia wewnętrznego – igły toczą się bezpośrednio po osi. Przy łożysku kulkowym wewnętrznym wymagania twardości osi są niższe. Skontaktuj się z nami przy projektowaniu osi do NUTR – podamy dokładne tolerancje i wymagania materiałowe.

Czy rolki NUTR wymagają dosmarowywania?

Rolki NUTR z uszczelnieniem 2RS są fabrycznie napełnione smarem i nie wymagają dosmarowywania przy standardowych obciążeniach i temperaturach. Przy pracy w zapyleniu lub wilgoci wymień rolki profilaktycznie co 1000–2000 godzin – zanieczyszczenia wnikają przez uszczelnienia i skracają trwałość. Rolki bez uszczelnienia wymagają dosmarowywania przez otwór lub przez smarowniczkę w osi.

Jakie obciążenie może przenosić rolka NUTR 30?

Rolka NUTR 30 (średnica zewnętrzna 62 mm, otwór 30 mm) ma nośność dynamiczną C około 28–32 kN i statyczną C0 około 32–38 kN zależnie od producenta i serii. Przy ciągłej pracy z obciążeniem promieniowym 5 kN i prędkością obwodowej 0,5 m/s trwałość obliczeniowa wynosi kilkaset tysięcy obrotów. Skontaktuj się z nami podając dokładne obciążenie i prędkość – wykonamy obliczenie trwałości przed doborem.

Czy rolki standardowe dostępne są w stali nierdzewnej?

Tak – wybrane rozmiary NUTR dostępne są w wykonaniu ze stali nierdzewnej do środowisk mokrych, myjonych i przemysłu spożywczego. Rolki nierdzewne mają niższą nośność dynamiczną niż stalowe ze względu na niższą twardość stali nierdzewnej bieżni. Skontaktuj się z nami podając wymagania środowiskowe i obciążenie – potwierdzimy dostępność wykonania nierdzewnego dla wymaganego rozmiaru.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Rolki standardowe (napinające i prowadzące) SKF, INA, FAG i Nadella są wymienne przy identycznej średnicy zewnętrznej, szerokości i wymiarze otworu lub trzpienia. Rolki z łożyskiem kulkowym i walcowym nie są wymienne mimo tych samych wymiarów zewnętrznych – typ elementu tocznego decyduje o nośności i dopuszczalnej prędkości. Przy wymianie podaj oznaczenie lub wymiary d, D, B.
