Zestawy liniowe i wałki stalowe h6

Budowa i działanie

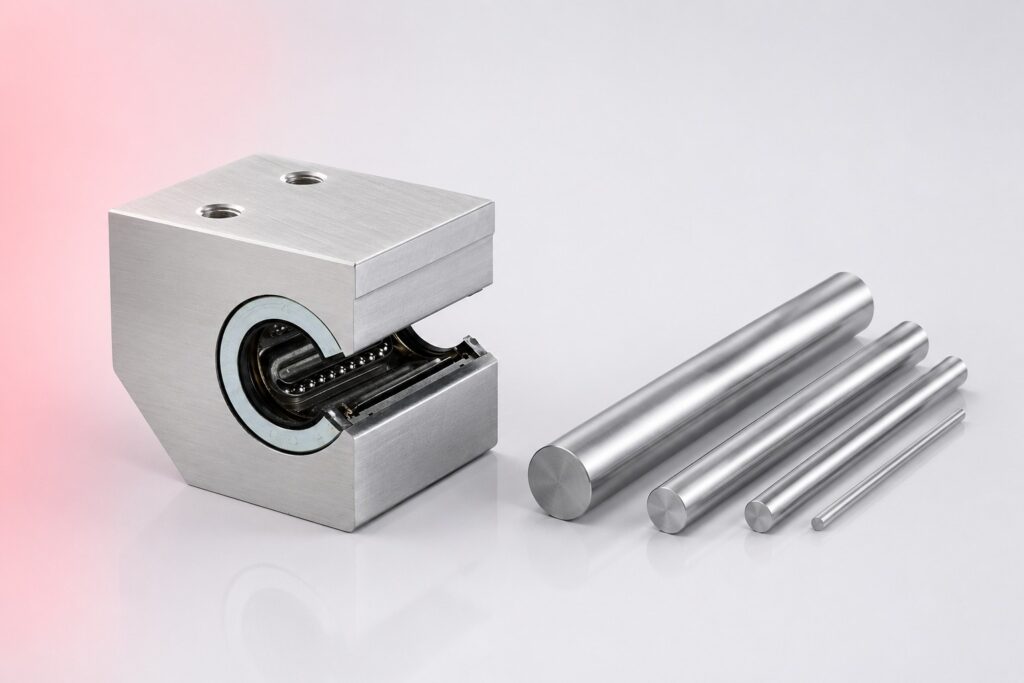

Zestaw liniowy to gotowy układ prowadzący złożony z jednego lub dwóch hartowanych wałów stalowych i tulejek liniowych kulkowych osadzonych w oprawach. Wały montowane są równolegle w ramie maszyny na podporach, a wózek lub płyta ruchoma przesuwa się po nich za pośrednictwem tulejek liniowych. Układ przenosi obciążenia promieniowe i momenty gnące działające prostopadle do osi ruchu, zapewniając płynne i ciche prowadzenie przy niskim tarciu i bez luzu.

Wały stalowe precyzyjne h6

Wał hartowany i szlifowany w klasie tolerancji h6 to podstawowy element układu z tulejkami liniowymi. Wykonany ze stali łożyskowej lub nawęglanej, hartowany indukcyjnie lub w całej objętości do twardości 60–64 HRC, szlifowany na wymiar z chropowatością Ra 0,2–0,4 µm. Dostępny w średnicach od 6 do 80 mm i długościach do 4000 mm. Wały w klasie h5 o ściślejszej tolerancji stosuje się przy wymaganiach najwyższej dokładności prowadzenia. Wały niehartowane lub toczone bez szlifowania nie nadają się do współpracy z tulejkami liniowymi.

Podpory wałów

Wał montuje się na podporach stałych (SK) lub podporach otwartych (SHF, SH) rozmieszczonych wzdłuż trasy. Podpora stała blokuje wał osiowo i promieniowo, podpora otwarta pozwala na swobodne osadzenie wału bez dokręcania śruby blokującej – stosuje się ją jako podparcie pośrednie bez blokowania osiowego. Podpory dostępne są w wykonaniu aluminiowym i stalowym, stojące i kołnierzowe, w rozmiarach odpowiadających standardowym średnicom wałów od 6 do 80 mm.

Jak dobrać

Podaj średnicę i długość wału, rozstaw podpór, obciążenie promieniowe i moment gnący działający na tulejkę, wymaganą prędkość posuwu i trwałość. Przy wymianie podaj średnicę wału i oznaczenie lub wymiary tulejki. Dobierzemy wał, tulejki i podpory jako kompletny układ lub poszczególne elementy osobno. Przy zamówieniu wału podaj wymaganą długość – przycinamy na wymiar.

Zastosowanie

Maszyny pakujące, automaty montażowe, drukarki przemysłowe, plotery, frezarki CNC niższej klasy, manipulatory, urządzenia medyczne i laboratoryjne, prasy pneumatyczne oraz wszelkie napędy liniowe wymagające lekkiego i cichego prowadzenia przy umiarkowanych obciążeniach i ograniczonym budżecie.

Najczęściej zadawane pytania

Jaka jest różnica między klasą tolerancji h6 a h5?

Klasa h6 to standardowa tolerancja wałów do tulejek liniowych – odchyłka średnicy dla wału 25 mm wynosi 0/−13 µm. Klasa h5 jest ściślejsza – odchyłka dla tego samego wału to 0/−9 µm – i stosuje się ją przy najwyższych wymaganiach dokładności prowadzenia lub gdy tulejka ma minimalny luz wynikający z zastosowania nakrętki zaciskowej. Dla typowych zastosowań h6 w pełni wystarczy i jest powszechnie dostępna z magazynu.

Czy można stosować jeden wał zamiast dwóch?

Jeden wał z tulejką liniową nie blokuje obrotu wózka wokół osi wału – układ jednotorowy wymaga dodatkowego zabezpieczenia przed obrotem przez prowadnicę liniową, rowek lub element konstrukcyjny ramy. Dwa równoległe wały z tulejkami blokują obrót wzajemnie i tworzą kompletny układ prowadzący. Układy jednotorowe stosuje się gdy moment gnący jest pomijalny i blokada obrotu zapewniona jest przez prowadnicę pomocniczą lub kształt profilu.

Jak długi wał można zamówić?

Standardowo do 4000 mm w jednym odcinku. Dla dłuższych tras można łączyć dwa wały tuleją łączącą, zachowując ciągłość powierzchni tocznej – połączenie wymaga precyzyjnego ustawienia osi obu segmentów. Przy zamówieniu podaj wymaganą długość z dokładnością do milimetra – wały przycinamy i fazujemy końce fabrycznie przed wysyłką.

Czy wał ze stali nierdzewnej nadaje się do tulejek liniowych?

Standardowe wały nierdzewne z austenitu (304, 316) mają twardość powierzchni około 20–25 HRC i nie nadają się do tulejek liniowych – kulki wycinają bieżnie w ciągu kilkudziesięciu godzin. Do środowisk korozyjnych stosuje się wały z martenzytycznej stali nierdzewnej hartowanej do 55–58 HRC lub wały ze stali węglowej z powłoką chromową. Podaj warunki środowiskowe – dobierzemy właściwe rozwiązanie.

Jak zamocować wał w podporze stałej?

Wał wsuń do oprawy podpory i dokręć śrubę dociskową kluczem imbusowym momentem podanym przez producenta – typowo 2–8 Nm zależnie od rozmiaru. Nie przekręcaj śruby – nadmierny moment deformuje powierzchnię wału i utrudnia prowadzenie tulejki w tym miejscu. Podporę stałą montuj na końcach wału, podpory otwarte jako podparcia pośrednie bez blokowania osiowego.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Wałki stalowe h6 różnych producentów są wymienne przy tej samej średnicy i tolerancji h6. Tuleje liniowe kulkowe LM i obudowy wałków różnych producentów (SKF, INA, THK) pasują do wałka h6 tej samej średnicy. Przy wymianie wałka sprawdź twardość powierzchni – minimum 60 HRC dla tulei kulkowych.
