Wózki, szyny i akcesoria

Budowa i działanie

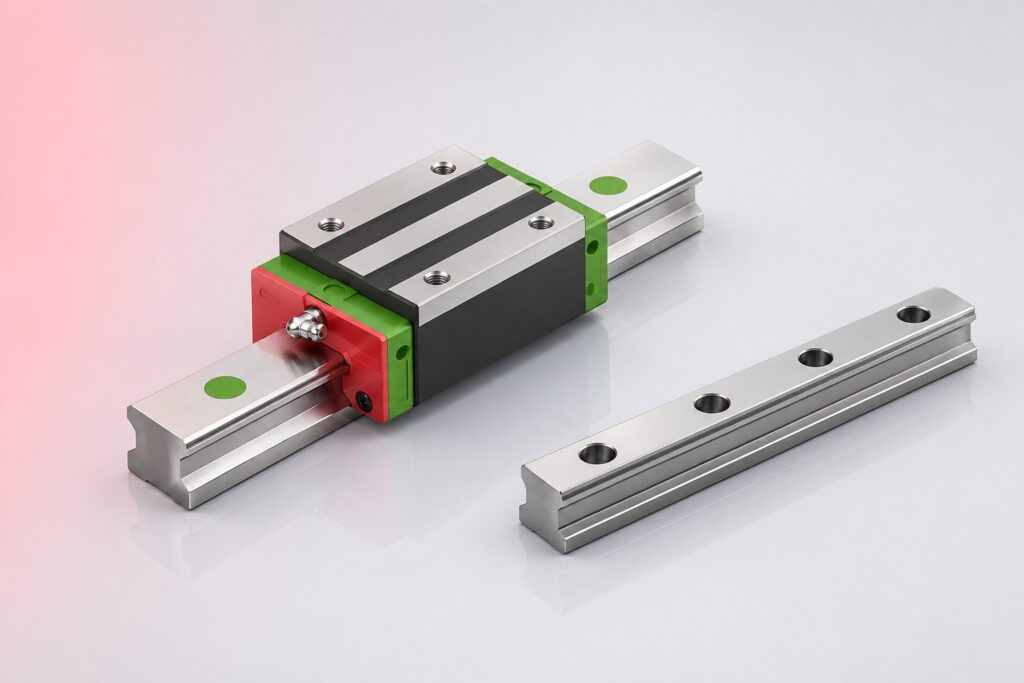

Prowadnice szynowe profilowane składają się z hartowanej szyny z bieżniami frezowanymi wzdłuż profilu oraz wózka z elementami tocznymi – kulkami lub wałeczkami – krążącymi w zamkniętym obiegu po bieżniach szyny i wózka. Wózek przenosi obciążenia we wszystkich kierunkach prostopadłych do osi ruchu: promieniowe, odwrotne promieniowe i boczne, a także momenty skręcające i gnące. Wstępne napięcie elementów tocznych eliminuje luz w układzie i zwiększa sztywność prowadnicy.

Serie i typy

Bosch Rexroth oferuje prowadnice serii Runner Block w rozmiarach 15–65 mm z wózkami kulkowymi (R1651, R1661) i wałeczkowymi (R1622, R1632) w czterech klasach wstępnego napięcia: bez napięcia, lekkie, średnie i ciężkie. HIWIN oferuje prowadnice serii HG z wózkami o czterech rzędach kulek do zastosowań ogólnych, EG o węższej podstawie do ograniczonej przestrzeni oraz WE z wałeczkami do bardzo wysokich obciążeń i sztywności. Akcesoria obejmują zaślepki końcowe szyn, płytki mocujące, smarowniczki, uszczelnienia labiryntowe i zeskrobaki do pracy w zanieczyszczonym środowisku.

Klasy dokładności i wstępnego napięcia

Prowadnice dostępne są w klasach dokładności od normalnej (N) przez wysoką (H) do precyzyjnej (P) i ultraprecyzyjnej (SP/UP). Klasa dokładności określa odchyłkę wysokości i szerokości wózka oraz prostoliniowość szyny. Wstępne napięcie (preload) eliminuje luz w układzie i zwiększa sztywność kosztem wyższych sił tarcia i wyższej temperatury pracy – dobiera się je do wymaganej sztywności i charakteru obciążeń.

Jak dobrać

Podaj obciążenia działające na wózek w trzech kierunkach i trzy momenty, wymaganą długość skoku, prędkość i przyspieszenie, wymaganą trwałość w kilometrach lub godzinach oraz klasę dokładności pozycjonowania. Przy wymianie podaj oznaczenie z wózka lub szyny – litera i cyfra rozmiaru, seria i klasa wstępnego napięcia. Pomagamy dobrać kompletną prowadnicę lub tylko wózek do istniejącej szyny.

Zastosowanie

Obrabiarki CNC – osie X, Y, Z centrum obróbczego, roboty kartezjańskie i manipulatory, maszyny pakujące i etykietujące, urządzenia pomiarowe i kontroli jakości, prasy, wtryskarki, laserowe i plazmowe systemy cięcia oraz wszelkie układy wymagające wysokiej sztywności i powtarzalności pozycjonowania.

Najczęściej zadawane pytania

Czy wózki HIWIN pasują do szyn Bosch Rexroth?

Nie. Mimo podobnych rozmiarów nominalnych profile bieżni szyn Bosch Rexroth i HIWIN różnią się geometrycznie i nie są ze sobą kompatybilne. Wózek musi być dobrany do szyny tego samego producenta i tej samej serii. Przy wymianie tylko wózka lub tylko szyny zawsze podaj oznaczenie istniejącego elementu – dobierzemy pasujący odpowiednik z tej samej rodziny.

Czym różnią się wózki kulkowe od wałeczkowych?

Wózki kulkowe mają niższe tarcie, cichszą pracę i lepszą tolerancję na małe odchyłki równoległości szyn. Wózki wałeczkowe przenoszą wyższe obciążenia i mają większą sztywność przy tym samym rozmiarze zewnętrznym dzięki kontaktowi liniowemu wałeczka z bieżnią zamiast punktowego kontaktu kulki. Wałeczkowe stosuje się przy dużych siłach skrawania i momentach gnących, kulkowe przy wysokich prędkościach i wymaganiach ciszy.

Jak smarować prowadnice szynowe?

Przez smarowniczkę w boku wózka smarem litowym NLGI 2 lub olejem zgodnie z zaleceniem producenta. Przy pracy ciągłej w zapyleniu stosuj automatyczny dozownik smaru podłączony do smarowniczki. Ilość smaru przy każdym dosmarowaniu powinna być mała – kilka dziesiątych grama na wózek – nadmiar smaru podnosi temperaturę i może uszkodzić uszczelnienia. Niektóre serie wózków mają zbiorniczek oleju z filcem dozującym smar grawitacyjnie.

Co to jest klasa wstępnego napięcia i jak ją dobrać?

Wstępne napięcie to celowo wprowadzony nacisk wstępny między elementami tocznymi a bieżniami, który eliminuje luz w układzie. Bez napięcia – do zastosowań gdzie luz jest akceptowalny i liczy się minimalne tarcie. Lekkie (C1) – standardowe zastosowania ogólne. Średnie (C2) i ciężkie (C3) – wysokie obciążenia zmienne i duże momenty gnące wymagające maksymalnej sztywności układu. Wyższe wstępne napięcie zwiększa sztywność, ale skraca trwałość i podnosi temperaturę pracy.

Jak długa szyna jest dostępna i czy można ją skracać?

Szyny Bosch Rexroth i HIWIN dostępne są w standardowych długościach do 4000 mm oraz jako odcinki przycinane na wymiar. Szyny można łączyć ze sobą łącznikami zachowując ciągłość bieżni dla dłuższych skoków. Skracanie szyny we własnym zakresie jest możliwe piłą do metalu lub tarczą, ale wymaga fazowania końca i usunięcia zadziorów przy otworach mocujących – najlepiej zamawiać szyny przycinane fabrycznie z gotowymi otworami.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Wózki i szyny HIWIN serii HG, EG i WE oraz THK serii HSR i SSR są częściowo wymienne – szyna HIWIN HGR 20 i THK HSR 20 mają identyczny rozstaw otworów montażowych. Wózki najlepiej stosować z szyną tego samego producenta i serii. Podaj oznaczenie istniejącego układu – dobierzemy zamiennik lub uzupełnienie.
