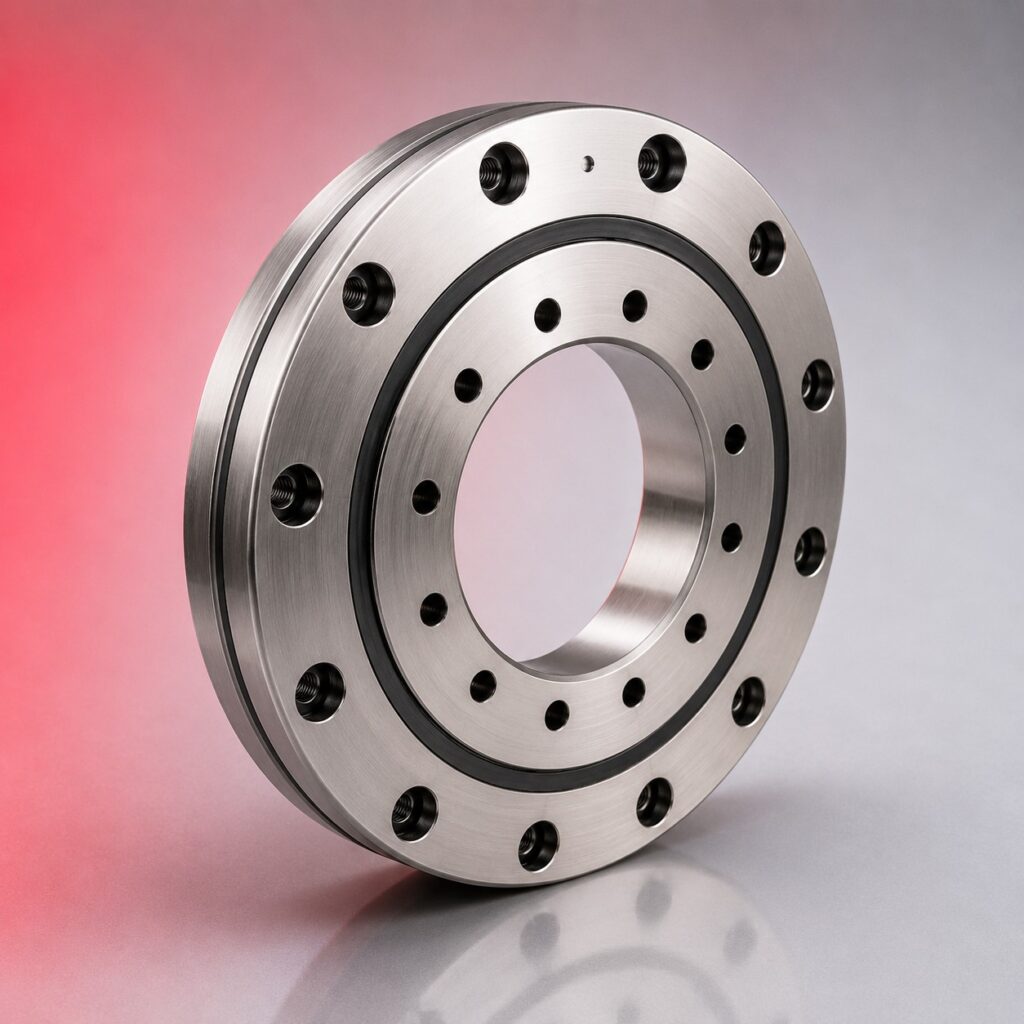

Łożyska walcowe do stołów obrotowych

Budowa i działanie

Łożyska walcowe do stołów obrotowych to specjalne łożyska pełnowałeczkowe lub z dużą liczbą wałeczków zaprojektowane do przenoszenia bardzo wysokich obciążeń promieniowych i momentów gnących przy wolnych lub bardzo wolnych obrotach stołu obrotowego obrabiarki. Pełnowałeczkowa budowa bez koszyczka maksymalizuje liczbę wałeczków i nośność przy minimalnych gabarytach zewnętrznych. Bieżnia zewnętrzna osadzona bezpośrednio w stole eliminuje konieczność stosowania oddzielnej obudowy.

Serie i typy

Łożyska serii SL (SKF), RNA (INA/Schaeffler), RNN – pełnowałeczkowe bez koszyczka do stołów obrotowych tokarek karuzelowych i szlifierek płaszczyznowych. Łożyska krzyżowo-wałeczkowe (crossed roller bearings) serii RE, RB (IKO, THK) – dwa rzędy wałeczków ułożone naprzemiennie pod kątem 90° umożliwiające przenoszenie sił promieniowych, osiowych i momentów gnących w jednym kompaktowym łożysku. Łożyska z płytkami Vee (V-groove) do prowadnic liniowych stołów.

Jak dobrać

Podaj moment gnący od obciążeń niesymetrycznych stołu, siłę osiową od masy stołu i przedmiotu, siłę promieniową od sił skrawania, prędkość obrotową stołu i wymaganą dokładność bicia promieniowego i osiowego stołu. Łożyska do stołów obrotowych dobierane są przez producenta obrabiarki lub serwis specjalistyczny – skontaktuj się z nami podając typ i model obrabiarki.

Zastosowanie

Stoły obrotowe tokarek karuzelowych i centrów tokarskich, stoły obrotowe szlifierek płaszczyznowych i do wałków, stoły podziałowe i obrotowe frezarek CNC, głowice rewolwerowe i narzędziowe oraz wszelkie układy wymagające precyzyjnego prowadzenia obrotu przy dużych obciążeniach zewnętrznych.

Najczęściej zadawane pytania

Czym różni się łożysko pełnowałeczkowe od łożyska z koszyczkiem?

Łożysko pełnowałeczkowe ma maksymalną możliwą liczbę wałeczków bez koszyczka – wałeczki stykają się ze sobą bezpośrednio lub oddzielone są dystansownikami. Wyższy nośność promieniowa przy tych samych wymiarach zewnętrznych kosztem niższej prędkości granicznej – tarcie między wałeczkami generuje ciepło przy wysokich prędkościach. Do stołów obrotowych pracujących z niską prędkością i dużymi obciążeniami łożyska pełnowałeczkowe są optymalnym wyborem.

Co to jest łożysko krzyżowo-wałeczkowe i kiedy je stosować?

Łożysko krzyżowo-wałeczkowe (crossed roller) ma wałeczki ułożone naprzemiennie pod kątem 90° w jednym rzędzie – co drugi wałeczek obrócony o 90° względem sąsiadów. Taka geometria pozwala jednoczesne przenoszenie sił promieniowych, osiowych i momentów gnących w jednym kompaktowym pierścieniu. Stosuje się je w robotach, manipulatorach i stołach obrotowych CNC gdzie wymagana jest wysoka sztywność we wszystkich kierunkach przy minimalnych gabarytach węzła.

Jak smarować łożysko pełnowałeczkowe stołu?

Smar litowy NLGI 2 podawany przez otwory smarownicze w pierścieniu lub przez centralny układ smarowania. Przy wolnych obrotach stołu interwał dosmarowywania może być długi – sprawdź zalecenia producenta obrabiarki. Nadmiar smaru w łożysku pełnowałeczkowym powoduje wzrost temperatury i wzrost momentu obrotowego stołu – nie przepełniaj przestrzeni smarowniczej.

Czy mogę samodzielnie wymienić łożysko stołu tokarki karuzelowej?

Wymiana łożyska stołu karuzelowego to poważna operacja serwisowa wymagająca demontażu stołu, specjalistycznych narzędzi montażowych i precyzyjnego ustawienia bicia po montażu nowego łożyska. Nieprawidłowy montaż powoduje błąd bicia promieniowego i osiowego stołu przekładający się bezpośrednio na dokładność obróbki. Zalecamy zlecenie wymiany specjalistycznemu serwisowi obrabiarek lub skontaktowanie się z nami przed podjęciem decyzji.

Jaki producent łożysk do stołów obrotowych jest najlepszy?

SKF serii SL i INA/Schaeffler serii RNA to standard w łożyskach pełnowałeczkowych do stołów obrotowych. IKO i THK dominują w łożyskach krzyżowo-wałeczkowych do robotów i manipulatorów. Przy wymianie łożyska stołu obrabiarki stosuj producenta i serię zgodną z dokumentacją serwisową maszyny – zmiana producenta bez weryfikacji wymiarów może powodować problemy z pasowaniem i biciami.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska walcowe do stołów obrotowych (seria NCF, NJG, SL, BC4) produkowane przez SKF, FAG i INA są wymienne przy identycznym oznaczeniu. Pełne złożenie walcowe (full complement) bez koszyczka – wyższa nośność przy tej samej średnicy, wyłącznie do powolnych ruchów obrotowych i wahadłowych.
