Łożyska baryłkowe

Budowa i działanie

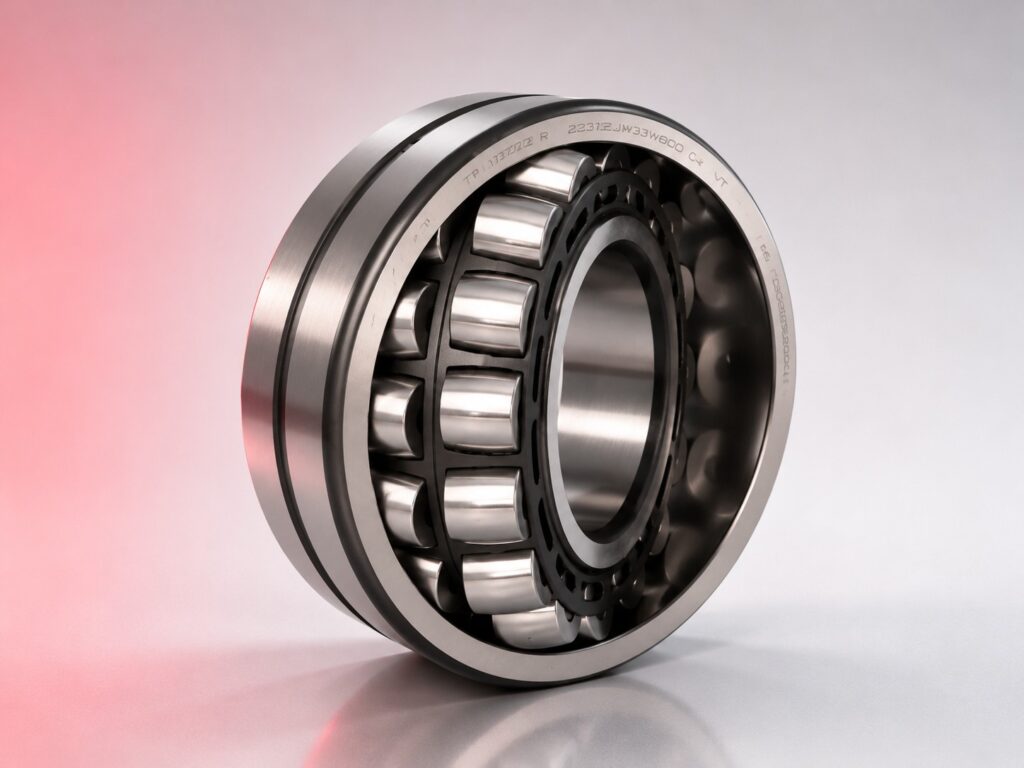

Łożyska baryłkowe (wałeczkowe baryłkowe, sferyczne) mają baryłkowate wałeczki toczące się po sferycznej bieżni pierścienia zewnętrznego i dwóch bieżniach pierścienia wewnętrznego. Sferyczna bieżnia zewnętrzna pozwala obu rzędom wałeczków ustawić się swobodnie przy odchyłce kątowej osi wału względem obudowy do 2,5° – łożysko jest samonastawne. Kontakt liniowy baryłkowatego wałeczka z bieżnią daje bardzo wysoką nośność promieniową – najwyższą ze wszystkich typów łożysk tocznych przy tej samej gabarytach zewnętrznych.

Typy w ofercie DAREX

Łożyska baryłkowe dwurzędowe promieniowe (222xx, 223xx, 230xx, 231xx, 232xx, 240xx, 241xx) – najwyższa nośność promieniowa i samonastawność do kruszarek, walcowni i przenośników. Otwór walcowy lub stożkowy K do montażu na tulei wciągającej lub zaciskowej. Łożyska baryłkowe jednorzędowe – do zastosowań o niższych wymaganiach nośności. Łożyska baryłkowe wzdłużne (oporowe) (292xx, 293xx, 294xx) – do przenoszenia bardzo dużych sił osiowych przy jednoczesnym obciążeniu promieniowym.

Producenci

SKF, FAG, NSK, NTN w pełnym typoszeregu łożysk baryłkowych promieniowych. ZKL i ROLLWAY do zastosowań przemysłowych ogólnych. Timken i FAG w łożyskach baryłkowych wzdłużnych 292xx i 293xx.

Jak dobrać

Podaj obciążenie promieniowe i osiowe, oczekiwaną odchyłkę kątową wału, prędkość obrotową i warunki pracy. Przy montażu na tulei wciągającej podaj długość czopa i zakres średnic wału do osadzenia. Łożyska baryłkowe wzdłużne dobierają się oddzielnie – podaj siłę osiową, prędkość i wymiary gniazda.

Zastosowanie

Kruszarki szczękowe i stożkowe, walcownie hutnicze, młyny kulowe i pręcikowe, przenośniki taśmowe i ślimakowe dużych mocy, wały papiernicze, napędy dźwigów i wciągarek, reduktory przemysłowe i przekładnie wałów z ugięciem, maszyny rolnicze dużych mocy oraz wszystkie węzły wymagające najwyższej nośności i kompensacji ugięcia wału.

Najczęściej zadawane pytania

Czym różni się łożysko baryłkowe od walcowego przy podobnych wymiarach?

Łożysko baryłkowe ma samonastawność do 2,5° – walcowe nie kompensuje żadnej odchyłki kątowej. Baryłkowe przenosi jednocześnie obciążenia promieniowe i osiowe – walcowe głównie promieniowe. Nośność promieniowa baryłkowego jest wysoka dzięki kontaktowi liniowemu baryłkowatego wałeczka, ale nieco niższa niż walcowego cylindrycznego przy identycznych gabarytach. Baryłkowe jest drogie i stosowane tam gdzie samonastawność lub siły osiowe są wymagane. Walcowe jest tańsze do zastosowań bez kąta i bez sił osiowych.

Jak dużą odchyłkę kątową kompensuje łożysko baryłkowe?

Łożyska baryłkowe dwurzędowe serii 222xx i 223xx kompensują odchyłkę kątową do 2,5° przy obciążeniu promieniowym. Przy maksymalnej odchyłce nośność łożyska jest nieznacznie obniżona – trwałość obliczeniowa zmniejsza się przy pracy stale przy maksymalnym kącie. Łożyska baryłkowe nie są projektowane do stałej pracy przy 2,5° – kąt ten to wartość maksymalna dla kompensacji błędów montażu i ugięcia wału, nie stały kąt roboczy.

Co to jest tuleja zaciskowa i jak różni się od wciągającej?

Tuleja wciągająca (adapter sleeve, seria H, AH) osadza się między łożyskiem z otworem stożkowym a gładkim wałem i wciąga się nakrętką zmniejszając swoją średnicę zewnętrzną – wciąga łożysko na wał. Tuleja zaciskowa (withdrawal sleeve, seria AH W) działa odwrotnie – osadza się na wale i przy dokręceniu nakrętki rozszerza się na wale, łożysko zdejmuje się przez wysunięcie tulei. Tuleje zaciskowe ułatwiają demontaż przy ograniczonym dostępie do nakrętki z jednej strony.

Jak smarować duże łożyska baryłkowe w kruszarkach?

Łożyska baryłkowe w kruszarkach i młynach smarowane są olejem przez centralny układ olejowy z filtrem i chłodnicą oleju. Olej przemysłowy ISO VG 100–220 EP cyrkuluje przez łożyska i odprowadza ciepło generowane przez duże obciążenia. Przy braku centralnego układu stosuje się smar litowy EP NLGI 2–3 z ręcznym dosmarowywaniem przez smarowniczki – interwał dosmarowywania zależy od obciążenia i temperatury, typowo co kilkadziesiąt do kilkuset godzin pracy.

Czy łożyska baryłkowe wymagają wstępnego napięcia?

Nie – łożyska baryłkowe dwurzędowe pracują z normalnym luzem wewnętrznym CN lub C3 bez wstępnego napięcia. Luz C3 (większy od normalnego) stosuje się przy wysokich temperaturach pracy i ciasnych pasowaniach zmniejszających luz wewnętrzny po montażu. Łożyska baryłkowe wzdłużne (oporowe) montuje się z minimalnym obciążeniem osiowym zapewniającym kontakt wałeczków z bieżniami – bez obciążenia wałeczki ślizgają się zamiast toczyć.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łożyska baryłkowe SKF, FAG, NSK i NTN są wymienne przy identycznym oznaczeniu ISO. Montaż na tulei wciągającej H (seria 22xxx) lub bezpośrednio na stożkowym czopie wału (K) – przy wymianie zachowaj ten sam sposób montażu i rozmiar tulei. ZKL oferuje tańsze zamienniki do wolnoobrotowych i ciężkich aplikacji przemysłowych.
