Nakrętki łożyskowe KM

Budowa i działanie

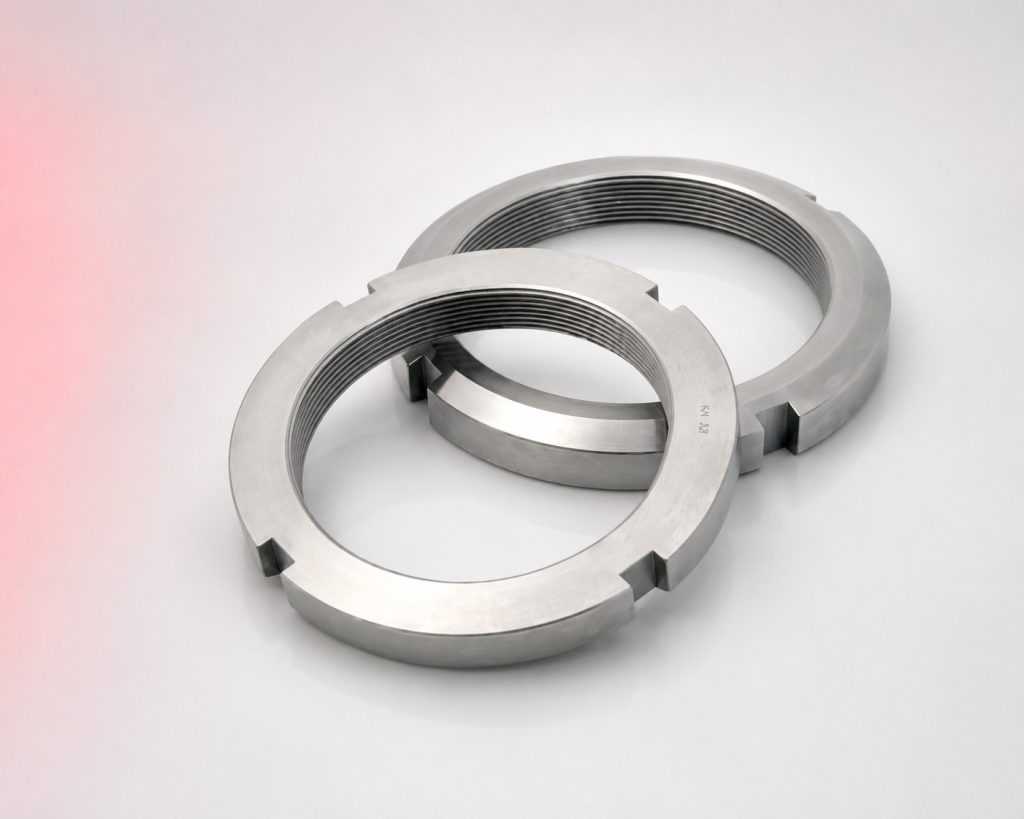

Nakrętka łożyskowa KM (KM = Kreismutter, nakrętka okrągła) to okrągła nakrętka z gwintem metrycznym drobnozwojnym i rowkami (gniazdami) na obwodzie do klucza hakowego lub udarowego. Rowki rozmieszczone co 60° umożliwiają dokręcenie i luzowanie nakrętki kluczem hakowym w miejscach o ograniczonym dostępie. Gwint drobnozwojny (skok 0,75–4 mm zależnie od rozmiaru) daje lepszą samohamowność niż gwint standardowy i umożliwia precyzyjną regulację osiową łożyska przy małych kątach obrotu nakrętki.

Typoszereg i wymiary

Nakrętki KM w numerach od KM 0 (M10×0,75) do KM 100 (M500×4) i powyżej. Popularne rozmiary: KM 5 (M25×1,5), KM 6 (M30×1,5), KM 7 (M35×1,5), KM 8 (M40×1,5), KM 9 (M45×1,5), KM 10 (M50×1,5), KM 11 (M55×2), KM 12 (M60×2). Materiały: stal węglowa ocynkowana (standard), stal nierdzewna AISI 304 do środowisk korozyjnych, mosiądz do zastosowań niemagnetycznych.

Jak dobrać

Numer KM = numer serii tulei wciągającej H lub AH przy montażu łożyska na tulei. Przy bezpośrednim montażu łożyska na gwintowanym wale numer KM wynika ze średnicy gwintu wału – tabela konwersji w katalogu SKF/FAG. Przy zamawianiu podaj numer KM – dobierzemy pasującą podkładkę MB tego samego numeru.

Zastosowanie

Montaż łożysk baryłkowych i kulkowych wachliwych z otworem stożkowym na tulejach wciągających, osiowe mocowanie łożysk na wałach z gwintem drobnozwojnym, mocowanie kół pasowych, zębatek i tarcz na gwintowanych wałach reduktorów i przenośników.

Najczęściej zadawane pytania

Jakim kluczem dokręcać nakrętkę KM?

Kluczem hakowym (hook spanner) z hakiem wchodzącym w rowki nakrętki lub kluczem wtrąconym (pin spanner) z kołkiem wchodzącym w otwory nakrętki. Klucze hakowe SKF i FAG dostępne do wszystkich rozmiarów KM w ofercie DAREX. Przy braku klucza hakowego można tymczasowo użyć dłuta i młotka do obracania nakrętki przez rowki – ostrożnie, bo grozi uszkodzeniem rowków przy użyciu nadmiernej siły.

Jak sprawdzić czy nakrętka KM jest prawidłowo dokręcona przy montażu na tulei?

Mierz luz wewnętrzny łożyska czujnikiem zegarowym po każdym obrocie nakrętki o 1/6 (60°). Wymagane zmniejszenie luzu wewnętrznego po montażu na tulei podane jest w karcie katalogowej producenta łożyska (np. SKF podaje dla każdego rozmiaru łożyska wymagane zmniejszenie luzu w µm). Przy osiągnięciu wymaganego zmniejszenia luzu – zabezpiecz podkładką MB i nie dokręcaj dalej.

Czy nakrętki KM różnych producentów są wymienne?

Tak – gwint nakrętki KM jest znormalizowany (metryczny drobnozwojny DIN 981) i nakrętki różnych producentów (SKF, FAG, INA, ZKL) tego samego numeru są wymienne. Różnice dotyczą materiału, powłoki i szczegółów wykonania rowków – funkcjonalnie są identyczne przy tym samym numerze KM.

Kiedy stosować nakrętkę ze stali nierdzewnej zamiast stalowej?

Nakrętki KM nierdzewne stosuj gdy gwint wału lub tulei jest ze stali nierdzewnej (mieszanie stali nierdzewnej z węglową powoduje korozję galwaniczną przy wilgoci), gdy obudowa maszyny jest myta ciśnieniowo i korozja nakrętki stalowej jest problemem estetycznym lub sanitarnym, lub gdy maszyna pracuje w agresywnym środowisku chemicznym. Przy wysokich momentach dokręcenia stosuj stal węglową ze względu na wyższą wytrzymałość gwintu.
