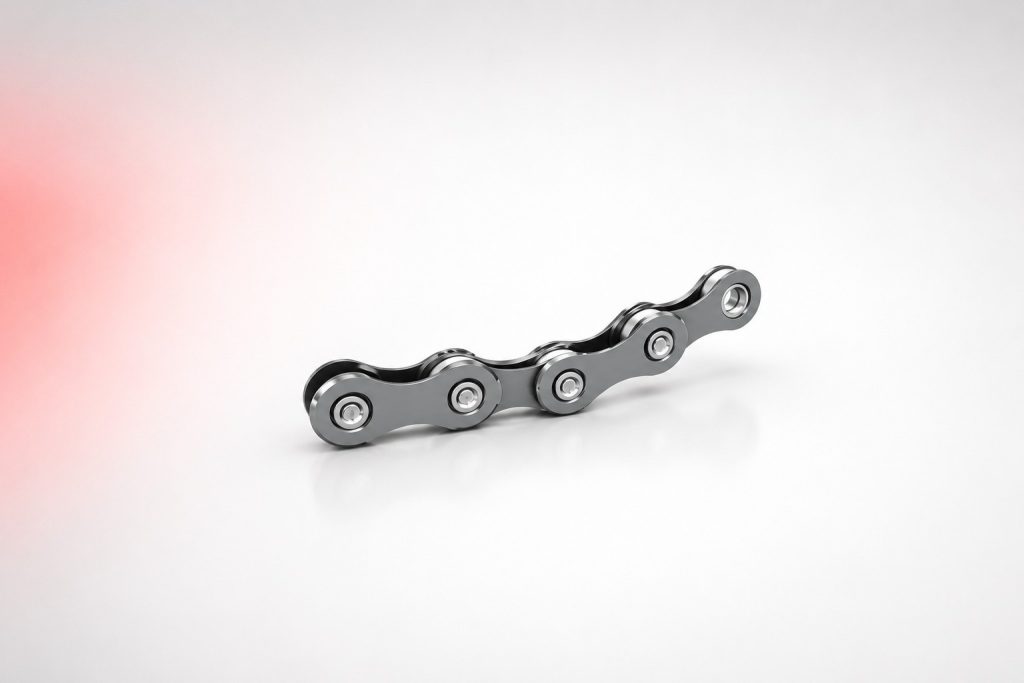

Łańcuchy rolkowe typ A

Budowa i działanie

Łańcuchy rolkowe typ A według normy ANSI B29.1 to standard łańcuchów napędowych powszechnie stosowany w maszynach produkowanych według norm ameryki północnej. Zasada działania jest identyczna jak łańcuchów ISO – ogniwa zewnętrzne i wewnętrzne z rolką toczącą się po zębach koła. Różnicą są wymiary wewnętrzne – łańcuch ANSI jest szerszy od ISO przy tej samej podziałce nominalnej, co oznacza wyższą nośność pojedynczego rzędu przy tej samej podziałce.

Oznaczenia i podziałki

Łańcuchy ANSI B29.1 oznaczane są numerycznie: 25 (p=6,35 mm), 35 (p=9,525 mm), 40 (p=12,7 mm), 50 (p=15,875 mm), 60 (p=19,05 mm), 80 (p=25,4 mm), 100 (p=31,75 mm), 120 (p=38,1 mm), 140 (p=44,45 mm), 160 (p=50,8 mm), 200 (p=63,5 mm), 240 (p=76,2 mm). Pierwsze cyfry oznaczają podziałkę w ósmych częściach cala, ostatnia cyfra: 0 – rolkowy standardowy, 5 – bezrolkowy (bush chain). Wielorzędowe: sufiks -2, -3, -4 (duplex, triplex, quadruplex).

Jak dobrać

Podaj moc, prędkość obrotową i liczbę zębów koła napędowego – dobieramy numer łańcucha ANSI z tabeli mocy producenta. Przy wymianie podaj numer z płytki łańcucha lub podziałkę w calach zmierzoną suwmiarką. Upewnij się że masz łańcuch ANSI a nie ISO – podziałka 12,7 mm jest wspólna dla ANSI 40 i ISO 08B ale wymiary wewnętrzne są różne.

Zastosowanie

Maszyny importowane ze Stanów Zjednoczonych, Kanady i Meksyku zaprojektowane według norm ANSI, urządzenia przemysłowe z dokumentacją w calach, maszyny rolnicze marek John Deere i Case IH stosujących łańcuchy ANSI, linie produkcyjne z mieszanymi normami ISO i ANSI oraz wszędzie gdzie wymiana łańcucha ISO na ANSI wymagałaby równoczesnej wymiany kół łańcuchowych.

Najczęściej zadawane pytania

Czy łańcuch ANSI 40 i ISO 08B są wymienne?

Nie – mimo identycznej podziałki 12,7 mm łańcuch ANSI 40 ma szerokość wewnętrzną 7,85 mm a ISO 08B 7,75 mm, średnicę rolki ANSI 7,92 mm a ISO 8,51 mm. Koło do łańcucha ANSI 40 ma inną geometrię zarysów zębów niż koło ISO 08B – łańcuch ANSI na kole ISO zazębia się nieprawidłowo i szybko się zużywa lub wyskakuje. Zawsze stosuj łańcuch i koło tej samej normy.

Jak rozpoznać łańcuch ANSI gdy nie ma oznaczenia?

Zmierz podziałkę (oś-oś sworzni) i szerokość wewnętrzną ogniwa suwmiarką. Porównaj z tabelą ANSI B29.1 i ISO 606 – jeśli szerokość wewnętrzna jest bliższa wartości ANSI to masz łańcuch ANSI. Dodatkowy wskaźnik: łańcuchy ANSI mają zazwyczaj cieńsze płytki przy tej samej podziałce niż ISO odpowiednik, za to są szersze wewnętrznie. Przy wątpliwościach wyślij zdjęcie lub przynieś próbkę łańcucha – zidentyfikujemy normę.

Czy można zastąpić łańcuch ANSI łańcuchem ISO bez wymiany kół?

Nie – różne geometrie zębów kół ANSI i ISO uniemożliwiają bezpośrednią zamianę łańcucha bez wymiany kół. Jedynym wyjątkiem jest zmiana całego napędu – nowy łańcuch ISO i nowe koła ISO – co wymaga weryfikacji wymiarów i zazwyczaj zmiany rozstawu osi ze względu na inne wymiary kół przy tej samej podziałce. Przy remoncie maszyny ANSI stosuj łańcuch i koła ANSI – jest to prostsze i pewniejsze niż konwersja na ISO.

Jaka jest dostępność łańcuchów ANSI w Polsce?

Popularne numery ANSI 40, 50, 60, 80 dostępne są z magazynu z dostawą w ciągu kilku dni. Mniejsze numery 25, 35 i większe 100, 120, 140 wymagają zamówienia z terminem kilku dni roboczych. Numer ANSI 160, 200 i 240 to produkty specjalne z dłuższym terminem dostawy. Skontaktuj się z nami podając numer ANSI i ilość – sprawdzimy dostępność i potwierdzimy termin.

Czy ogniwo łączące ANSI jest takie samo jak ISO?

Nie – ogniwa łączące (connecting links) do łańcuchów ANSI i ISO mają różne wymiary odpowiadające szerokości wewnętrznej łańcucha. Ogniwo łączące musi być tej samej normy i numeru co łańcuch. Przy zamawianiu ogniwa łączącego zawsze podaj normę (ANSI lub ISO) i numer łańcucha – nie zamawiaj ogniwa tylko po podziałce bo możesz otrzymać nieodpowiedni rozmiar.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łańcuchy rolkowe ANSI B29.1 typ A Renold, Tsubaki i Regina są wymienne przy identycznym numerze (np. 40, 50, 60, 80). Łańcuch ANSI nie jest wymienny z ISO 606 przy tej samej podziałce – różne wymiary wewnętrzne. Stosuj wyłącznie z kołami ANSI – koło ISO nie pasuje do łańcucha ANSI mimo tej samej podziałki.
