Igiełki łożyskowe

Budowa i parametry

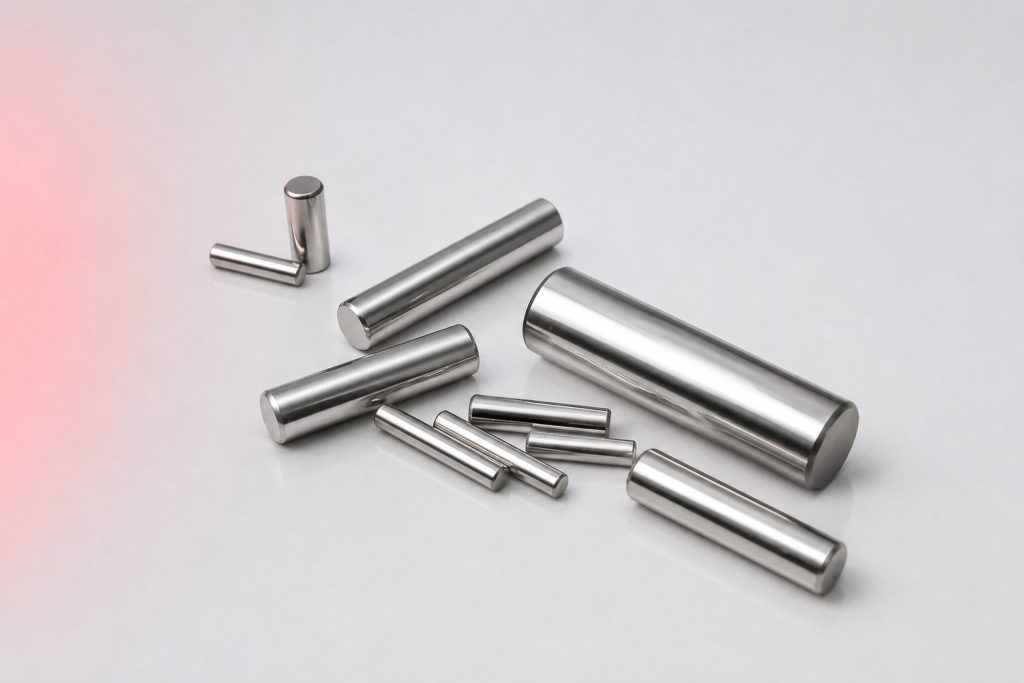

Igiełki łożyskowe to cylindryczne elementy toczne o stosunku długości do średnicy powyżej 4:1, produkowane ze stali łożyskowej 100Cr6 lub stali nierdzewnej AISI 440C. Precyzyjnie szlifowane na wymiar i kształt z chropowatością powierzchni Ra 0,05–0,1 µm i odchyłką kształtu poniżej 1 µm w klasach dokładności G25–G3. Końce igiełek mogą być płaskie lub sferyczne – igiełki z płaskimi końcami do złożeń z koszyczkiem, ze sferycznymi do złożeń pełnych bez koszyczka gdzie stykają się ze sobą bokami.

Wymiary i typoszereg

Igiełki produkowane w średnicach od 1,0 do 5,0 mm i długościach od 5,8 do 47,8 mm według normy ISO 3096. Oznaczenie igiełki zawiera średnicę i długość – np. igiełka 2,5×17,8 to średnica 2,5 mm, długość 17,8 mm. Klasy dokładności F3 (odpowiednik G3) i F5 (G5) do łożysk precyzyjnych, F8 (G8) do standardowych złożeń igiełkowych HK, BK, NA.

Jak dobrać

Podaj oznaczenie złożenia igiełkowego (HK, BK, NA, NKI) – z katalogu producenta (INA, SKF, IKO) odczytamy wymiary igiełki. Alternatywnie podaj średnicę d i długość l igiełki zmierzone mikrometrem ze starego złożenia. Zawsze zamawiaj igiełki tej samej klasy dokładności co oryginalne.

Zastosowanie

Złożenia igiełkowe HK i BK, kompletacje pełne (full complement) bez koszyczka, wały rozrządu i korbowody silników spalinowych, skrzynki biegów, mechanizmy zaworowe, urządzenia precyzyjne i mechanizmy o minimalnej przestrzeni radialnej wymagające elementów tocznych o wysokiej nośności przy małym przekroju.

Najczęściej zadawane pytania

Skąd zmierzyć wymiary igiełki ze starego złożenia?

Średnicę mierz mikrometrem w trzech miejscach wzdłuż igiełki – wynik powinien być identyczny w każdym miejscu przy nieuszkodzonej igiełce. Długość mierz śrubomierzem lub mikrometrem z końcówkami płaskimi. Przy igiełkach ze sferycznymi końcami zmierz długość od środka sfery do środka sfery (wymiar efektywny) lub od wierzchołka do wierzchołka i odejmij wartość zaokrąglenia.

Czy igiełki stalowe i nierdzewne są wymienne?

Wymiarowo tak – igiełka nierdzewna AISI 440C o tych samych wymiarach pasuje do tego samego złożenia co igiełka stalowa 100Cr6. Różnica w twardości (stalowe 60–66 HRC, nierdzewne 58–62 HRC) powoduje nieco niższą nośność złożenia z igiełkami nierdzewnymi. Do zastosowań w środowiskach korozyjnych lub przemyśle spożywczym stosuj igiełki nierdzewne razem z nierdzewnymi pierścieniami złożenia.

Ile igiełek mieści złożenie HK 2016?

Złożenie HK 2016 (średnica wewnętrzna 20 mm, szerokość 16 mm) zawiera zazwyczaj 18–22 igiełki o średnicy 2,0 mm i długości 15,8 mm zależnie od producenta (INA, SKF). Dokładna liczba podana jest w karcie katalogowej złożenia. Przy kompletowaniu złożenia pełnego (bez koszyczka) dodaj maksymalną możliwą liczbę igiełek mieszczącą się w przestrzeni bez konieczności wciskania – przy zbyt dużej liczbie igiełki klinują się i złożenie nie obraca się swobodnie.

Jak przechowywać igiełki do czasu montażu?

Igiełki przechowuj w oryginalnym opakowaniu w suchym miejscu bez wilgoci i drgań. Igiełki ze stali 100Cr6 rdzewieją przy wilgotności powyżej 60% bez powłoki antykorozyjnej – po wyjęciu z opakowania montuj niezwłocznie lub nałóż cienką warstwę oleju antykorozyjnego. Igiełki nierdzewne są mniej wrażliwe na wilgoć ale też przechowuj w suchym miejscu z dala od agresywnych chemikaliów.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
