Elementy toczne

Budowa i zastosowanie

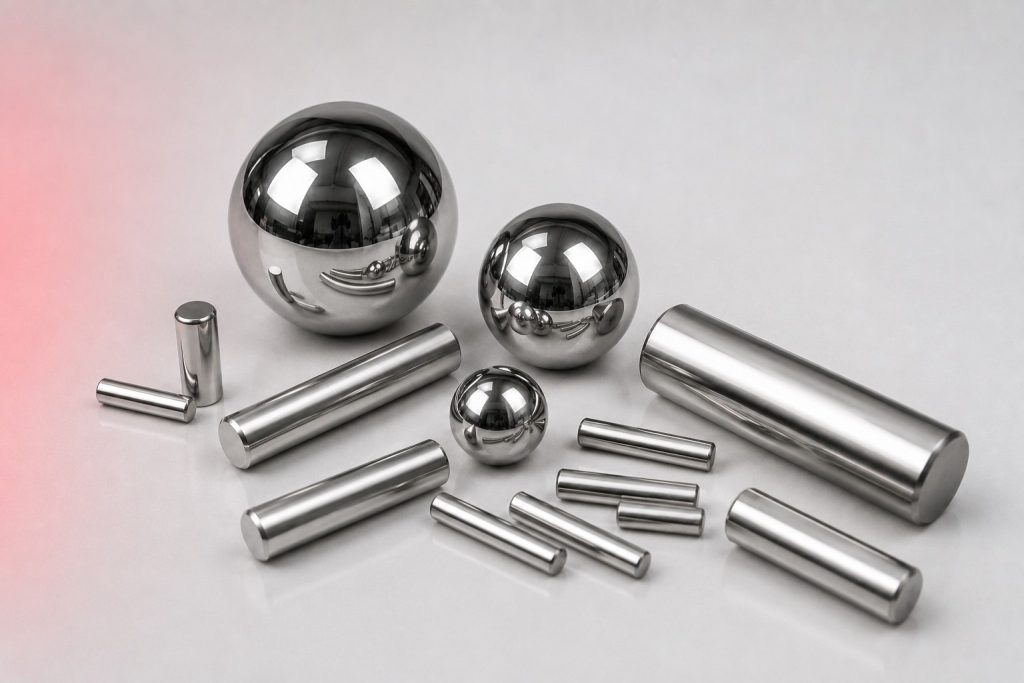

Elementy toczne – igiełki, kulki i wałeczki łożyskowe – to precyzyjne stalowe lub ceramiczne elementy przenoszące obciążenia między pierścieniami łożyska przez toczenie. Dostępne jako elementy zamienne do naprawy i uzupełniania złożeń łożyskowych, do budowy łożysk niestandardowych i do zastosowań poza typowymi łożyskami: zawory kulkowe, sprawdziany, prowadnice i wszelkie urządzenia wymagające precyzyjnych elementów tocznych.

Klasy dokładności

Elementy toczne produkowane są w klasach dokładności według ISO 3290 (kulki) i ISO 3096 (wałeczki i igiełki) – od klasy G1000 (najniższa, do zastosowań ogólnych) przez G100, G25, G10 do G3 (najwyższa precyzja, do łożysk precyzyjnych klasy P4/P2). Klasa dokładności określa odchyłkę wymiarową, odchyłkę kształtu i chropowatość powierzchni elementu. Do standardowych łożysk przemysłowych stosuje się klasy G25–G100, do łożysk wrzecionowych G10–G3.

Materiały

Stal łożyskowa 100Cr6 – standard do większości łożysk przemysłowych, twardość 60–66 HRC, temperatura do 120°C. Stal nierdzewna AISI 440C – do środowisk korozyjnych i przemysłu spożywczego, twardość 58–62 HRC. Azotek krzemu Si₃N₄ (ceramika techniczna) – do łożysk hybrydowych o ekstremalnych prędkościach, masa o 60% niższa niż stal, twardość powyżej 70 HRC.

Jak dobrać

Podaj typ elementu (kulka, igiełka, wałeczek), średnicę i długość (dla igiełek i wałeczków), klasę dokładności, materiał i wymaganą ilość. Przy uzupełnianiu złożenia igiełkowego podaj oznaczenie złożenia – dobierzemy igiełki o właściwej średnicy, długości i klasie dokładności.

Najczęściej zadawane pytania

Czy można uzupełnić brakującą igiełkę w złożeniu igiełkowym?

Tak – złożenia igiełkowe HK, BK i złożenia pełne (full complement) można uzupełniać igiełkami o tej samej średnicy i długości. Przy uzupełnianiu należy stosować igiełki tej samej klasy dokładności co oryginalne – mieszanie klas powoduje nierównomierne obciążenie i szybsze zużycie. Lepszą praktyką jest wymiana całego złożenia niż uzupełnianie brakujących elementów, szczególnie przy złożeniach z większym zużyciem.

Do czego stosować kulki łożyskowe poza łożyskami?

Kulki łożyskowe stosuje się w zaworach kulowych do uszczelniania przepływu, jako elementy toczne w prowadnicach liniowych, jako kulki nośne w przesuwnikach i stołach rolkowych, w sprawdzianach i przyrządach pomiarowych, w pistoletach natryskowych i pompach membranowych. Kulki ze stali nierdzewnej lub ceramiczne stosuje się w kontakcie z mediami agresywnymi chemicznie.

Jaka jest minimalna ilość zamówienia elementów tocznych?

Sprzedajemy elementy toczne w opakowaniach zbiorczych – typowo 100, 500 lub 1000 sztuk zależnie od rozmiaru. Dla dużych rozmiarów (igiełki i wałeczki powyżej 5 mm średnicy) możliwe są zamówienia od kilkudziesięciu sztuk. Skontaktuj się z nami podając typ, rozmiar i ilość – ustalimy minimalne opakowanie i cenę jednostkową.

Czy kulki ceramiczne Si₃N₄ są droższe od stalowych?

Tak – kulki z azotku krzemu Si₃N₄ są zazwyczaj 10–20-krotnie droższe od stalowych 100Cr6 przy tym samym rozmiarze. Wyższa cena uzasadniona jest właściwościami: masa o 60% niższa niż stal (mniejsze siły odśrodkowe przy wysokich obrotach), brak przewodności elektrycznej (ochrona przed prądami błądzącymi w silnikach elektrycznych), wyższa twardość i odporność na korozję. Do łożysk wrzecionowych powyżej 20 000 obr/min i do aplikacji z prądami błądzącymi kulki ceramiczne są optymalnym wyborem mimo wyższej ceny.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.
