Wałeczki łożyskowe

Budowa i parametry

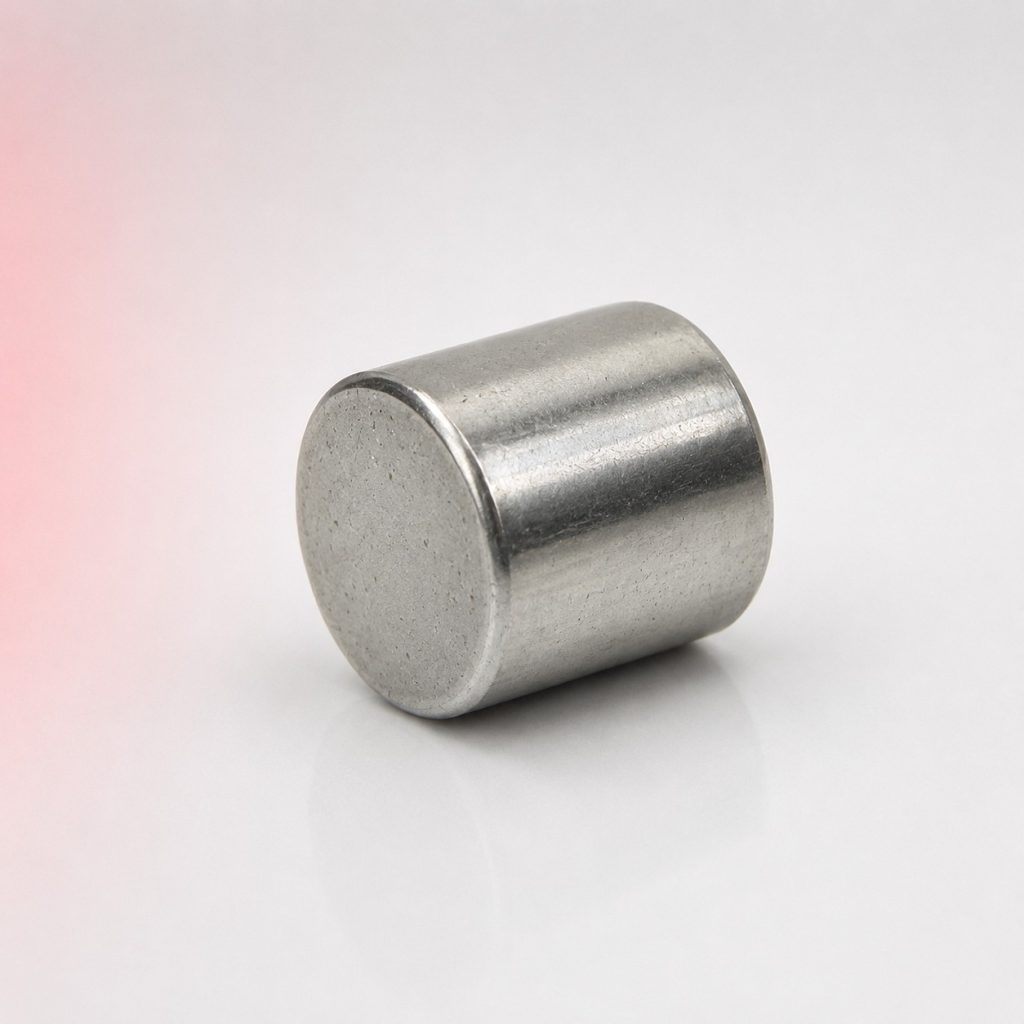

Wałeczki łożyskowe to cylindryczne elementy toczne o stosunku długości do średnicy od 1:1 do 4:1 – pośrednie między kulkami a igiełkami. Kontakt liniowy wałeczka z bieżnią (w odróżnieniu od punktowego kontaktu kulki) daje wyższą nośność dynamiczną przy tych samych wymiarach zewnętrznych. Produkowane ze stali łożyskowej 100Cr6 lub stali nierdzewnej AISI 440C, szlifowane i honowane na klasę dokładności G16–G3 według ISO 3096.

Typy wałeczków

Wałeczki cylindryczne (płaskie końce) – do łożysk walcowych NU, NJ, NUP i złożeń walcowych. Wałeczki stożkowe – do łożysk stożkowych, profil stożkowy z biegunowością (większy i mniejszy koniec). Wałeczki baryłkowe (beczkowe) – do łożysk baryłkowych samonastawnych, profil wypukły. Wałeczki z sferycznymi końcami do złożeń pełnych bez koszyczka.

Jak dobrać

Podaj typ łożyska (walcowe, stożkowe, baryłkowe), oznaczenie łożyska lub wymiary wałeczka (średnica, długość, typ końców), klasę dokładności i ilość. Przy uzupełnianiu łożyska walcowego podaj oznaczenie – dobierzemy wałeczki o właściwej średnicy, długości i klasie.

Zastosowanie

Uzupełnianie łożysk walcowych, baryłkowych i stożkowych, złożenia walcowe niestandardowe o bardzo wysokiej nośności, wałeczki do łożysk oporowych wałeczkowych, elementy toczne w prowadnicach liniowych z wysoką nośnością i stołach o dużych obciążeniach promieniowych.

Najczęściej zadawane pytania

Czy można uzupełniać wałeczki w łożysku baryłkowym?

Technicznie tak, ale jest to bardziej złożone niż uzupełnianie złożeń igiełkowych. Wałeczki baryłkowe mają profil wypukły i biegunowość – zamontowanie w złą stronę niszczy bieżnie. Uzupełniaj wyłącznie wałeczkami identycznej klasy dokładności. Przy zużyciu więcej niż 2–3 wałeczków w łożysku baryłkowym lepiej wymień całe łożysko – koszt kompletu wałeczków baryłkowych do dużego łożyska jest porównywalny z kosztem nowego łożyska.

Czym różni się wałeczek cylindryczny od igiełki?

Igiełka ma stosunek długości do średnicy powyżej 4:1 – bardzo cienko-długa. Wałeczek cylindryczny ma stosunek 1:1 do 4:1 – krótszy i grubszy. Igiełki stosuje się w złożeniach igiełkowych gdzie priorytetem jest minimalna przestrzeń radialna. Wałeczki cylindryczne stosuje się w łożyskach walcowych NU, NJ i NUP gdzie wymagana jest wysoka nośność promieniowa przy większym przekroju łożyska niż igiełkowe.

Skąd wziąć wymiary wałeczka stożkowego do łożyska Timken?

Podaj oznaczenie łożyska Timken (np. LM 501349/501310) – w katalogu Timken lub w programie doboru znajdziemy wymiary wałeczka: średnicę przy większym i mniejszym końcu, długość i kąt stożka. Alternatywnie przynieś stary wałeczek – zmierzymy wymiary mikrometrem. Wałeczki Timken dostępne jako części serwisowe lub zamawiamy bezpośrednio u Timken przy większych ilościach.

Czy wałeczki stalowe można zastąpić ceramicznymi?

Tak – wałeczki cylindryczne z Si₃N₄ stosuje się w łożyskach walcowych wrzecionowych (NN30 i NNU49) do wrzecion o ekstremalnie wysokich prędkościach gdzie masa wałeczków stalowych jest czynnikiem ograniczającym prędkość. Wałeczki ceramiczne mają masę o 60% niższą niż stalowe – mniejsze siły odśrodkowe przy wysokich obrotach pozwalają na wyższe prędkości graniczne. Koszt wałeczków ceramicznych jest wielokrotnie wyższy od stalowych – stosuj wyłącznie gdy prędkość przekracza możliwości stalowych wałeczków.
