Łańcuchy do redlera

Budowa i działanie

Redler (en-masse conveyor) to przenośnik zamknięty gdzie łańcuch z przymocowanymi zgarniaczami (łopatkami) transportuje materiał sypki przez przepychanie go w zamkniętym korycie. Łańcuch przesuwa się w dolnej i górnej części koryta jednocześnie – dolna gałąź transportuje materiał, górna biegnie z powrotem bez ładunku lub z materiałem przy transporcie dwukierunkowym. Zgarniacze przymocowane do ogniw lub sworzni łańcucha wypełniają przekrój koryta i przesuwają materiał bez mlewenia i rozgrzewania.

Typy łańcuchów do redlerów

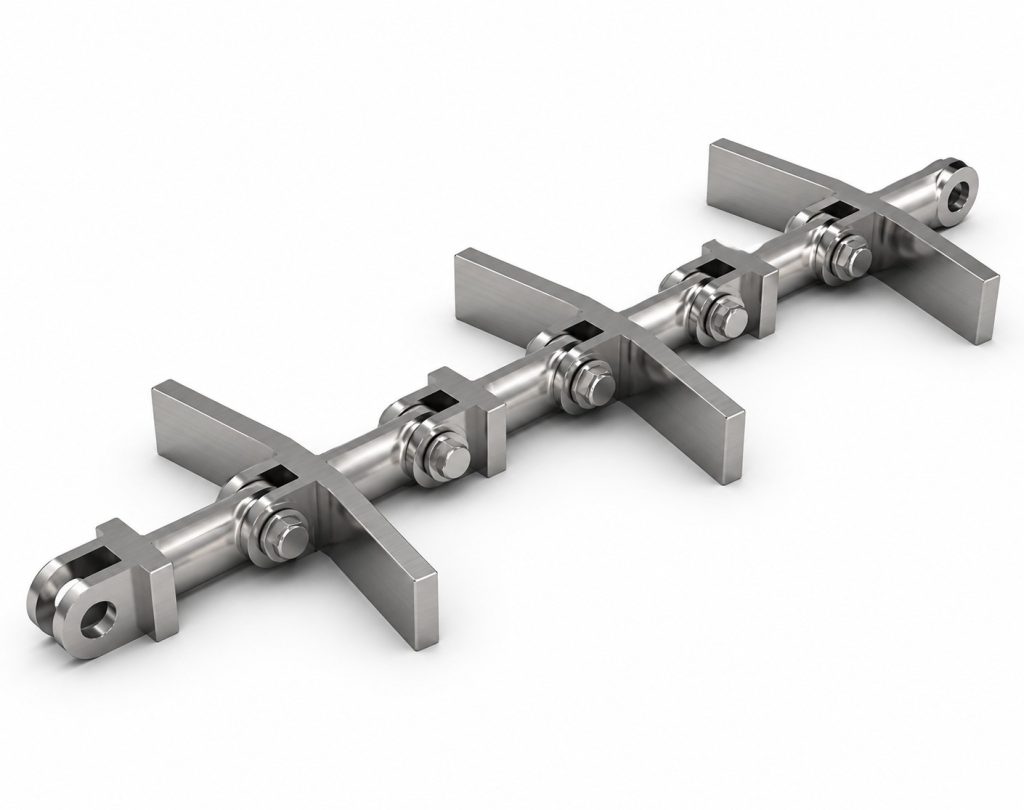

Łańcuchy sworzniowe z wytłaczanymi płytkami do zgarniania materiału bez oddzielnych zgarniaczy. Łańcuchy rolkowe z przymocowanymi zgarniaczami stalowymi lub z tworzywa. Łańcuchy z wydłużonymi sworzniami do mocowania zgarniaczy śrubami. Wykonania ze stali węglowej hartowanej do materiałów ściernych (kasza, piasek, granulat mineralny) i ze stali nierdzewnej do materiałów spożywczych (mąka, cukier, zboże, granulat spożywczy).

Jak dobrać

Podaj typ materiału transportowanego (granulacja, ścierność, agresywność), wydajność w tonach na godzinę, długość i pochylenie redlera, prędkość łańcucha i warunki pracy. Przy wymianie podaj oznaczenie łańcucha z tabliczki redlera lub wymiary łańcucha i zgarniaczy. Pomagamy dobrać łańcuch i zgarniacze jako kompletny zestaw do konkretnego redlera.

Zastosowanie

Redlery do zboża w elewatorach i silosach zbożowych. Przenośniki do mąki, kaszy, pelletu i granulatu w zakładach spożywczych. Redlery do nawozów mineralnych, piasku i materiałów mineralnych. Przenośniki do odpadów organicznych i kompostu. Układy transportu materiałów sypkich w zakładach przemysłu chemicznego i wydobywczego.

Najczęściej zadawane pytania

Jak często wymienić łańcuch w redlerze zbożowym?

Przy normalnej eksploatacji i regularnym smarowaniu łańcuch redlera zbożowego wytrzymuje 3–7 sezonów. Wymieniaj profilaktycznie gdy wydłużenie przekracza 2% lub gdy zgarniacze wykazują widoczne zużycie krawędzi. Awaria łańcucha w trakcie zbioru blokuje cały elewator – profilaktyczna wymiana przed sezonem jest zawsze tańsza niż awaryjna podczas kampanii zbiorów.

Czy zgarniacze wymieniam razem z łańcuchem?

Przy wymianie całego łańcucha wymień też zgarniacze jeśli wykazują zużycie krawędzi roboczej powyżej 20–30% wysokości. Nowe zgarniacze na zużytym łańcuchu pracują w trybie mieszanym – nowe krawędzie z luźnymi ogniwami powodują nierównomierny transport. Przy zużytych zgarniaczach na nowym łańcuchu wydajność redlera jest niższa od projektowej.

Jak smarować łańcuch redlera przy transporcie żywności?

W redlerach do zboża, mąki i granulatu spożywczego stosuj wyłącznie oleje i smary klasy NSF H1 dopuszczone do przypadkowego kontaktu z żywnością. Automatyczny układ smarowania dawkujący olej NSF H1 na sworznie łańcucha przy ruchu jest optymalnym rozwiązaniem. Przy ręcznym smarowaniu smaruj co 50–100 godzin pracy lub przed każdym nowym wsadem. Nadmiar smaru zanieczyszcza transportowane zboże – dozuj małe ilości.

Czym różni się łańcuch do redlera od standardowego łańcucha płytkowego?

Łańcuch do redlera ma wzmocnione płytki boczne dostosowane do prowadzenia w korycie redlera i do mocowania zgarniaczy. Geometry ogniw uwzględnia luz prowadzenia w korycie i siły boczne od prowadnic. Zgarniacze mogą być integralną częścią ogniw (tłoczone płytki zgarniacza) lub elementami przykręcanymi do sworzni – zależy od konstruktora redlera. Przy wymianie zawsze stosuj łańcuch i zgarniacze odpowiednie do konkretnego modelu redlera.

Czy DAREX dostarcza kompletne zestawy łańcuch + zgarniacze do popularnych redlerów?

Tak – dostarczamy kompletne zestawy do popularnych modeli redlerów zbożowych i przemysłowych. Podaj producenta i model redlera lub wymiary koryta i istniejącego łańcucha ze zgarniaczami – przygotujemy ofertę na kompletny zestaw wymienny. Mamy dostęp do katalogów zamienników do redlerów Araj, GSI, Bühler, Skiold i innych producentów.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łańcuchy do redlerów różnych producentów są wymienne przy identycznych wymiarach koryta redlera i łańcucha. Przy wymianie podaj producenta i model redlera lub wymiary koryta i łańcucha ze zgarniaczami – dobierzemy kompletny zestaw zamienny. Zawsze wymieniaj łańcuch i zgarniacze jednocześnie.
