Zimmer Group – zaciski i hamulce do prowadnic liniowych

Zaciski i hamulce do prowadnic liniowych Zimmer Group to wyspecjalizowane elementy bezpieczeństwa i pozycjonowania montowane na prowadnicach szynowych i okrągłych. Blokują ruchomy wózek lub oś liniową w zadanej pozycji – podczas przerw w pracy, przy awarii zasilania, przy zatrzymaniu awaryjnym lub jako stały element ustalający pozycję. Połączenie tarciowe z szyną prowadnicy nie uszkadza bieżni kulkowych ani rolkowych – łożyskowanie pozostaje nienaruszone.

Zalety elementów Zimmer Group

• Największa siła utrzymująca przy minimalnych gabarytach
• Brak ruchu względnego obrabianego przedmiotu przy zaciskaniu
• Brak sił zaciskowych działających na wózek prowadnicy
• Bardzo dokładne pozycjonowanie – szybki czas reakcji poniżej 0,05 s
• Wysoka sztywność i powtarzalność pozycji
• Znikome zużycie materiału – potwierdzona żywotność minimum 5 milionów cykli
• Bardzo łatwy montaż – bezpośrednio na szynie lub wózku
• Doskonały stosunek jakości do ceny
• Kompatybilność z szynami wszystkich popularnych producentów: Hiwin, Bosch Rexroth, THK, INA, SKF i innych

Typy napędów i wykonań

Elementy zaciskowe i hamujące Zimmer Group dostępne są z napędami:

• Pneumatycznymi – najszybsze działanie, standard w automatyce przemysłowej. Wersja normalnie otwarta (NO) i normalnie zamknięta (NC – z akumulatorem sprężynowym – utrzymuje pozycję przy braku zasilania pneumatycznego)
• Hydraulicznymi – najwyższe siły utrzymujące przy minimalnej zabudowie. Seria LBHS do szyn o szerokości 20–65 mm
• Elektrycznymi – do osi sterowanych numerycznie

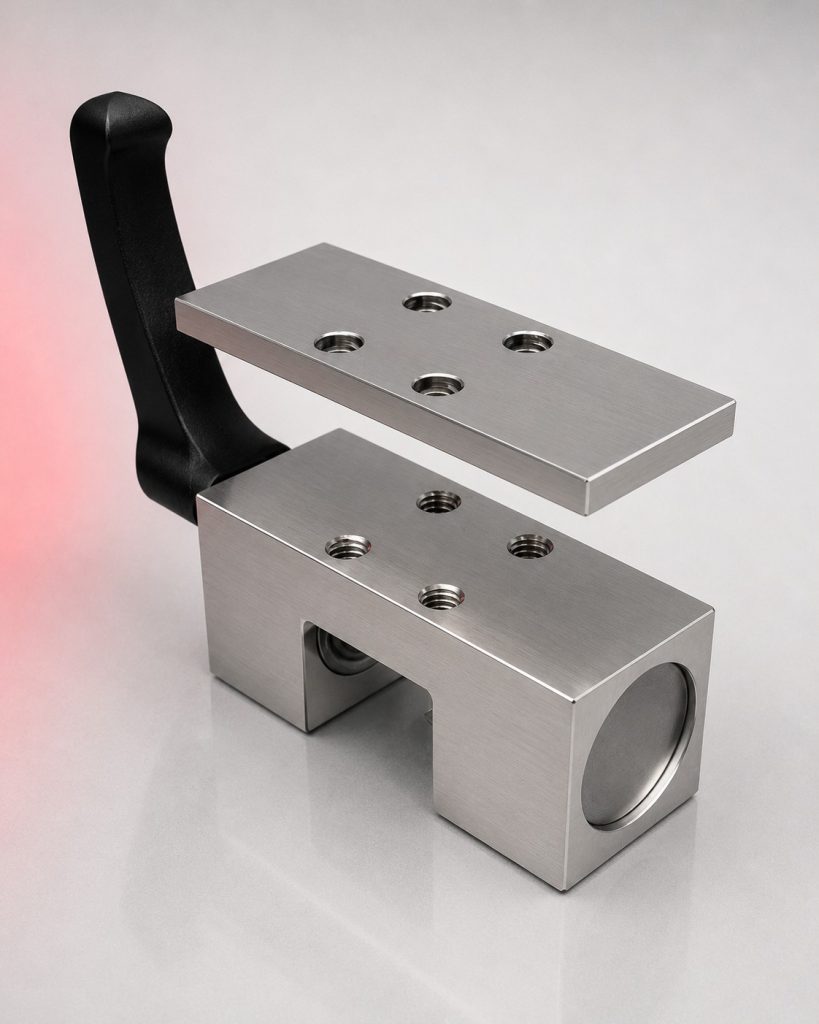

• Manualnymi – jako blokady ręczne

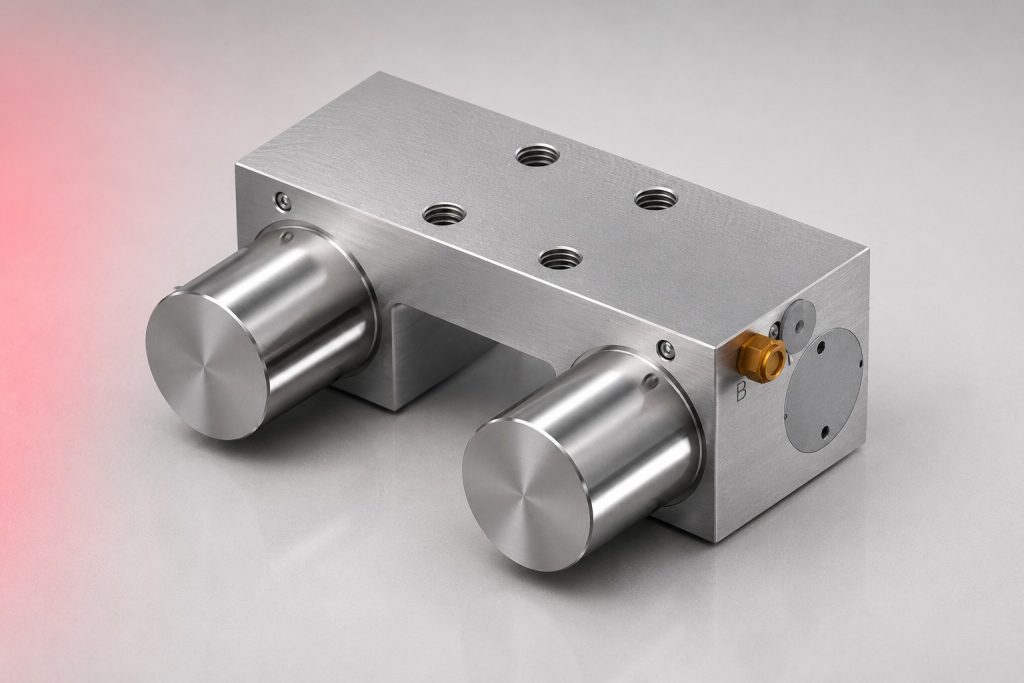

Serie do prowadnic szynowych profilowanych

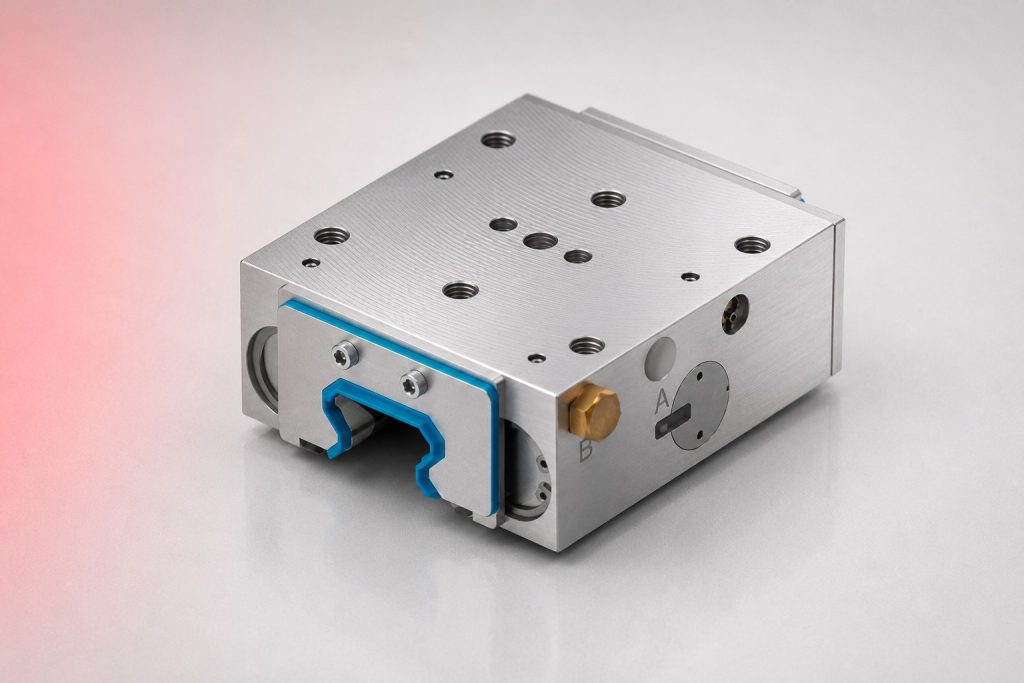

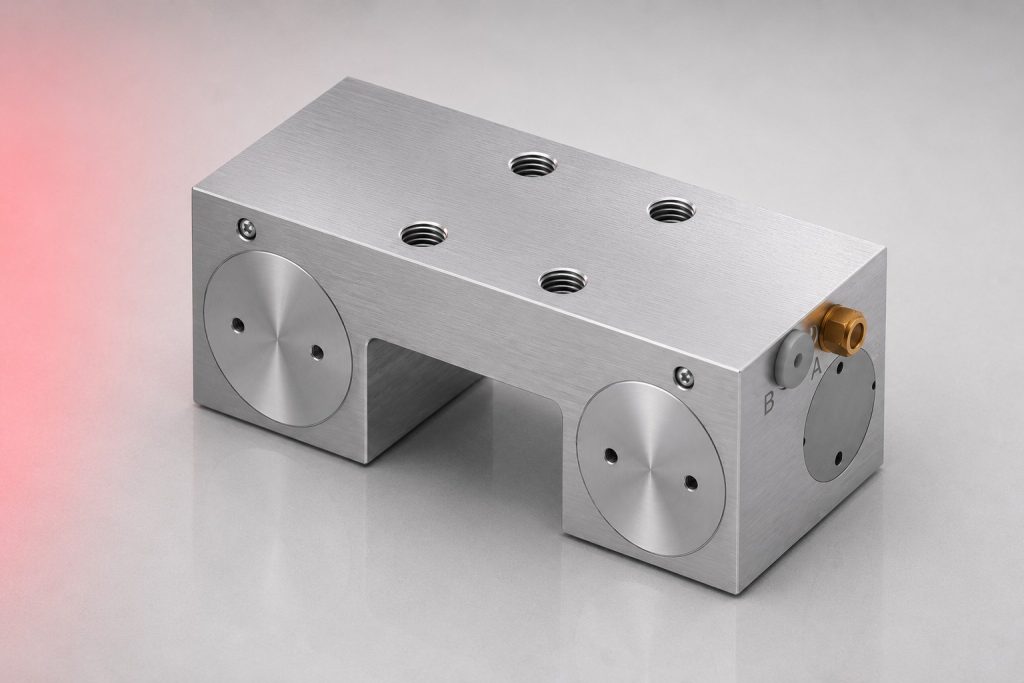

• MK / MKS – zacisk statyczny z dwoma synchronicznymi mechanizmami klinowymi. Brak ruchów względnych przy zaciskaniu. Do szyn profilowanych wszystkich producentów
• MBPS / UBPS – elementy hamujące z możliwością dynamicznego hamowania jako funkcja bezpieczeństwa. Seria UBPS z wbudowanym zaworem skracającym czas reakcji i drogę hamowania. Siła trzymania do 48 kN
• LKP / LKPS / LBPS – wąska/niska konstrukcja do ograniczonych przestrzeni montażowych
• KBHS / LBHS – elementy hydrauliczne o niskiej zabudowie
• HK / miniHK – z łożyskowaniem swobodnym, brak sił poprzecznych na konstrukcję
• TPS – rotacyjny element zaciskowy do blokowania przy zadanym kącie obrotu

Serie do prowadnic okrągłych i w kształcie fali

• MKR / MKRS – zaciski do prowadnic okrągłych, czas zacisku poniżej 0,05 s. Wersja aktywna (NO, zamykana pneumatycznie) i pasywna (NC, zamykana sprężyną – bezpieczna przy utracie ciśnienia)
• RBPS – elementy hamujące do prowadnic okrągłych, zabezpieczenie przed opadaniem osi pionowych. Zamykają się przy spadku ciśnienia siłą sprężyny. Dostępne dla wałów 50–60 mm, siła trzymania do 48 kN

Jak dobrać element zaciskowy lub hamujący Zimmer

Kluczowe parametry doboru: typ prowadnicy (szynowa profilowana lub okrągła) i jej producent, szerokość szyny lub średnica wałka, wymagana siła trzymania, typ napędu (pneumatyczny/hydrauliczny/elektryczny), typ działania (statyczne pozycjonowanie czy dynamiczne hamowanie) i czy wymagane jest zachowanie pozycji przy zaniku zasilania (wersja NC z akumulatorem sprężynowym). Skontaktuj się z naszym działem technicznym – dobierzemy właściwą serię i wielkość z ponad 4000 dostępnych wariantów.

Zastosowanie

Obrabiarki CNC, centra obróbcze, maszyny pakujące, robotyka przemysłowa, stoły pozycjonujące, portale, osie pionowe (zabezpieczenie przed opadaniem), maszyny laserowe i wykrawarki, automatyka procesów.

Najczęściej zadawane pytania

Czym różni się element zaciskowy od hamującego Zimmer?

Element zaciskowy (statyczny) – przeznaczony wyłącznie do blokowania osi w pozycji spoczynkowej. Nie jest przystosowany do zatrzymywania ruchu (hamowania dynamicznego). Serie: HK, MK, MKS, LKP, miniHK, MCP, KWH, KBH, TPS, MKR. Element hamujący (dynamiczny) – przystosowany do hamowania ruchu i zatrzymywania awaryjnego dzięki specjalnej okładzinie hamulcowej. Serie: MBPS, UBPS, LBPS, KBHS, RBPS. Do zatrzymywania awaryjnego i zabezpieczenia osi pionowych – zawsze wybieraj serię hamującą.

Czy elementy Zimmer pasują do szyn Hiwin, Bosch Rexroth i THK?

Tak – Zimmer Group oferuje ponad 4000 wariantów dostosowanych do szyn wszystkich popularnych producentów: Hiwin, Bosch Rexroth, THK, INA/Schaeffler, SKF i innych. Przy zamawianiu podaj producenta i rozmiar szyny prowadnicy – dobierzemy właściwy element zaciskowy lub hamujący.

Co to jest wersja NC elementu zaciskowego i kiedy ją stosować?

Wersja NC (Normally Closed, normalnie zamknięta) to element z akumulatorem sprężynowym który utrzymuje zacisk bez zasilania – sprężyna dociska szczęki. Do otwarcia (zwolnienia zacisku) potrzebne jest sprężone powietrze lub prąd. Przy utracie zasilania element automatycznie zaciska się i blokuje oś. Stosuj wersję NC wszędzie gdzie brak zasilania przy zatrzymaniu awaryjnym musi bezpiecznie zablokować ruch – szczególnie dla osi pionowych i w systemach bezpieczeństwa maszyn.

Jaki jest czas reakcji elementów hamujących Zimmer UBPS?

Seria UBPS z wbudowanym zaworem osiąga czas reakcji znacznie krótszy niż przy zaworze montowanym zdalnie. Sprężone powietrze odprowadzane jest bezpośrednio przy elemencie hamującym – bez konieczności opróżniania długiego przewodu pneumatycznego. Elementy zaciskowe MKR osiągają pełną siłę zacisku po czasie krótszym niż 0,05 s, co umożliwia krótkie czasy cyklu przy gwarantowanej żywotności minimum 5 milionów cykli zacisku.
