Budowa i działanie

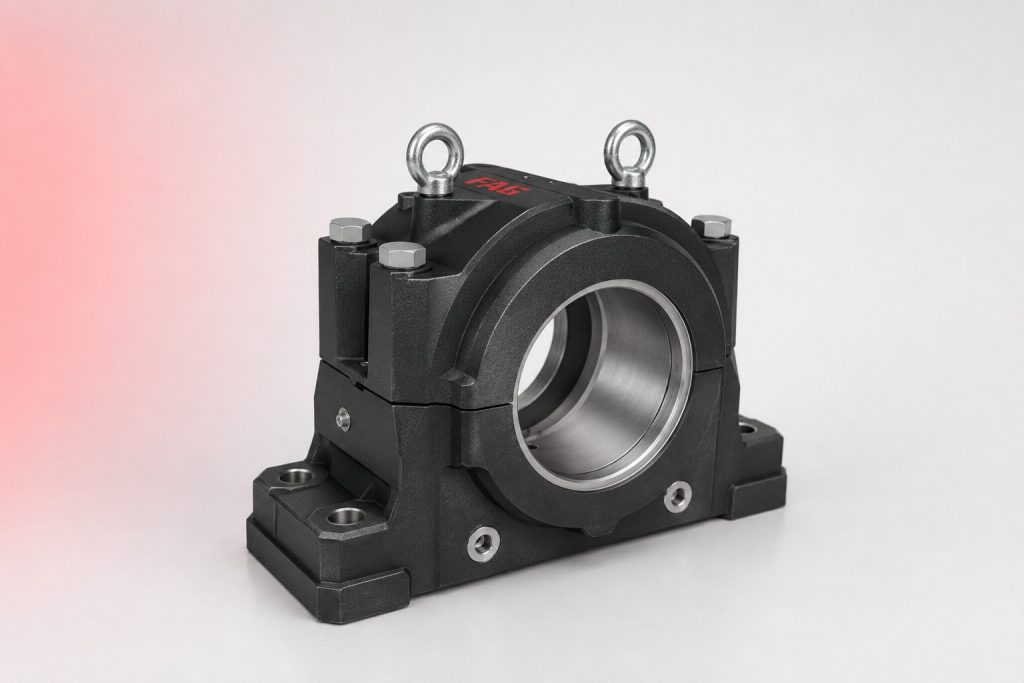

Oprawy łożyskowe dzielone to dwuczęściowe obudowy łożysk, w których podstawa i pokrywa są połączone śrubami. Podział oprawy umożliwia montaż i demontaż łożyska bez konieczności przesuwania go wzdłuż wału – kluczowa zaleta przy ciężkich, długich wałach i maszynach trudnodostępnych. Oprawy stojące mocowane są do fundamentu lub ramy maszyny dwoma śrubami i współpracują najczęściej z łożyskami baryłkowymi dwurzędowymi.

Serie FAG i SKF w ofercie DAREX

W ofercie DAREX dostępne oprawy dzielone dwóch wiodących producentów:

• FAG (Schaeffler) – seria SNS i SES: żeliwne oprawy stojące dzielone, następcy klasycznej serii SNL, kompatybilne wymiarowo z odpowiednikami SKF i NSK
• SKF – seria SNL (2, 3, 5 i 6): najpopularniejsza seria opraw dzielonych, dostępna w wersjach do montażu na tulei wciąganej oraz na walcowej powierzchni osadzenia, z uszczelnieniami standardowymi lub olejowymi

Oprawy obu producentów są wymiarowo zamienne – FAG SNV i SKF SNL to odpowiedniki, co upraszcza serwisowanie i wymianę.

Wykonania i opcje

Oprawy dostępne w wersjach z uszczelnieniami standardowymi (filcowymi lub labiryntowymi) oraz uszczelnieniami olejowymi. Materiał: żeliwo szare. Możliwość dosmarowania przez smarowniczki. Oprawy wielkogabarytowe serii SNL 30/31/32 (SKF) do wałów dużych średnic.

Jak dobrać

Dobór oprawy zależy od średnicy czopa wału lub tulei, wymaganego wzniosu wału, rozstawu otworów montażowych i rodzaju uszczelnienia. Oprawy FAG i SKF są wzajemnie zamienne wymiarowo – możliwa wymiana bez modyfikacji fundamentu. Pomagamy dobrać oprawę na podstawie oznaczenia lub wymiarów.

Zastosowanie

Przenośniki taśmowe, wentylatory przemysłowe, mieszadła, kruszarki, młyny, pompy, napędy o dużych średnicach wałów i wszędzie tam, gdzie konieczny jest szybki montaż i demontaż łożyska bez demontażu wału.
