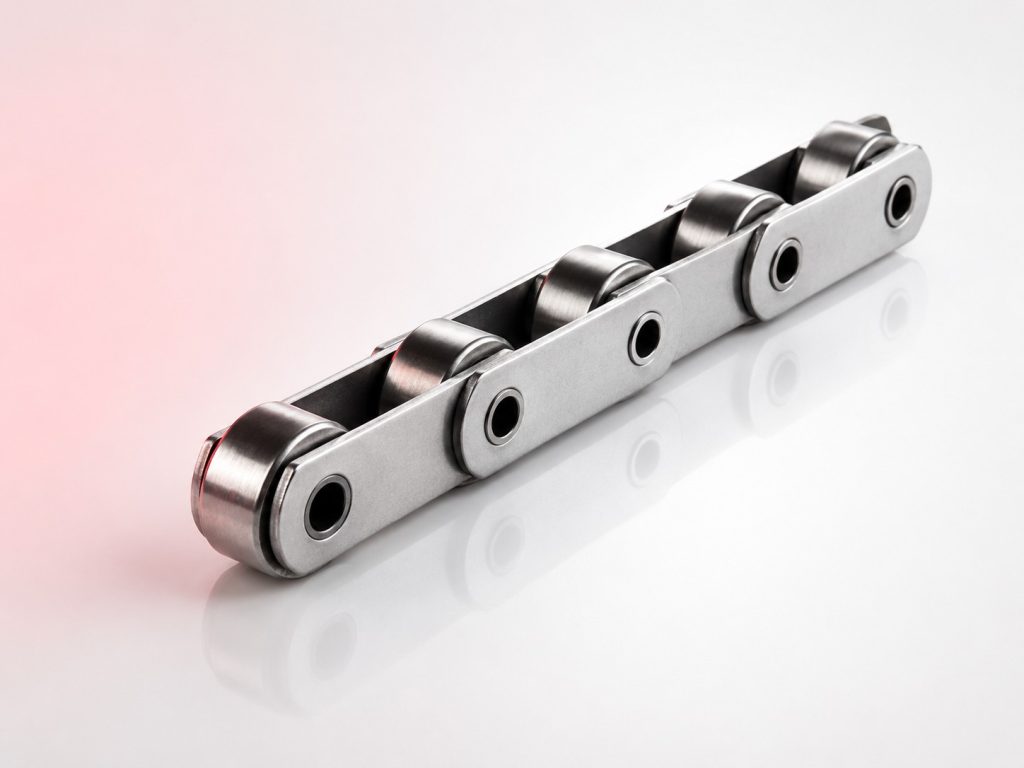

Łańcuchy napędowe

Budowa i działanie

Łańcuch napędowy przenosi moment obrotowy między kołami łańcuchowymi przez zazębienie ogniw z zębami koła. Ogniwa zewnętrzne (płytki zewnętrzne i sworzeń) i wewnętrzne (płytki wewnętrzne, tuleja i rolka) tworzą naprzemienną sekwencję połączeń przegubowych. Rolka toczy się po zębach koła łańcuchowego minimalizując tarcie i zużycie. Łańcuch przenosi napęd bez poślizgu i bez konieczności naciągu wstępnego – wymagany jest jedynie luz funkcjonalny po stronie luźnej.

Typy łańcuchów napędowych

Rolkowe typ B (ISO 606/DIN 8187) – europejski standard przemysłowy w podziałkach 6, 8, 9,525, 12,7, 15,875, 19,05, 25,4, 31,75, 38,1, 44,45, 50,8 mm. Rolkowe typ A (ANSI B29.1) – standard ameryki północnej, oznaczenia 25, 35, 40, 50, 60, 80, 100, 120, 140, 160, 200, 240. Tulejowe bez rolek – lżejsze, do wyższych prędkości. Sworzniowe – najwyższe obciążenia udarowe. Lamelowe (Silent Chain) – ciche i precyzyjne. Płytkowe LL i LH – do przenośników i transportu. Pociągowe typ M – do maszyn rolniczych i pociągowych. Nierdzewne – do przemysłu spożywczego i agresywnych środowisk. O wydłużonej podziałce – do specjalnych przenośników. Do redlerów – do przenośników łańcuchowych zamkniętych.

Jak dobrać

Podaj moc przenoszoną w kW, prędkość obrotową koła napędowego w obr/min, liczbę zębów koła napędowego i napędzanego, rozstaw osi i warunki pracy. Na tej podstawie dobieramy podziałkę i liczbę rzędów łańcucha oraz typ – rolkowy, tulejowy lub specjalny. Przy wymianie podaj oznaczenie z bocznych płytek łańcucha lub zmierzoną podziałkę i normę.

Zastosowanie

Reduktory łańcuchowe, napędy wałów przenośników, maszyny rolnicze, motocykle, rowerowe napędy przemysłowe, napędy rozrządu silników, wciągarki i dźwigniki łańcuchowe, linie montażowe i przenośniki produkcyjne oraz wszystkie napędy wymagające pewnego przenoszenia momentu bez poślizgu przy zmiennych obciążeniach i w trudnych warunkach środowiskowych.

Najczęściej zadawane pytania

Jak odczytać oznaczenie łańcucha z bocznej płytki?

Na bocznych płytkach łańcucha ISO wytłoczone jest oznaczenie zawierające podziałkę i liczbę rzędów – np. 10B-1 to łańcuch ISO o podziałce 15,875 mm jednorzędowy, 12B-2 to podziałka 19,05 mm dwurzędowy. Łańcuchy ANSI oznaczane są cyfrowo – 50-1 to łańcuch ANSI o podziałce 5/8 cala (15,875 mm) jednorzędowy. Producent (Renold, Tsubaki) podany jest zazwyczaj na co kilka ogniw. Przy nieczytelnym oznaczeniu zmierz podziałkę (odległość między osiami sworzni) suwmiarką na 10 ogniwach i podziel przez 10.

Jaki olej stosować do smarowania łańcucha?

Olej maszynowy ISO VG 68–150 do standardowych łańcuchów przemysłowych przy temperaturach 0–60°C. Olej ISO VG 32–46 przy wyższych prędkościach łańcucha powyżej 3 m/s. Olej syntetyczny PAO do temperatur poniżej −20°C lub powyżej 80°C. Olej NSF H1 do przemysłu spożywczego przy możliwym kontakcie z żywnością. Nigdy nie stosuj smarów gęstych (NLGI 1–2) do łańcuchów rolkowych – gęsty smar nie wnika między sworznie i tuleje gdzie tarcie jest najwyższe.

Czy można łączyć łańcuchy różnych producentów?

Łańcuchy tej samej normy (ISO 606 lub ANSI B29.1) i tej samej podziałki są wymiarowo kompatybilne i można je łączyć ogniwem łączącym. Jednak różni producenci mogą stosować nieznacznie różną twardość sworzni i płytek – łańcuch mieszany zużywa się nierównomiernie. Przy wymianie części łańcucha stosuj ten sam producent i serię jeśli to możliwe. Przy łączeniu dwóch długości zawsze stosuj ogniwo przejściowe (transition link) tego samego producenta co nowy łańcuch.

Jak prawidłowo naciągnąć łańcuch napędowy?

Luz łańcucha po stronie luźnej powinien wynosić około 2–4% rozstawu osi – przy rozstawie 500 mm luz 10–20 mm mierzony w połowie górnej gałęzi łańcucha. Zbyt mały luz powoduje przeciążenie łożysk wałów i szybkie zużycie łańcucha. Zbyt duży luz powoduje drgania i udary łańcucha. Reguluj naciąg przez przesuw osi lub napinacz. Sprawdzaj naciąg co 100–200 godzin pracy – nowy łańcuch rozciąga się przy pierwszym obciążeniu i wymaga korekty naciągu po kilku godzinach pracy.

Czy DAREX przycina łańcuchy na wymaganą długość?

Tak – łańcuchy dostarczamy w standardowych długościach (rolki po 5 m) lub przycinamy na wymaganą liczbę ogniw. Podaj liczbę ogniw lub długość łańcucha w milimetrach i normę (ISO lub ANSI). Dołączamy ogniwo łączące odpowiednie do zamówionego łańcucha. Przy zamówieniu łańcucha na wymiar uwzględnij parzysta liczbę ogniw jeśli chcesz uniknąć ogniwa przejściowego.

Dobór i dostawa

Obsługujemy klientów z Wrocławia, Dolnego Śląska i całej Polski. Zapraszamy do kontaktu – dobór techniczny, wycena i dostawa w krótkim terminie.

Łańcuchy napędowe Renold, Tsubaki, Regina i IWIS są wymienne przy identycznym oznaczeniu i normie (ISO 606 lub ANSI B29.1). Przy wymianie zawsze podaj normę, podziałkę i liczbę rzędów – łańcuch ISO i ANSI tej samej podziałki nie są wymienne. Ogniwa łączące stosuj od tego samego producenta co łańcuch.
